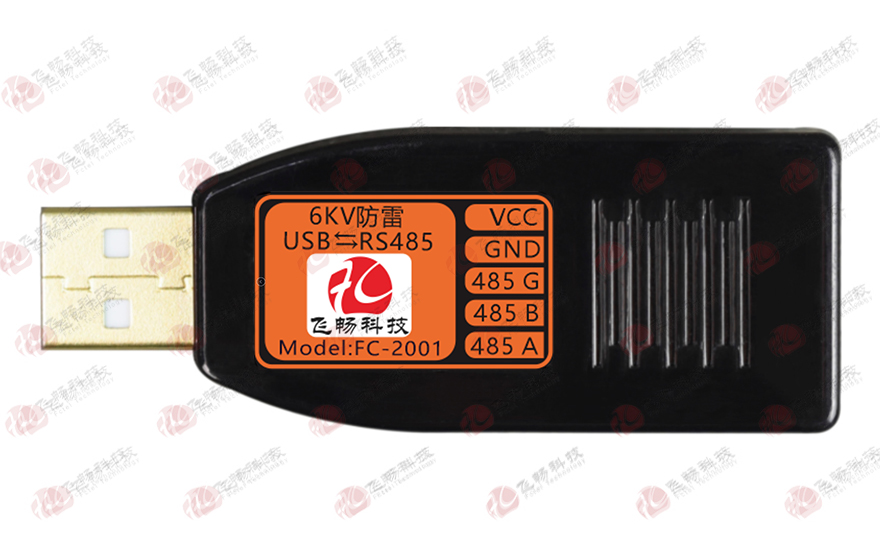

工业级 6KV防雷型 USB转1路RS485转换器

型号:FC-2001留言

描述:该产品的工作电源由USB端口供给,无需外接电源,采用特有的无延时自动收发转换技术,即插即用适合所有软件,并且具有收发使能控制,在不发送数据的待机状态时输出为高阻态

产品描述
本产品FC-2001基本功能为USB转1路6KV雷击防护RS485,该产品的工作电源由USB端口供给,无需外接电源,采用特有的无延时自动收发转换技术,即插即用适合所有软件,并且具有收发使能控制,在不发送数据的待机状态时输出为高阻态,支持多点通信。
有别于市售的其它同类廉价产品, 本产品优势

 工业级工作温度(-40到+85度);
 串口6KV三级防雷防护(10/700us电流波内阻40Ω);
 金色USB内置TVS防护(±15kV-空气和±8kV-接触);
 独具3个LED灯,电源:红灯,串口接收:橙灯,串口发送:绿灯
功能特点
  全速 USB 设备接口,兼容 USB v2.0。
  仿真标准串口,用于升级原串口外围设备,或者通过USB增加额外串口。
  计算机端 Windows 操作系统下的串口应用程序完全兼容,无需修改。
  硬件全内置收发缓冲区,自带10Mbps高速隔离芯片,支持通讯波特率 50bps~2Mbps
  适用于操作系统:Win98/2K/XP、WIN10/WIN11系统32/64位、Linux、MAC OS-9/X、安卓。
  通信线选截面积为0.5mm 以上的铜质屏蔽双绞线,最大通信距离为3000米(4800bps)、2000米(9600bps)、1000米(115.2Kbps)。
  最少组网站点数为 128 个,最多组网站点数由各站点的 RS485 输入阻抗决定。

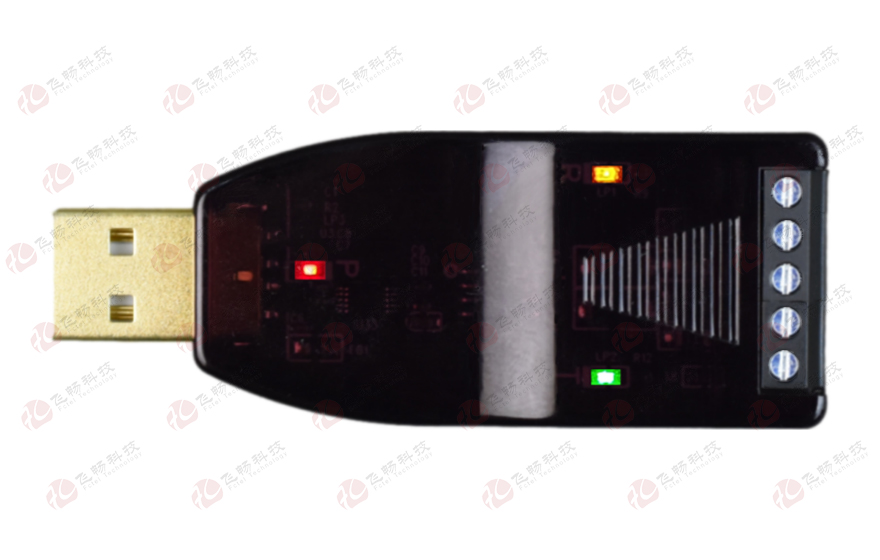

  3个LED指示灯:电源:红灯,串口数据收:橙灯,串口数据发:绿灯,方便监控状态。
  金色USB端口,电源USB 供电,工作电流工作电流<30mA,USB接口防护:静电保护可达 ±15kV(空气)和±8kV(接触),EFT保护可达40A(5/50ns),雷击保护可达5A(8/20us)。
  RS485接口有三级防雷保护,防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV,内阻40Ω 标准(瞬间防护功率>900000W);
  接口带5V电源端子输出(0.5A PTC保护管),可在0.7A以上工作时保护。
  宽温型:工作温度-40℃~ +85℃;
  所有型号皆通过100%烤机测试;

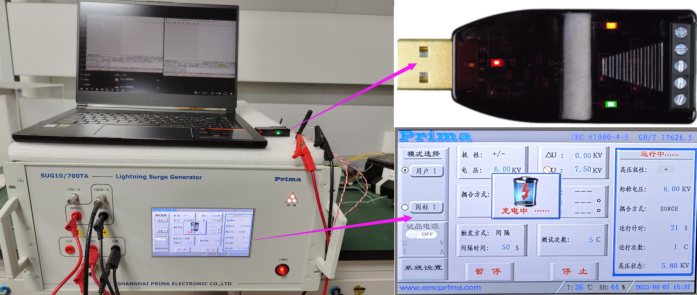

RS485接口可过:短路电流波10/700μs,开路峰值输出电压6KV,内阻40Ω的雷击测试;

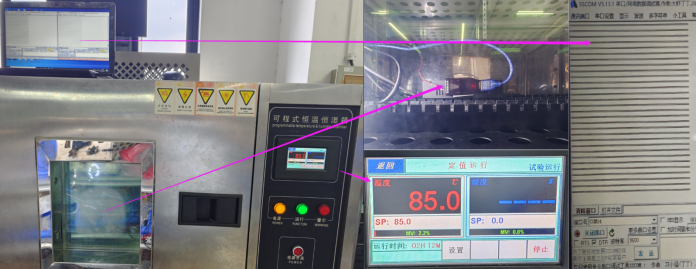

 +85℃高温测试:在设置成+85度的老化箱里,转换器能正常工作,不会丢包及死机;

技术参数

◆ 串行接口

标准:EIA/TIA-485 RS-485 (ISO/IEC8284)

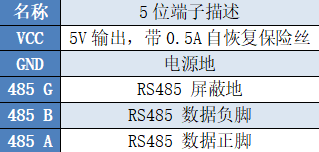

串口接口 :RS-485 ( A+,B-,GND)
物理接口:5芯3.81mm间距螺钉式端子

◆ USB2.0接口

标准: USB2.0
全速:Full-speed(500Kbps~12Mbps)
物理接口:镀金USB TYPE A 公头

◆ 环境指标

工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100000小时


◆ 产品尺寸

尺寸:70nm(长)X 26mm(宽)X 14mm(高)

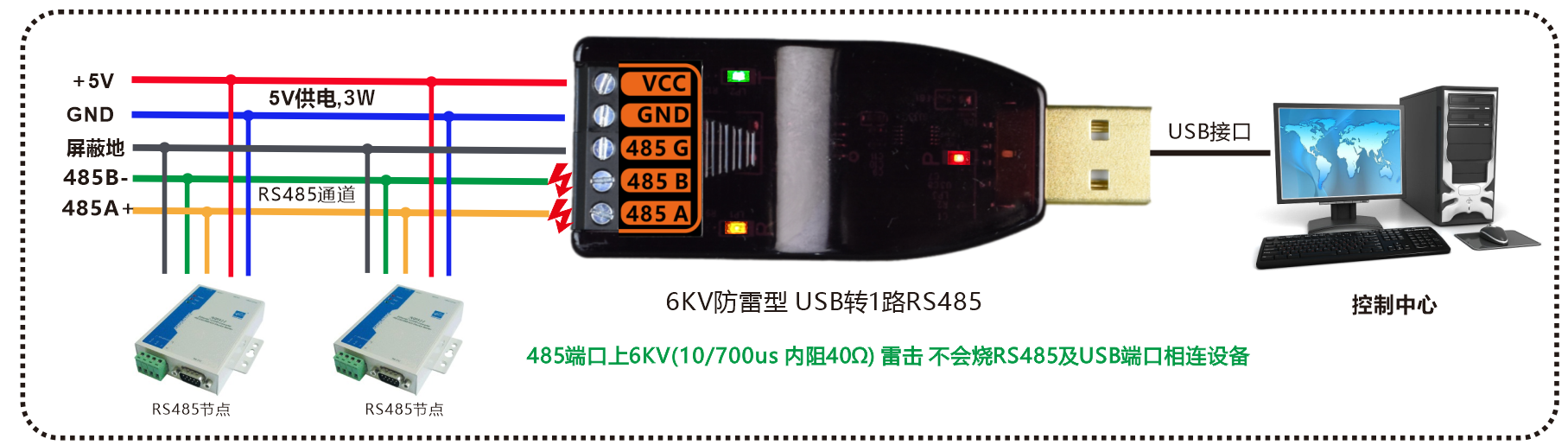

应用方案




产品尺寸
