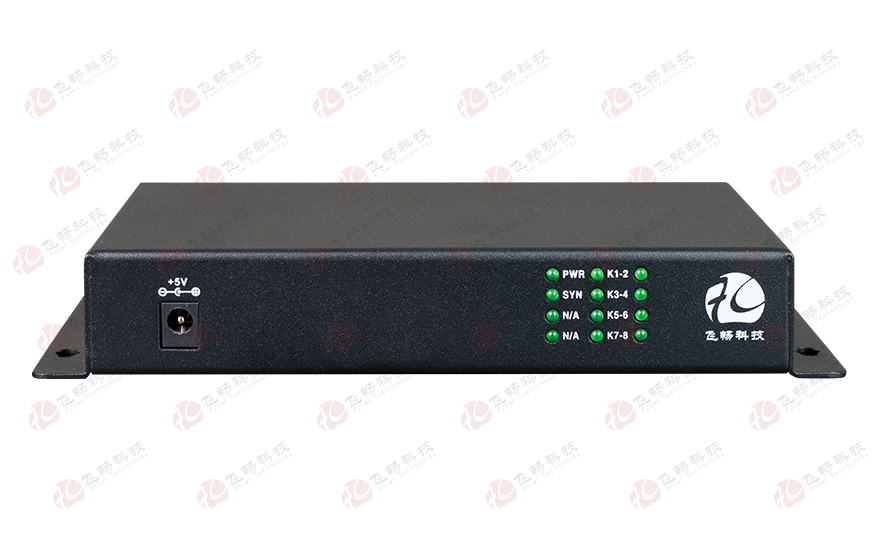

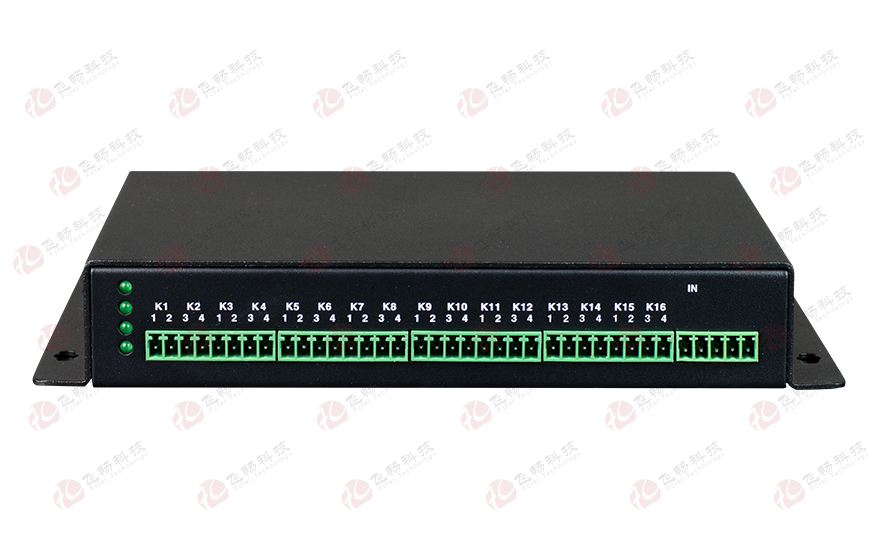

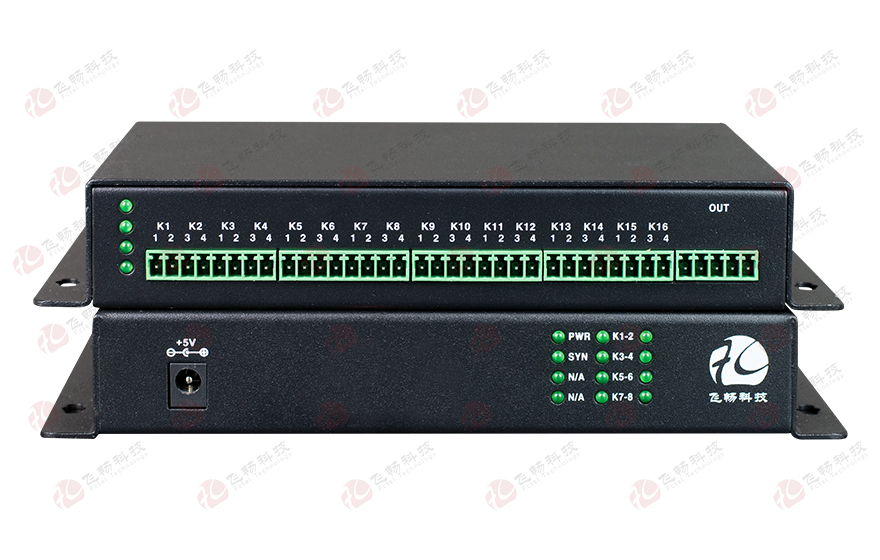

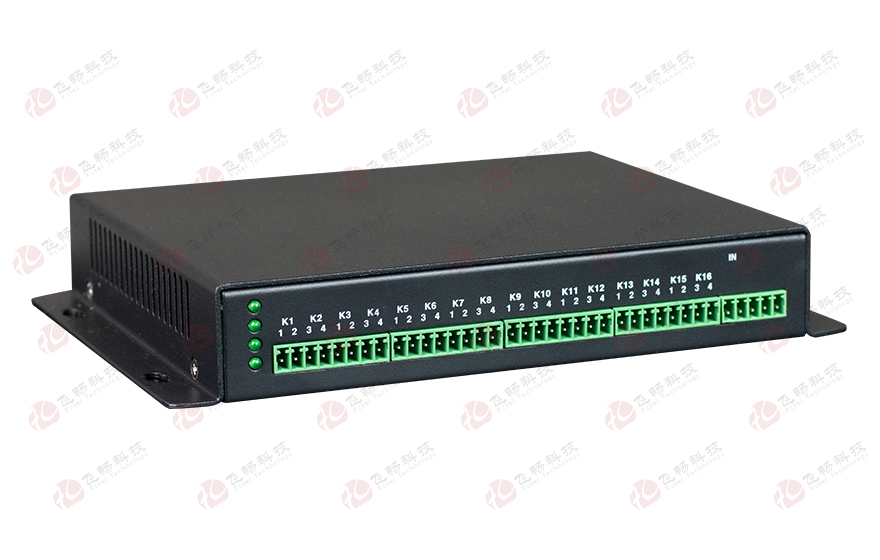

  • 飞畅科技-8路RS485集线器
  • 飞畅科技-8路RS485集线器
  • 飞畅科技-8路RS485集线器
  • 飞畅科技-8路RS485集线器

8路RS485集线器

型号：FCC-D8J次留言

描述：拥有8路完全电气隔离RS485通道每通道RS485隔离集线器每一路具有6kV防雷能力，光电隔离隔离电压高达2.5KV。

产品描述
       8通道RS485隔离集线器拥有4路完全电气隔离RS485通道，每个通道都有独立的RS485收发器，能实现多个RS485网络的透明传输解除了系统总线上RS485收发器最大节点数驱动限制。在总线级别实现复杂结构的多点连接，使得主干网络没有支线长度限制，用户可以使用灵活的布线方式。
       8通道RS485隔离集线器每个端口都自适应0~115200bps 的波特率，所有通道均在相同的波特率下工作，通道传输延时非常小。符合RS485标准，支持透明的，协议独立的RS485 消息传输，使其适用于多种应用，如Modbus 协议等。如果要将PC等监控设备连入网络，8通道RS485隔离集线器上联口可以配置RS232 端口，使您无需安装额外的RS485转RS232 转接设备。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。
       8通道RS485隔离集线器每一路具有6kV防雷能力，光电隔离隔离电压高达2.5KV，使得一路RS485 总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128每个RS485 端口、电源和RS232端口也拥6kV防雷能力。8通道RS485隔离集线器为您提供一线解决方案，将您的组网工程难度降到最低，提高效率，保护通信产品和增加可靠性。
功能特点
◆ 基于FPGA设计，能根据发送的数据自动产生生精准RS485收发切换使能信号，可以自动检测、控制RS-485数据流性能远优于普通的斯密特触发器的使能产生方式；
◆ 每一路RS485具有6kV防雷能力，2.5KV光电隔离，带有独立屏蔽线地接口；
◆ 每个 RS485 通道可负载至少32 个标准节点或128 个增强型节点；
◆ 当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作；
◆ 上联口RS232/422/485可以选配波特率0-115200Bps；
◆ 采用隔离电压2500V DC-DC电源供电不采用串口窃电，提高了设备的适用面，通信信号采用高速光耦隔离；
◆ 串行接口带防雷保护防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μS 开路峰值输出电压6KV标准。
技术参数
◆ 串行接口
   标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   物理接口：接线端子
◆ 电源需求
   系统电源：          AC180V ~ 260V；DC –48V；DC +24V
   功   耗：               ≤3W
◆ 尺寸大小
   外观结构：      186（宽）X138（深）X31（高）mm迷你型
◆ 工作环境
   工作温度：          -10℃ ~50℃
   工作湿度：          5% ~ 95% (无凝露)
   存储温度：          -40 ℃~ 80℃
   存储湿度：          5%~ 95% (无凝露)

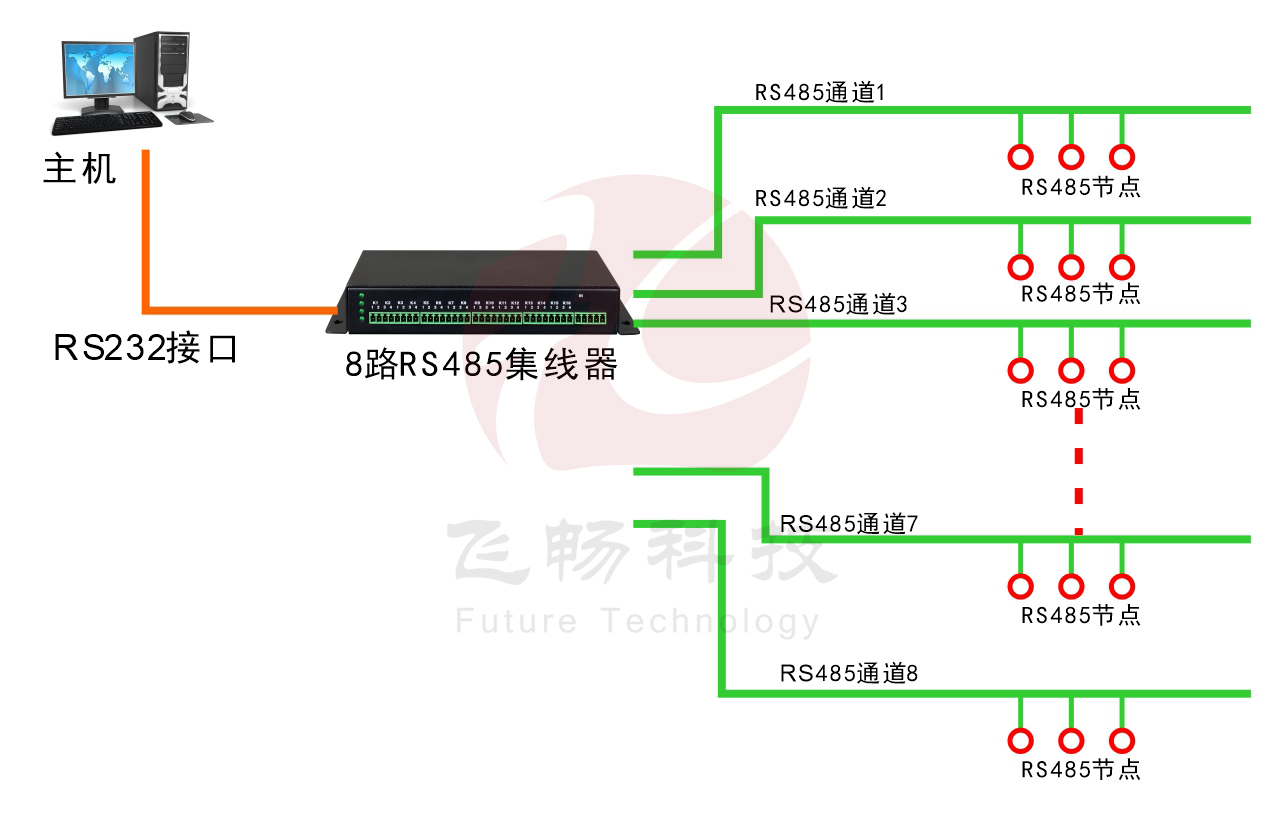

应用方案

8路RS485集线器
