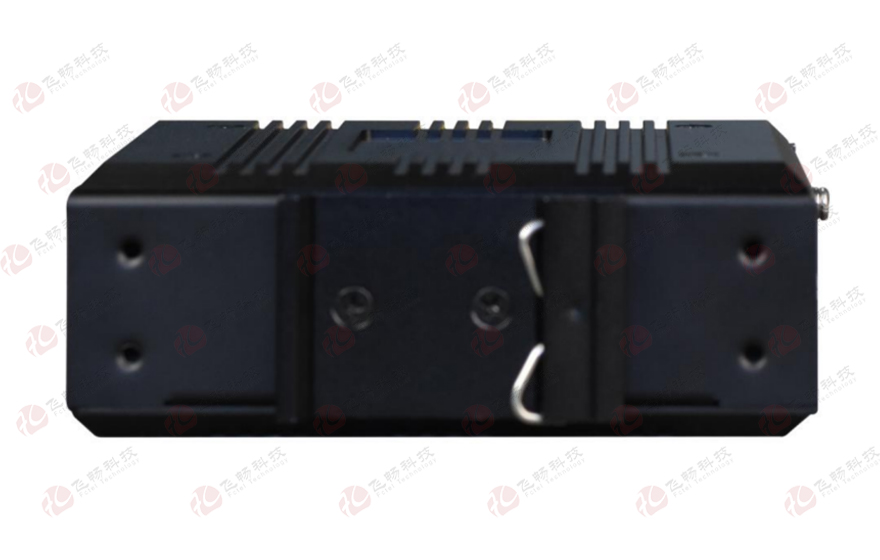

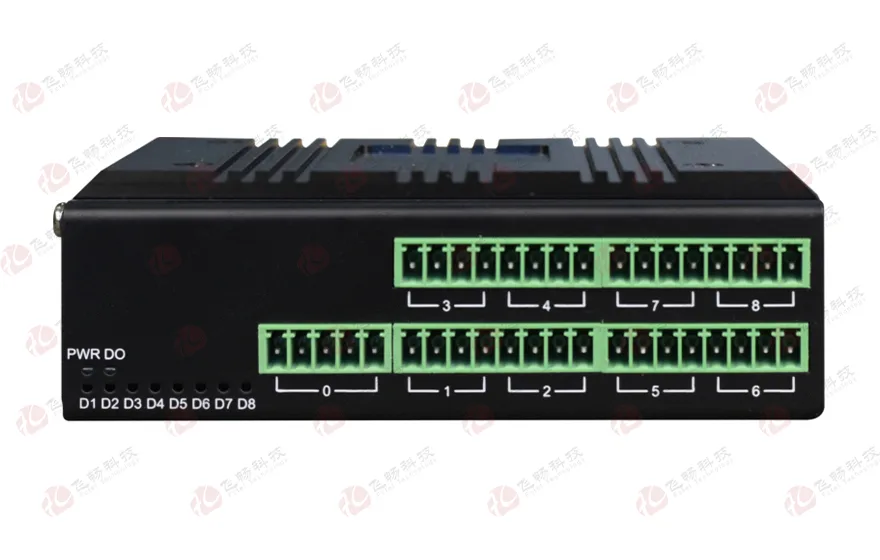

工业轨式智能8路RS485集线器（带短路检测并隔离功能）

型号：FC-D8JM次留言分享

描述：8通道RS485隔离集线器拥有1路转8路完全电气隔离RS485通道，隔离集线器每一路RS485具有6kV防雷能力，光电隔离，隔离电压高达3KV，并每路有独立的地，使得一路RS485 总线受到破坏时，其他

产品描述

功能特点

产品描述

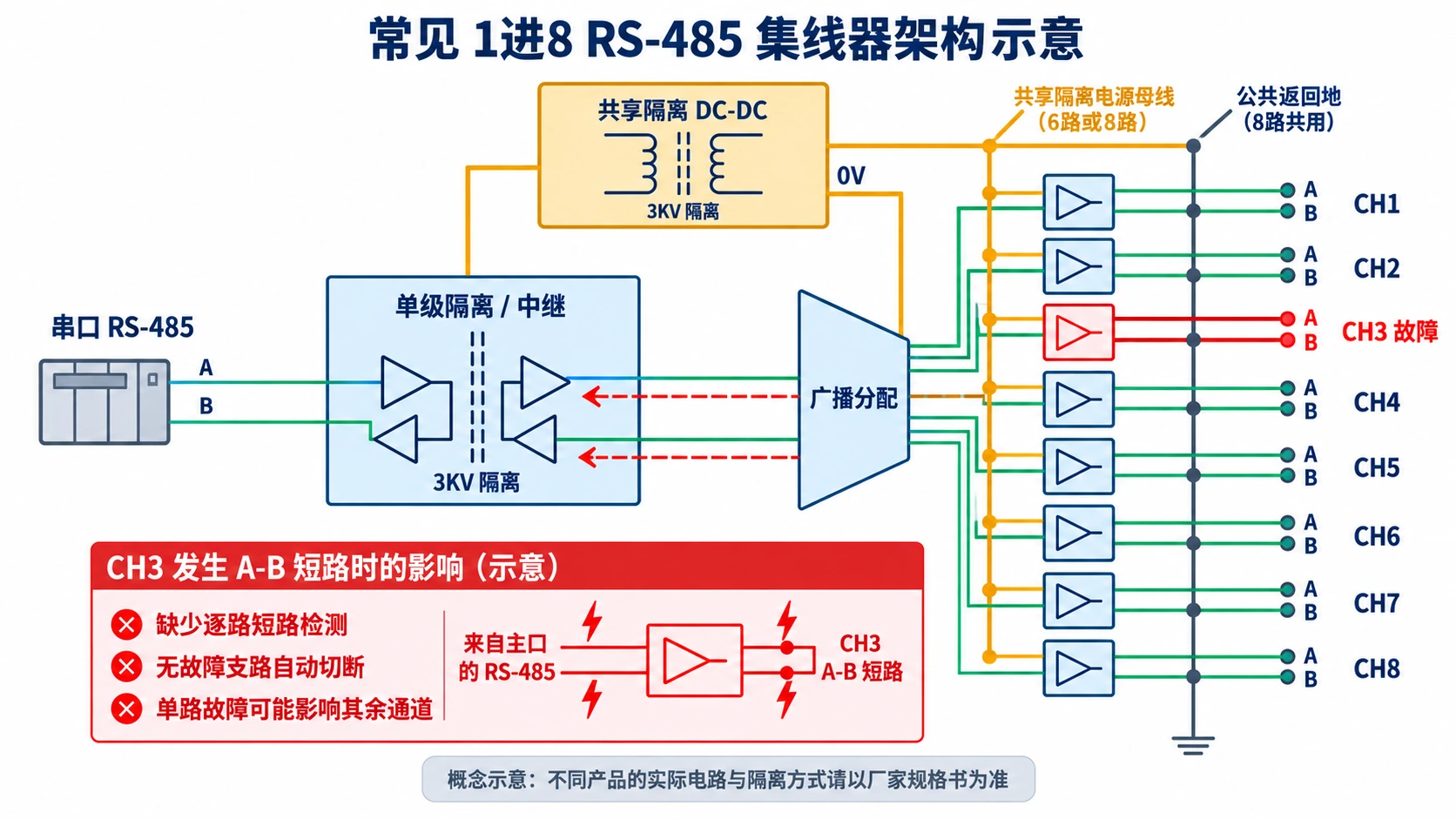

8通道RS485隔离集线器拥有1路转8路完全电气隔离RS485通道，隔离集线器每一路RS485具有6kV防雷能力，光电隔离，隔离电压高达3KV，并每路有独立的地，使得一路RS485 总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128节点；电源端口也拥6kV防雷能力。
设备自带线路短路与数据错误侦测并隔离功能，带有共模电感差分滤波与FPGA数字滤波器，通信距离长达2200米(9600bps)，广泛应用于复杂的工业系统中。

功能特点

◆ 基于FPGA设计，带有共模电感差分滤波与FPGA数字滤波器，能过滤线路中的毛刺，能根据发送的数据自动产生生精准RS485收发切换使能信号；
◆ 每一路RS485具有6kV防雷能力，3KV光电隔离，每路RS485都带有独立屏蔽线地接口与LED指示灯，采用隔离电压3KV DC-DC电源供电，通信信号采用高速光耦隔离；

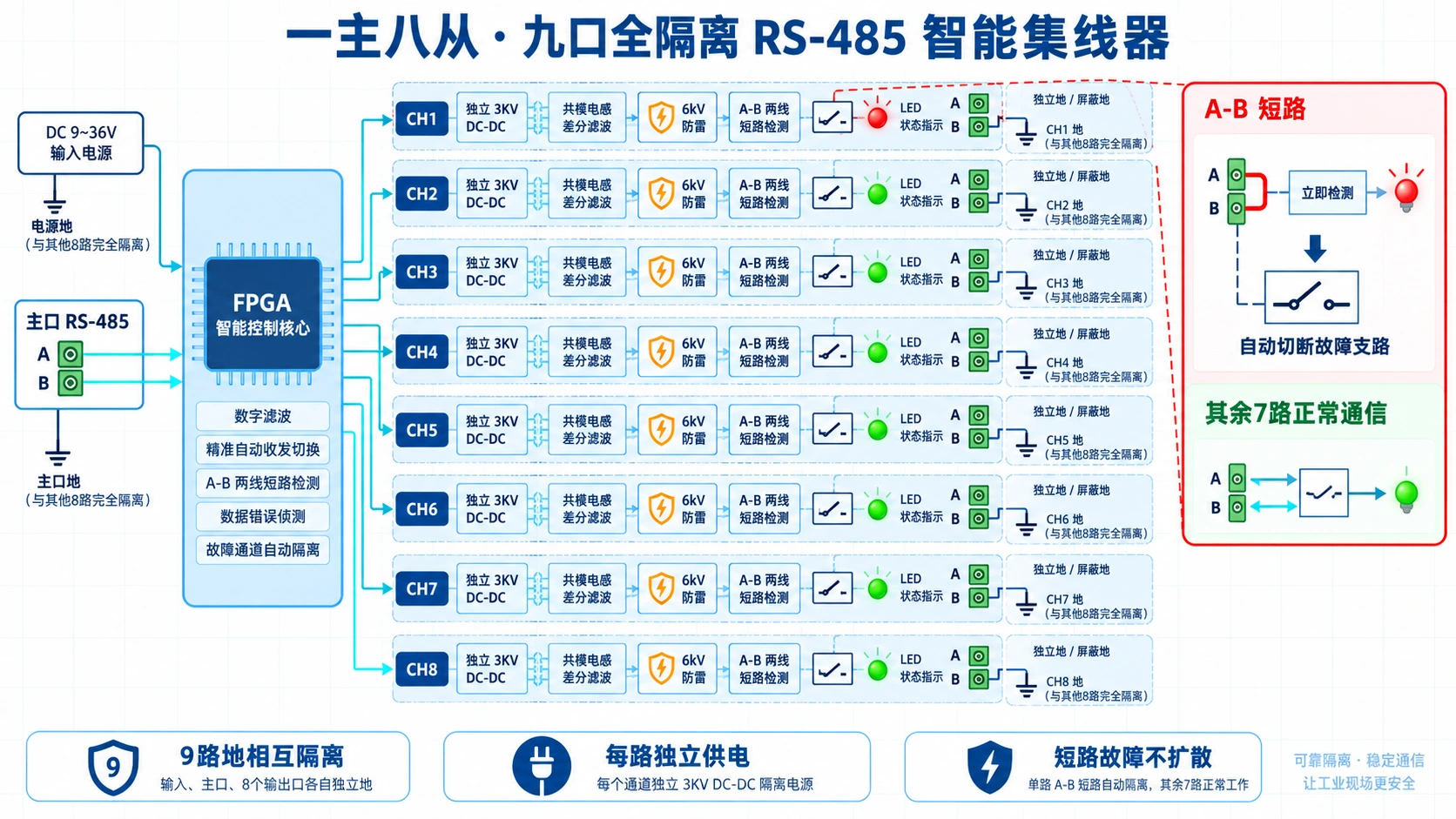

◆ 电源供电地与9路RS485的地隔离，No.1-9路RS485地相互隔离，都为3KV电气隔离,直接AC220V或AC380V电压接入也不会烧隔离的另一端;

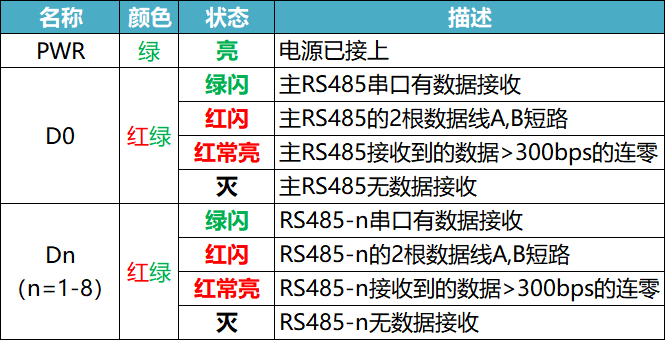

◆ 自带线路短路检测与数据错误侦测功能，能检测RS485时线路A-B短路，并能侦测到接收数据错误（由某些节点故障时接收到的数据连零大于300bps的最长连零时间），测到错误时，自动隔离出现问题的线路通道，并有指示灯指示，;
◆ 上联串口RS232-485-422可选，支持多机通讯，每个 RS485 通道可负载128 个增强型节点，最远传输距离2200米(9600bps)；
◆ RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs，开路峰值输出电压6KV，内阻40欧标准;
◆ 支持宽范围9-70V交流与直流电源输入;支持内部隔离，冗余双电源输入;支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 无风扇高效散热，降低修复时间;
◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;
◆ 导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

技术参数

◆  串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-          RS-485 2 wires: A(对应TX+) B(对应TX-) GND
RS-232: RXD TXD GND
◆  环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号	FC-D8JM
产品功能描述	工业轨式 8路RS485集线器（带短路检测并隔离功能）
业务端口描述	8路RS485通道，1路上联RS232/422/485（可选）接口

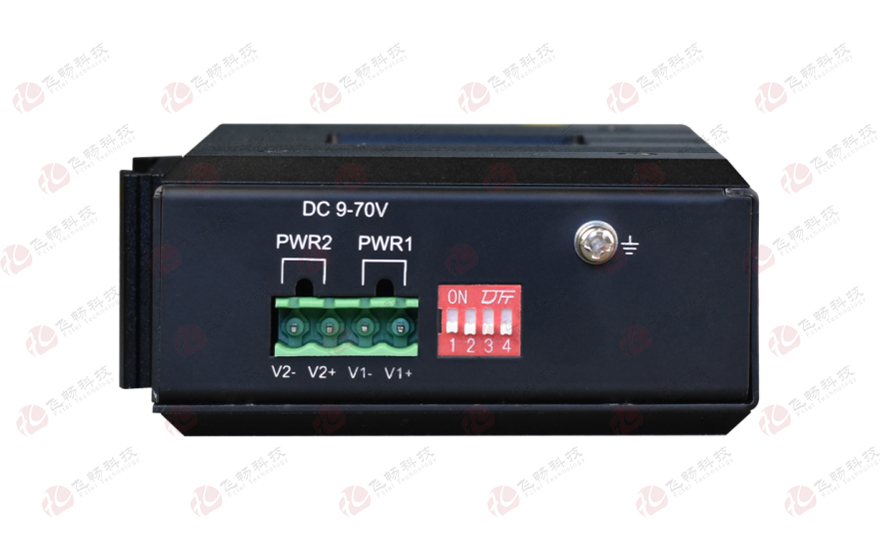

电源	冗余双电源输入DC9-70V ,功耗<5W 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子
产品尺寸	外壳：IP40防护等级，铝合金材质尺寸：110mm(长) x 86mm(宽) x 40.0mm(高) 装方式：导轨安装、壁挂式安装
重量	0.45Kg/台

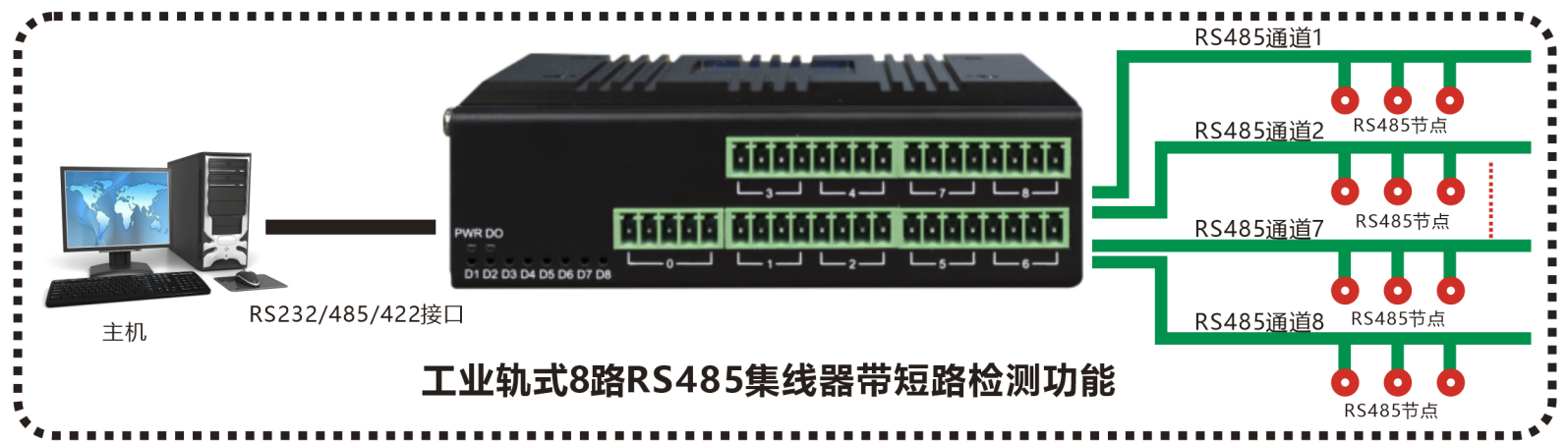

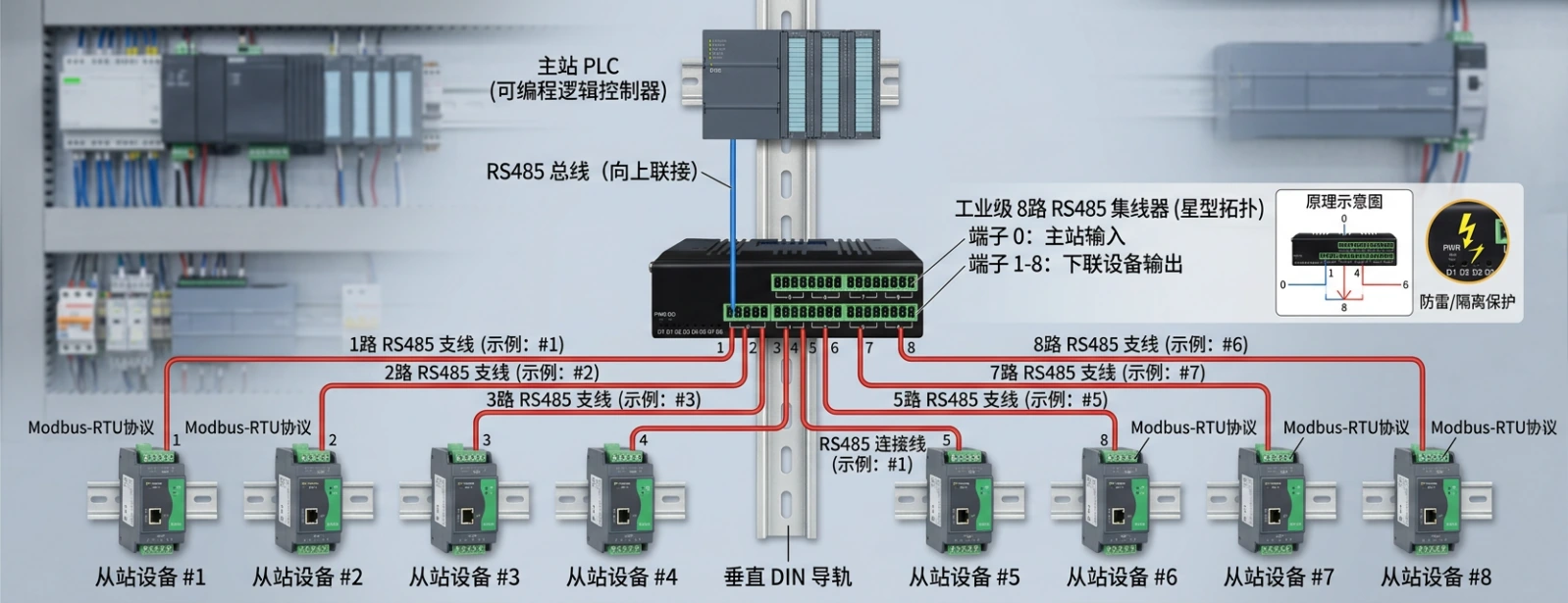

应用方案

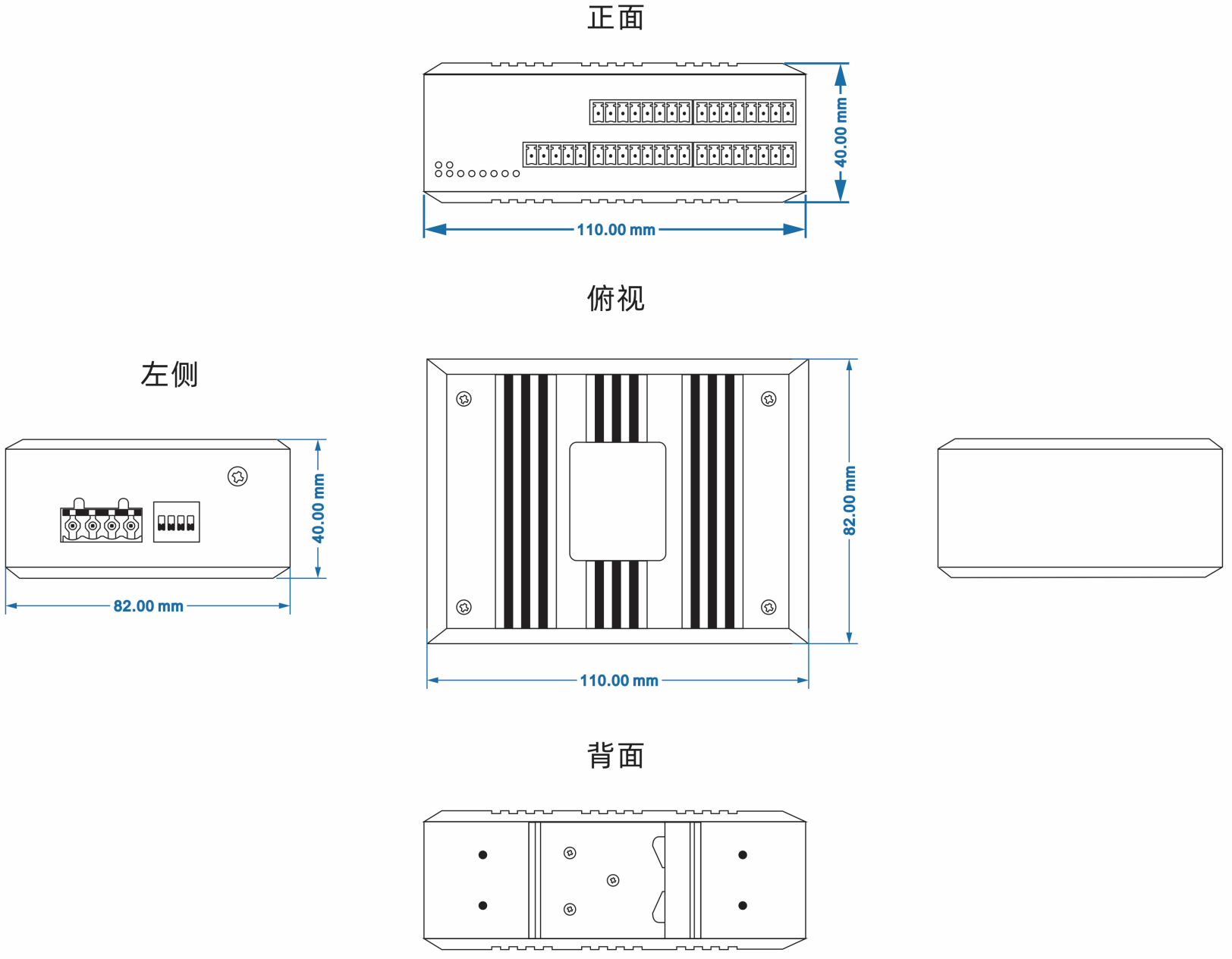

产品尺寸

产品视频

资料下载
