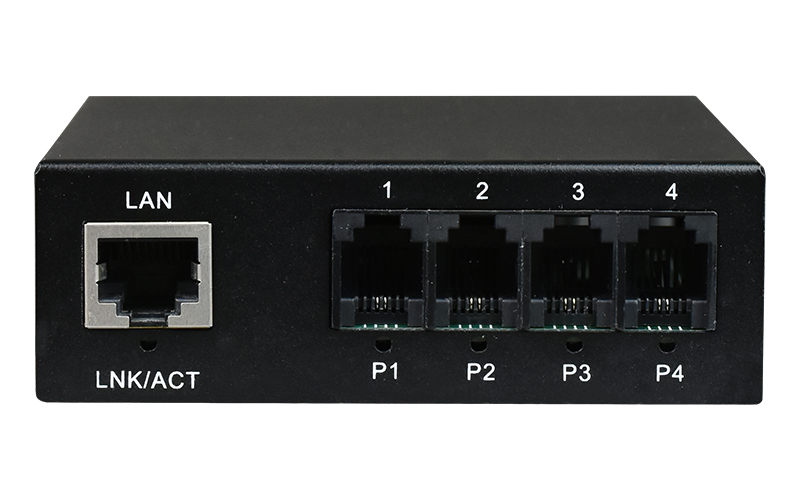

4路电话（RJ11）+1路千兆以太网电话光端机

型号：FCP-04G1-11/S4G1-11次留言分享

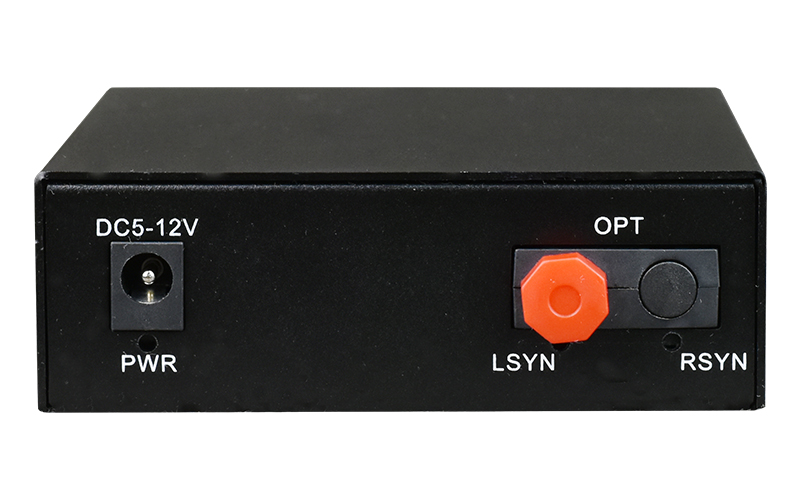

描述：此款产品提供1-4路电话接口；1路以太网接口（以太网带宽为线速1000M）；在光纤上传输4路电话（RJ11）+1路千兆以太网，袖珍型，DC5-12V电源供电（外置电源）。

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供1-4路电话接口；1路以太网接口（以太网带宽为线速1000M）；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路；
◆ 本端可以显示远端设备的光纤连接状态；
◆ 语音口支持FXO/FXS，FXO口与程控交换机对接，FXS口与用户的电话机相连;
◆ FXO/FXS电话接口，支持来电显示功能/反极性计费/传真功能；
◆ 电话接口支持两边站点的相互放号功能；
◆ 1路以太网接口10M/100/1000M，全/半双工完全自适应，每路以太网口支持Auto-MDIX(交叉/直连线自适应)，带宽线速1000M（1000M吞吐量测试零丢包）；
◆ 外置AC220/5-12V电源适配器，也可外置DC-48V/5-12V电源适配器；
◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV标准。

技术参数

◆ 光纤部分
光口：1
光纤：单纤/双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm 多模；1310nm/1550nm 单模
无中继传输距离：0~2Km(多模)；20~120Km(单模)
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ FXS 用户电话口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗： 600Ω(摘机)
回损： 20dB
◆ FXO 中继口
振铃检测电压： 35V
振铃检测频率： 17Hz-60Hz
二线输入阻抗： 600Ω(摘机)
回损： 20 dB
◆ 10/100/1000M以太网接口
协    议：    符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：    10/100/1000M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）
◆ 电气和机械特性
系统电源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构:       (长×宽×高) 485*138*45mm 机架式
◆ 环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF：＞100000小时

应用方案

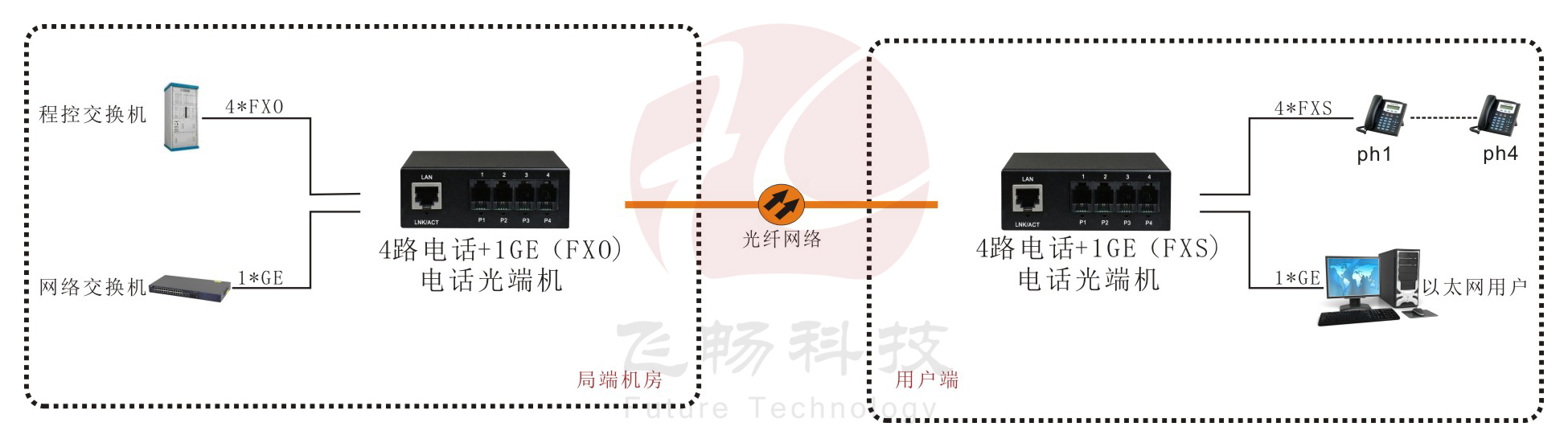

应用方案图

产品视频

资料下载

4路电话（RJ11）+1路千兆以太网电话光端机规格书
