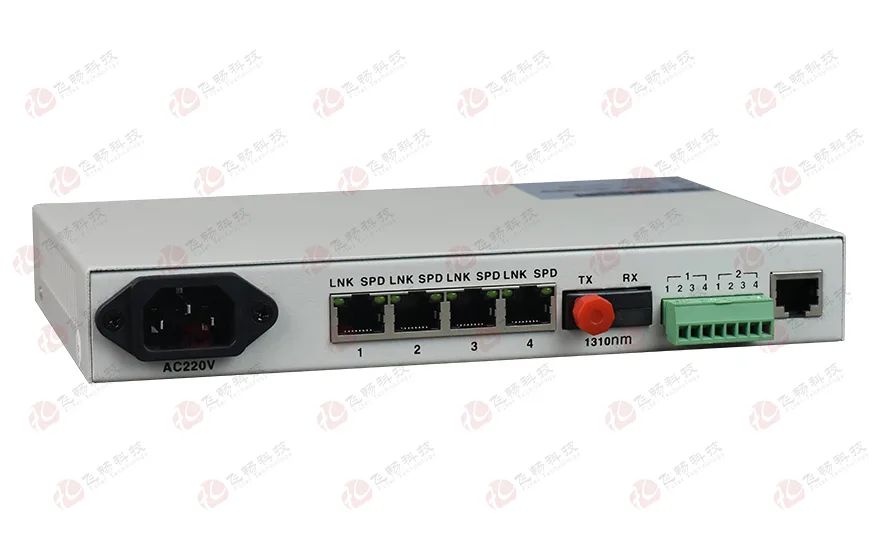

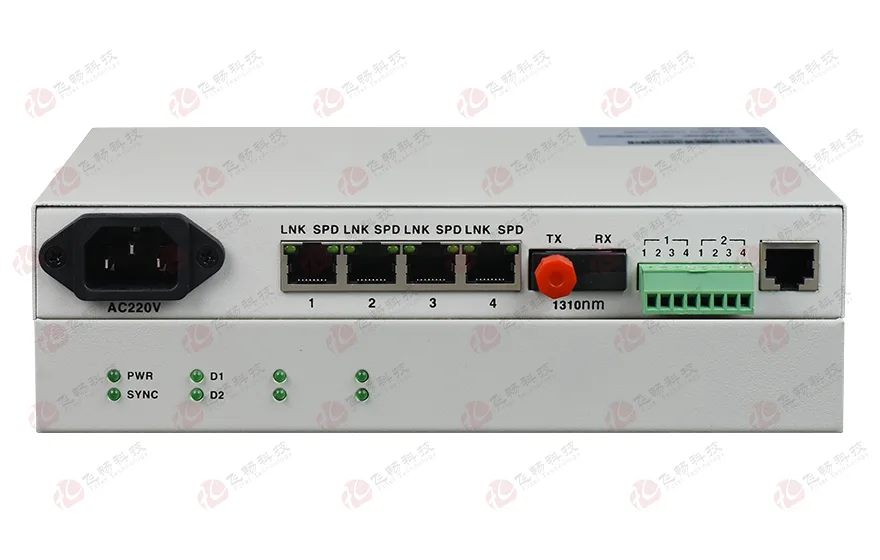

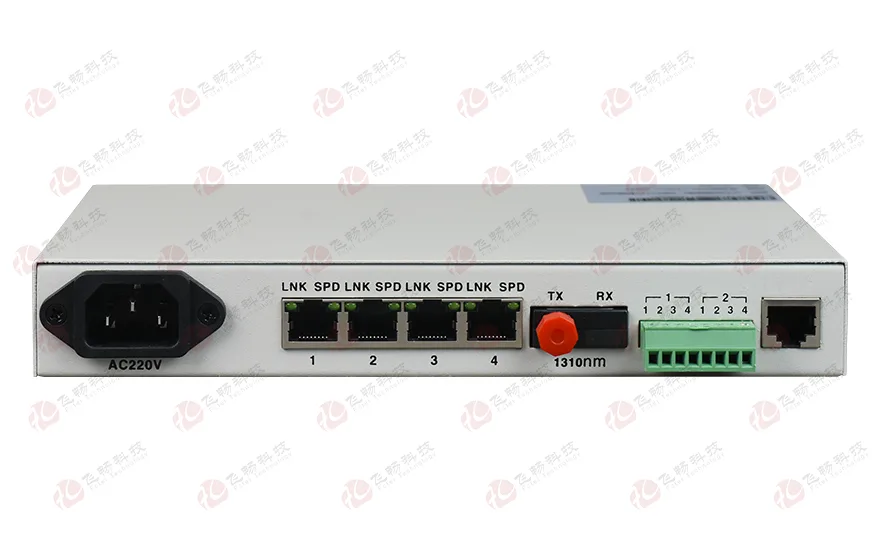

4路千兆以太+2路RS232/422/485 光纤收发器

型号：次留言分享

描述：4路千兆以太+2路RS232/422/485 光纤收发器，设备提供4路千兆以太网电口；1～2路异步数据，如RS232/485/422/TTL数据传输通道，应用灵活。

产品描述

功能特点

产品描述

本4路千兆以太+2路RS232/422/485 光纤收发器是以太网IEEE802.3介质转换器，能够实现4*10/100/1000base-T 以太网+2路RS232/422/485 串行数据到光纤的介质转换或延伸网络传输距离，与光纤以收发器（以太网光端机）一样，RS485光猫被广泛应用在各种工业场合，前者是计算机联网，后者应用在工业控制，一卡通，仪器仪表等，在众多工程项目里，两种设备的需求时同时存在的，本公司适时推出一款光纤传输设备，可以同时拥有4路共享10/100/1000M网口和2路RS232/433/485接口，并且仅通过一芯光纤传送，既节省光纤资源，也节省光纤设备，减少故障点，方便了设备的维护。广泛应用于高清网络视频监控的应用与其它需要其它两种数据接口的场合。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 设备提供4路千兆以太网电口；1～2路异步数据，如RS232/485/422/TTL数据传输通道，应用灵活；

◆ 以太网电口支持速率与双工模式自协商，以太网口支持AUTO-MDIX（交叉线和直连线自适应）；

◆ 串行数通道可以传输异步从300-115200波特率自适应的串口数据；

◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选；

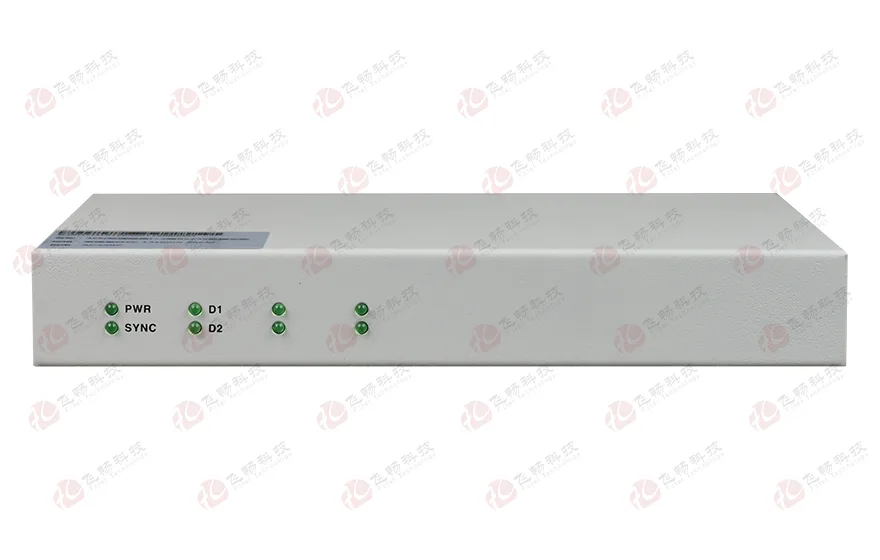

◆ 丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态；

◆ 可以实现远端网管功能，有４U卡片式配置，机架式设备网管接口采用SNMP；

◆ 以太接口带三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准；

◆ 内置电源多种电源方式可选：AC220V、DC-48V/DC+24V／DC+V12等；

技术参数

◆ 光纤部分

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100/1000M以太网接口

协议：符合IEEE 802.3z，IEEE 802.3ab

速率：10/100/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 串行接口

波特率 0-115.2K

接口特性 EIA-RS232/EIA-RS422/EIA-RS485

物理接口：接线端子

◆ 电气和机械特性

系统电源： AC180V ～260V

功耗： ≤5W

外观结构: 216（宽）X140（深）X31（高）mm桌面型

◆ 环境指标

工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

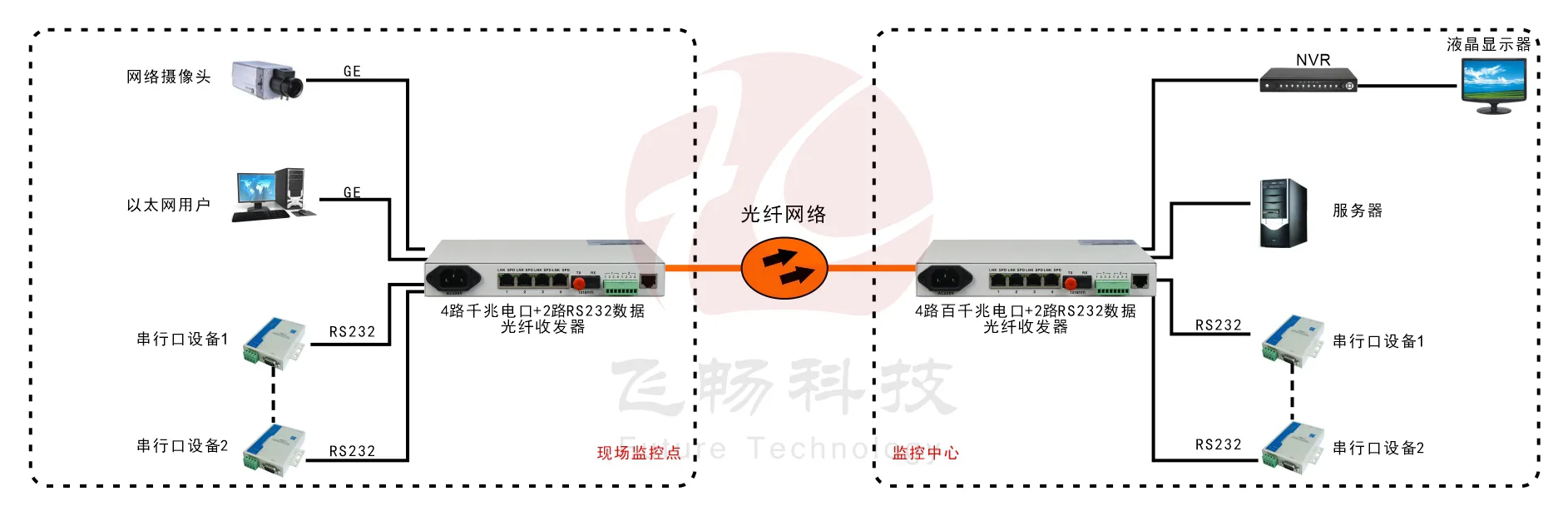

应用方案

产品尺寸

产品视频
