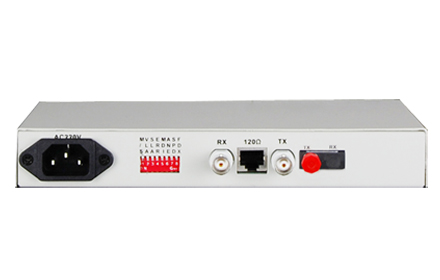

成帧E1-光以太网转换器

型号:FCCM-E1f留言

描述:1路成帧E1转1路百兆以太网协议转换器带E1 环回检测功能

产品描述

       本系列设备采用大规模FPGA设计,提供1个成帧E1接口和1个光以太网接口,能够实现10/100base-T光以太网数据在E1通道上的传输,是一种高性能、自学习式以太网桥。该设备作为以太网的延伸设备,利用现有网络(PDH/SDH/微波等)所提供的E1通道,以较低的成本实现两端以太网互联。设备内置环路测试功能,为工程开通和日常维护提供便利。

功能特点
◆ 基于自主知识产权的集成电路;
 设备能管理到远端设备的状态 网管数据不占用用户业务时隙;
 E1可以支持任意时隙的设置 速率从64K-2048K可调;
 可以在本端强制让对端设备的速率跟随本端;
 可以检测到E1有没有环回,并通过指示灯指示出来 并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包,防止交换机死机;
 可以区分当E1信号丢失时是远端设备掉电还是中间传输E1断线;
 有E1故障转移功能,可以设置E1线路故障时不往以太网接口发LINK信号;
 以太网支持超长包,最大包长度支持到2036字节(包括CRC32的4个字节);
◆ 内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能;
 光以太网接口100M,全双工支持VLAN协议;
 内部有以太网数据监控自动复位功能,不会死机;
 提供2种时钟方式:E1主时钟,E1线路从时钟;
 可以在本端强制让对端设备的速率跟随本端(非成帧时无效);
 提供3种环回功能:E1本端自环(ANA)以太网本端自环(DIG),命令对端以太网自环(REM);
 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗,不用再作设置;
 机架式设备网管接口采用SNMP;
 实现本端设备与对端设备的电压与温度的监视,并可设置温度告警的阀值;
 可以组成以太网E1网桥(A)---光以太网E1网桥(B)---以太网光纤收发器(C)的拓扑结构,能在A端管理到B点与C点。
技术参数
 光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆ E1 接口
   设备接口:设备接口符合G.703建议
   速   率: 2048Kb/s±50ppm
   码   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
   抖动特性: 满足G.742、G.823建议
   输入口允许衰减:0~6dBm
◆ 电气和机械特性
   系统电源:  AC180V ~ 260V;DC –48V;DC +24V
   功耗:         ≤10W
   外观结构:    216(宽)X140(深)X31(高)mm迷你型
◆ 环境指标
   工作温度:-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时

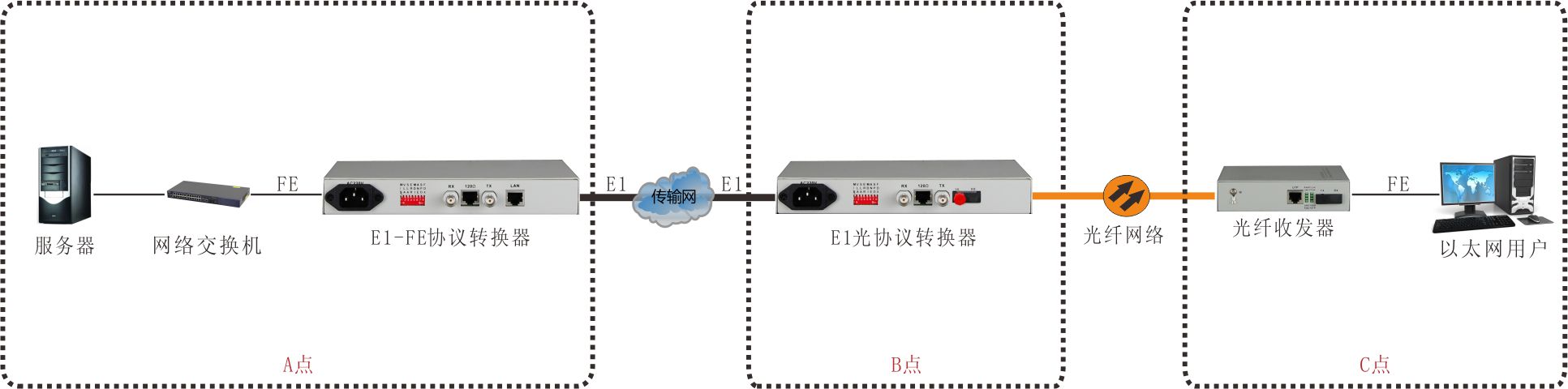

应用方案



方案说明
       A点的一台或多台PC机的网卡连接到以太网交换机的以太网接口,通过以太网交换机的UPLink接口与FE1-10/100base-T协议转换器的10/100base-T接口的连接,通过E1的传输与B点的E1传以太网光口(100baseT-FX)转换器转成光纤后传到C点的光纤收发器,与以太网交换机及用户PC机等设备实现3点之间的以太网数据通信功能。 设备可设为成帧模式,E1传输线路带宽为64k~2.048M;此方案可以从A点网管到B点与C点。
