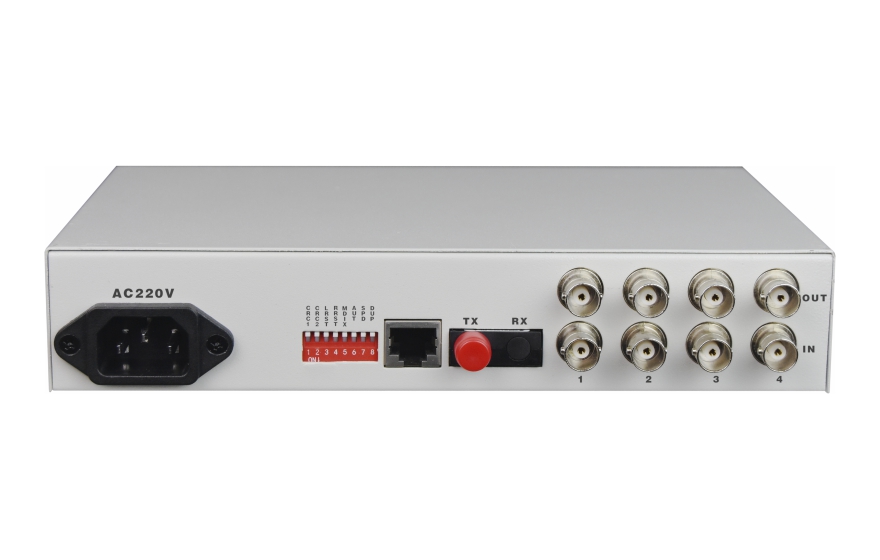

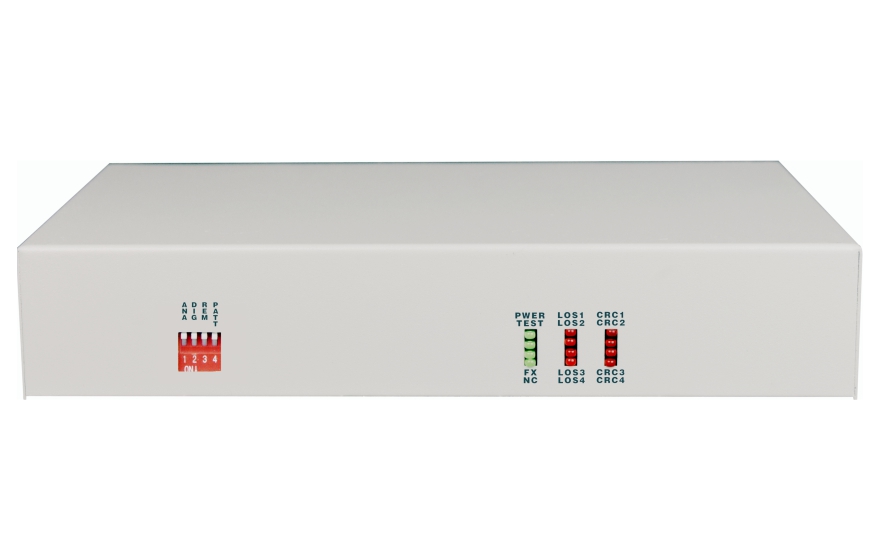

4E1转1路光以太协议转换器

型号:FCCM-E4留言

描述:4路E1转1路百兆光以太网协议转换器

产品描述
       4E1(75/120欧)转光以太网接口转换器采用反向复用技术,将多条E1电路捆绑起来用于传输1路100base-FX的以太网数据,实现了1-4路E1通道至以太网接口之间的相互转换,实现E1信道与以太网的互连。以太网封装采用GFP封装,支持LCAS和LAPS。
       本设备支持1至16路E1(75/120欧)信道的灵活配置,能自动检测E1的数量并选择可用的E1,并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s,4路带宽可达7936Kbit/s。
功能特点
◆ 基于自主知识产权的集成电路;
 实现以太网数据在1~4条E1电路中的透明传输;
 能实现对本端、远端设备的复位操作;
 4路E1线路中,任意两路之间的最大延时差可达220ms;当延时差超过时,将会产生延时差超限告警,同时业务中断;
 以太网接口100base-FX支持VLAN协议;
 内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能;
 单路E1线路速率是1984Kbit/s,4路带宽可达7872Kbit/s;
 可选本地定时和跟踪E1线路定时模式,E1线路定时源可以根据信号质量自动切换。如系统的E1 线路定时源为第一路E1;
 符合ITU-T标准协议,GFP-F 封装建议G.7041,VCAT 虚级联和LCAS链路容量调整方法建议G.7042,Ethernet到nxE1 映射建议G.7043,Ethernet 至单E1映射建议G.8040;
 E1接口符合ITU-T G.703、G.704和G.823,不支持信令时隙的使用;
 E1接口模块含有内置的时钟恢复电路和HDB3编解码电路;
 设备工作中支持E1信道的热插拔,并自动检测有效的E1信道,中间不会中断数据传输;
 支持1至4路E1的灵活配置,在复位时自动检测E1的数量和时延并选择可用的E1;

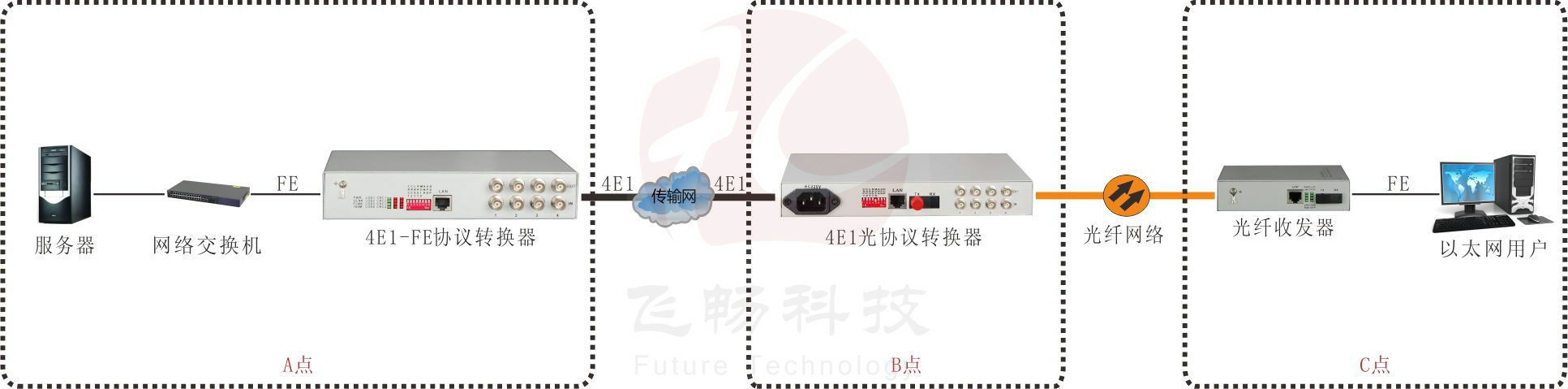

 可以组成以太网E1网桥(A)---光以太网E1网桥(B)---以太网光纤收发器(C)的拓扑结构,能在A端管理到B点与C点。
技术参数
 光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆ E1 接口
   设备接口:设备接口符合G.703建议
   速   率: 2048Kb/s±50ppm
   码   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
   抖动特性: 满足G.742、G.823建议
   输入口允许衰减:0~6dBm
◆ 电气和机械特性
   系统电源:  AC180V ~ 260V;DC –48V;DC +24V
   功耗:         ≤10W
   外观结构:    216(宽)X140(深)X31(高)mm迷你型
◆ 环境指标
   工作温度:-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时
