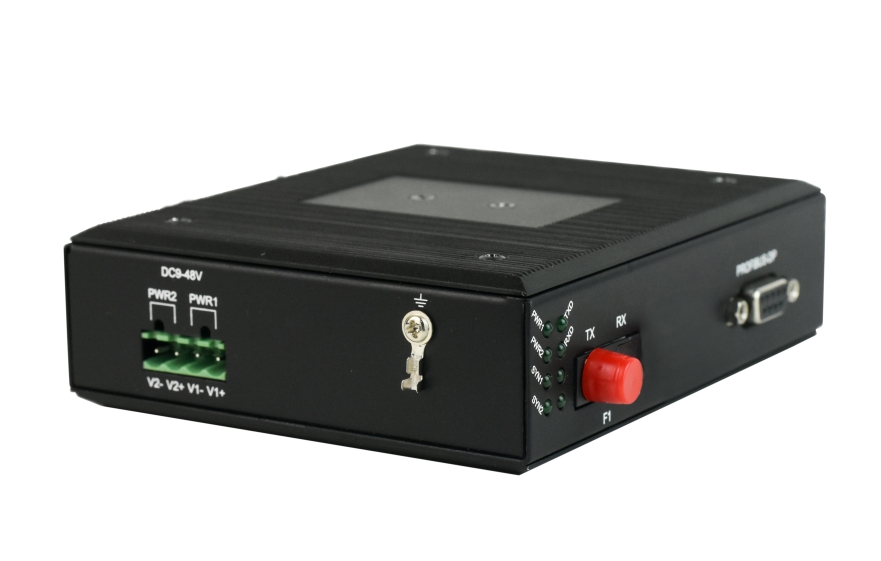

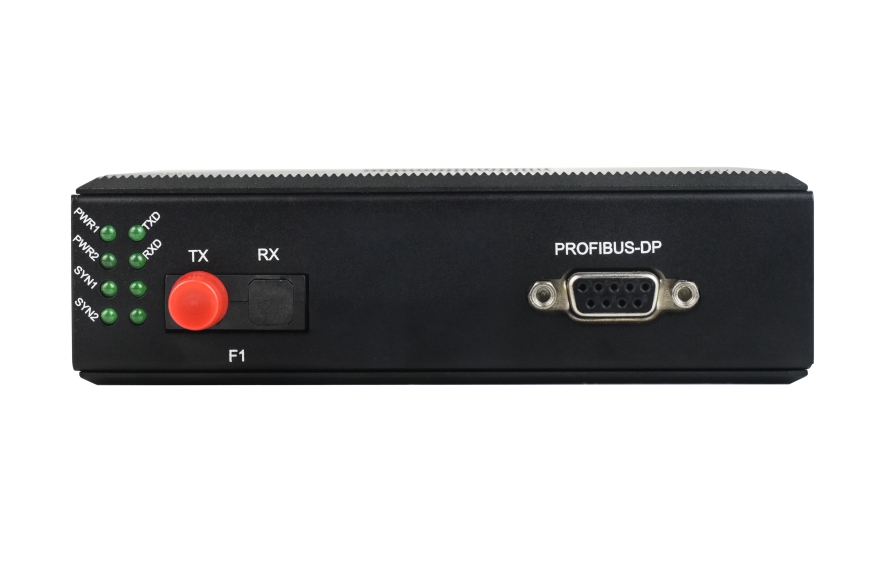

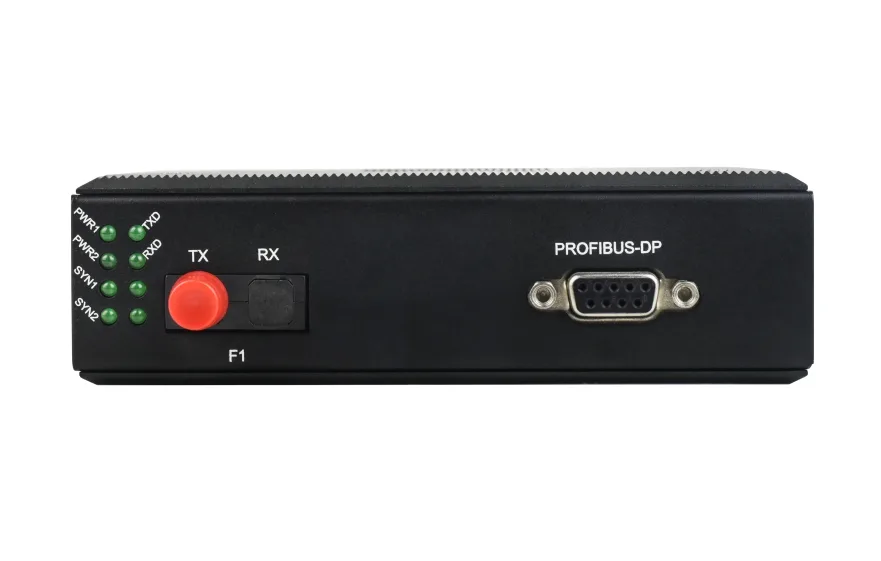

  • 飞畅科技-工业轨式 1路Profibus-DP光端机
  • 飞畅科技-工业轨式 1路Profibus-DP光端机
  • 飞畅科技-工业轨式 1路Profibus-DP光端机
  • 飞畅科技-工业轨式 1路Profibus-DP光端机

工业轨式 1路Profibus-DP光端机

型号：次留言

描述：本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1路Profibus-DP到光纤中继，通信速率0-12Mpbs。，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，AC DC（9~55V）宽电源输入，

产品描述
      本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1路Profibus-DP到光纤中继，通信速率0-12Mpbs。，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，AC & DC（9~55V）宽电源输入，电源冗余和隔离保护等优点。-40~75℃工作温度范围，能够满足各种工业现场的要求，提供便捷的光纤通讯解决方案。
功能特点
◆ 该设备配对使用， 本端信号输入，对端信号输出；
◆ 提供 1 路 Profibus DP现场总线，通信波特率自适应 9600-12Mbps；
◆ 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20-120KM，ST/SC/FC 接口可选；
◆ 具有信号故障保护功能；全方位显示电接口和光纤运行状态 ；
◆ Profibus DP接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；
◆ 支持宽范围9-48V交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ IP40外壳防护等级，能够经受住恶劣环境的考验；

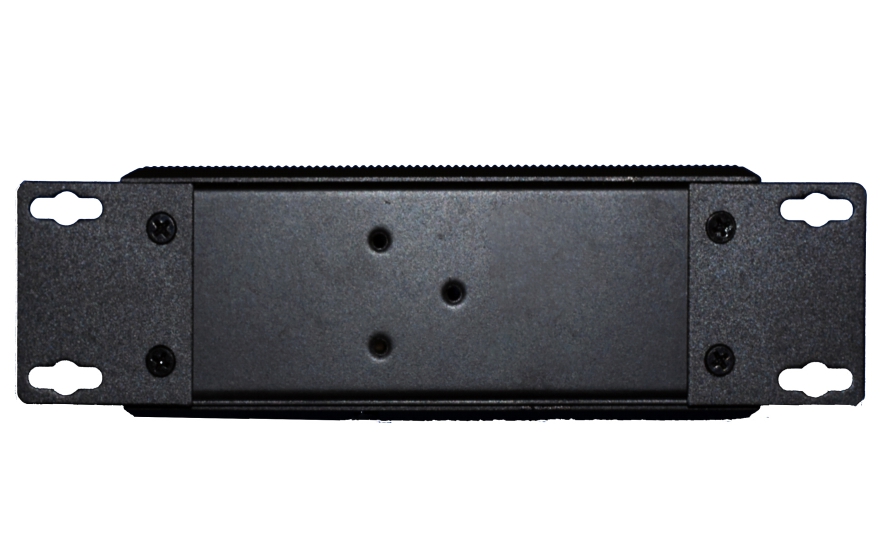

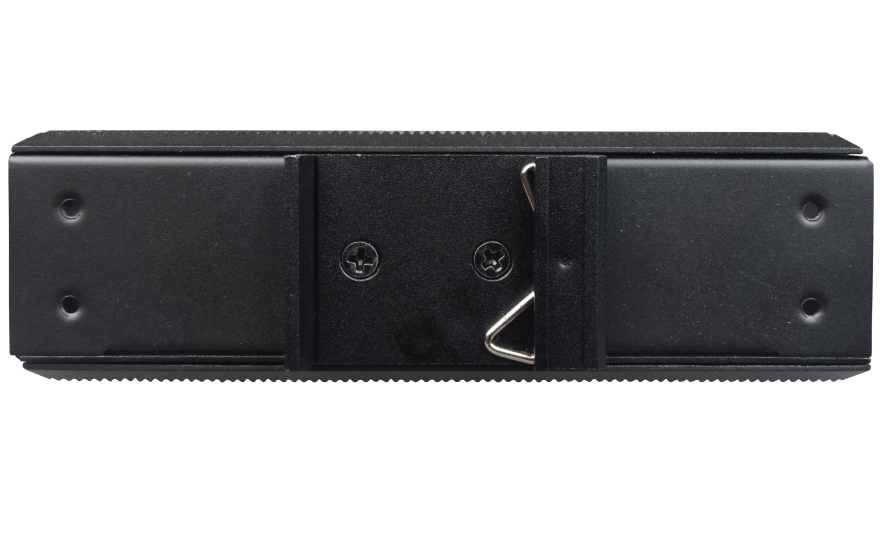

◆ DIN 35mm导轨式或壁挂式安装；
◆ 宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试，保修期：5年。
技术参数
◆ 光纤部份
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ Profibus DP接口
标准： 支持Profibus DP总线标准
通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、 93.75k kBit/s、187.5kBit/s、500kBit/s、 1.5MBit/s、6MBit/s and 12MBit/s.
物理接口： 9针的D-Sub插孔连接器，管脚定义符合 Profibus DP的协议规范
速率设置：9600-12Mbps/s自动识别
信号延时（电口）：≤11Bit
终端电阻：本机不带终端电阻请按需要外接
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时

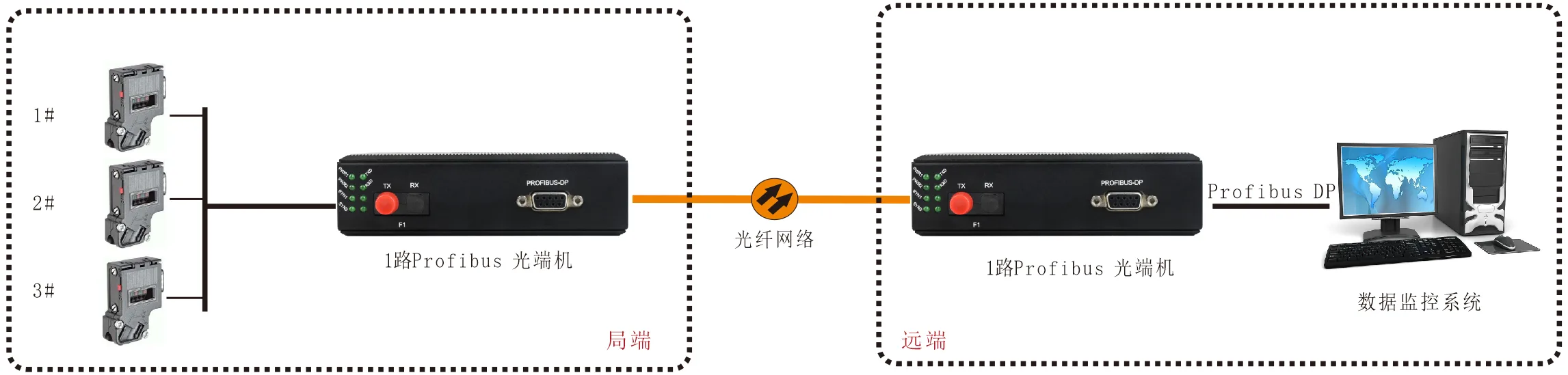

应用方案
产品视频
资料下载
工业轨式1路Profibus-DP光端机 规格书
