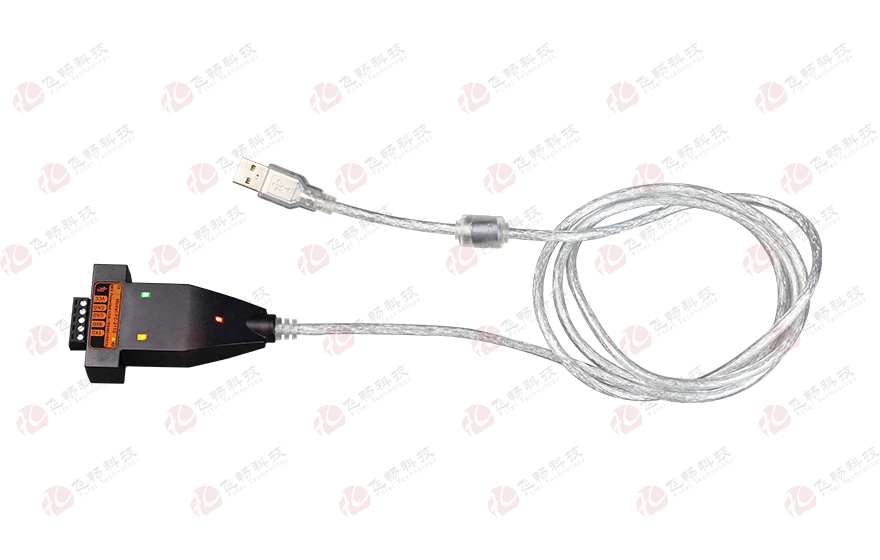

工业级6KV 防雷型 usb转1路高速rs485+1路RS232(带线) 转换器

型号：次留言分享

描述：本型号FC-2010基本功能为USB转1路6KV雷击防护高速RS485+1路RS232，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有

产品描述

功能特点

产品描述

本型号FC-2010基本功能为USB转1路6KV雷击防护高速RS485+1路RS232，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有收发使能控制，在不发送数据的待机状态时输出为高阻态，支持多点通信。

有别于市售的其它同类廉价产品，本产品：
◆ 工业级工作温度(-40到+85度)，
◆ 串口6KV三级防雷防护(10/700us电流波,内阻40Ω)，
◆ 金色USB内置TVS防护(±15kV-空气和±8kV-接触)，

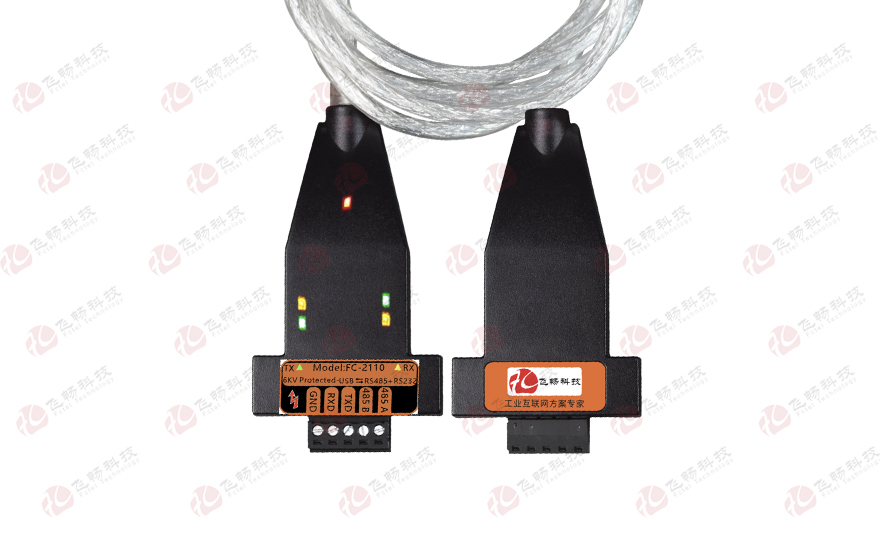

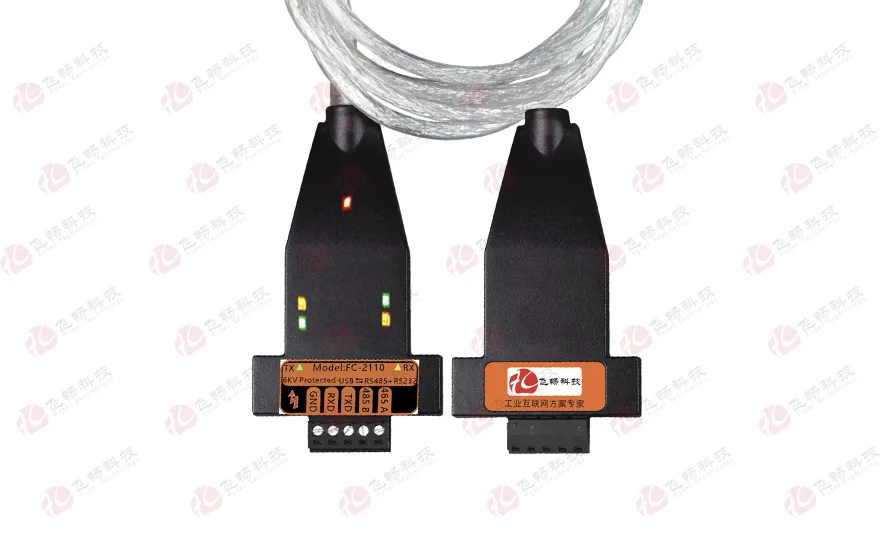

◆ 独具5个LED灯，电源:红灯，2路串口收:橙灯，2路串口发:绿灯。

功能特点

◆ 全速 USB 设备接口，兼容 USB v2.0。
◆ 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
◆ 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
◆ 硬件全内置收发缓冲区，1路高速RS485通讯波特率 1200bps～10Mbps，1路RS232通讯波特率 1200bps～256Kbps
◆ 适用于操作系统：Win98/2K/XP、WIN10/WIN11系统32/64位。
◆ RS485通信线选截面积为0.5mm 以上的铜质屏蔽双绞线，最大通信距离为3000米(4800bps)、2000米(9600bps)、1000米(115.2Kbps)。
◆ RS485最少组网站点数为 128 个，最多组网站点数由各站点的 RS485 输入阻抗决定。
◆ 5个LED指示灯：电源：红灯，2路串口数据收：橙灯，2路串口数据发：绿灯，方便监控状态。
◆ 金色USB端口，电源USB 供电，工作电流工作电流<30mA，USB接口防护：静电保护可达 ±15kV(空气)和±8kV(接触)，EFT保护可达40A(5/50ns)，雷击保护可达5A(8/20us)
◆ 串行接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV，内阻40Ω 标准;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ USB直接连电脑雷击测试：串行接口可过：短路电流波10/700μs,开路峰值电压6KV,内阻40Ω的雷击测试
◆ +85度高温测试：在设置成+85度的老化箱里，转换器能正常工作，不会丢包及死机

技术参数

◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口接口 :
  RS-232: TXD RXD GND
RS-485 : A+，B-，GND
物理接口：5芯3.81mm间距螺钉式端子
◆ USB2.0 接口
标准: USB2.0
高速:High-speed（25Mbps～480Mbps）
物理接口：USB TYPE A 公头
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号	FC-2110-A(线长0.5m)/FC-2110-B(线长1.5m)/FC-2110-C(线长3m)
产品功能描述	防雷型USB转1路高速RS485+1路RS232转换器
业务端口描述	1路USB2.0接口；1路RS485接口，1路RS232接口
电源	无源，USB供电 ,功耗<150mW（5V 30mA）
产品尺寸	尺寸：70mm(长) x 26mm(宽) x 14mm(高)
重量	0.016Kg/台

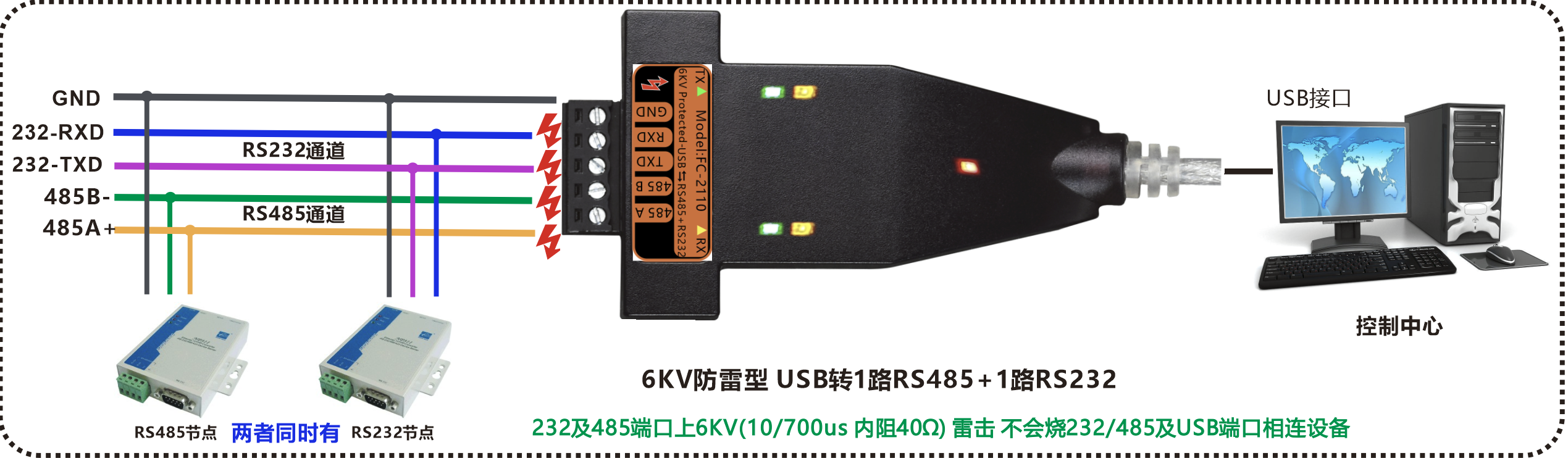

应用方案

名称	描述
GND	RS232-GND ,RS485-屏蔽地
RXD	RS232 数据接收
TXD	RS232 数据发送
485 B	RS485 数据负脚
485 A	RS485 数据正脚

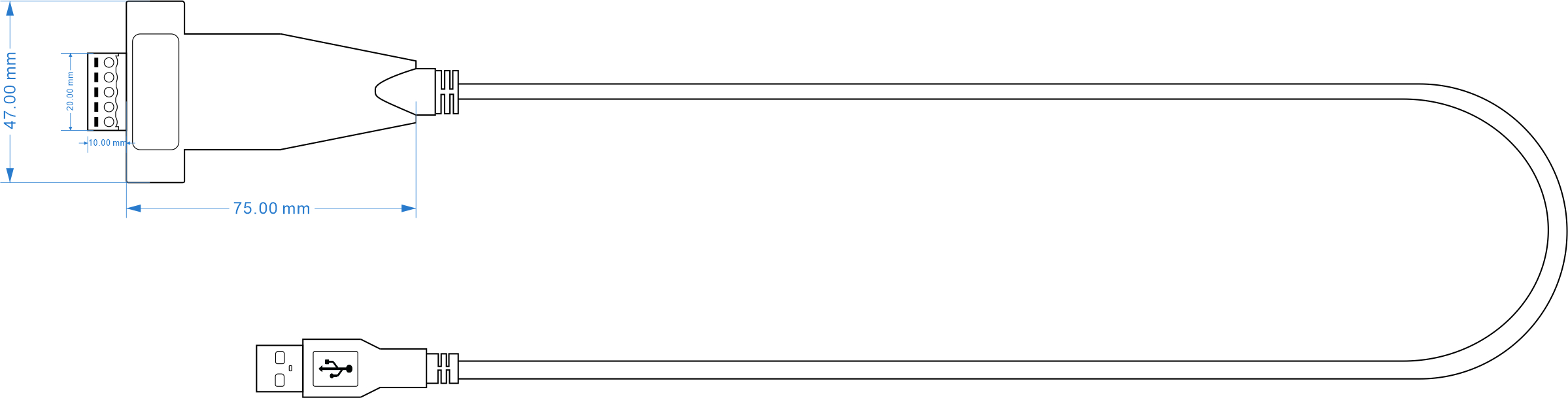

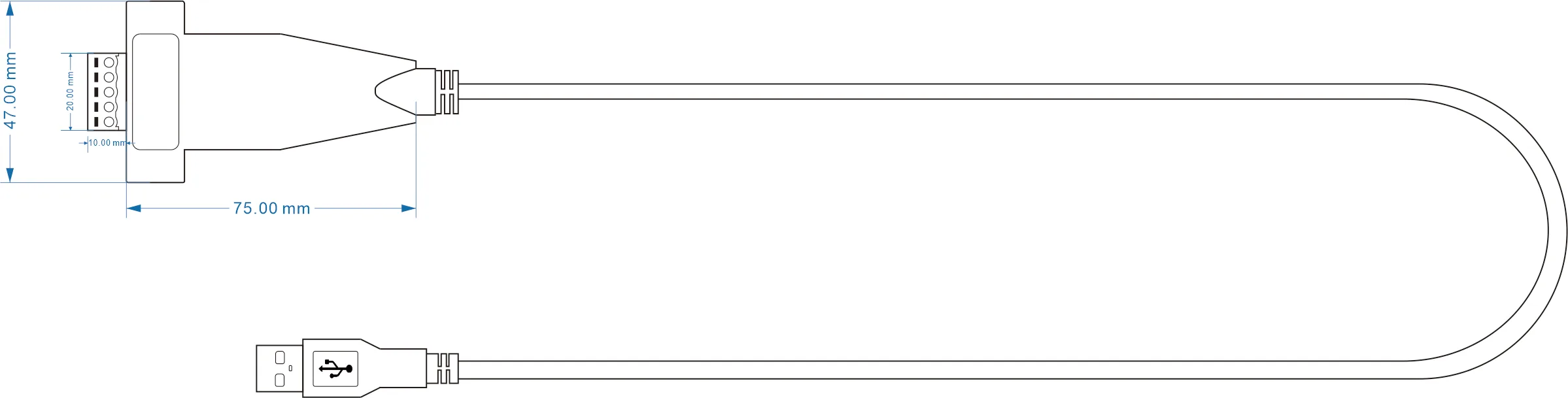

产品尺寸
