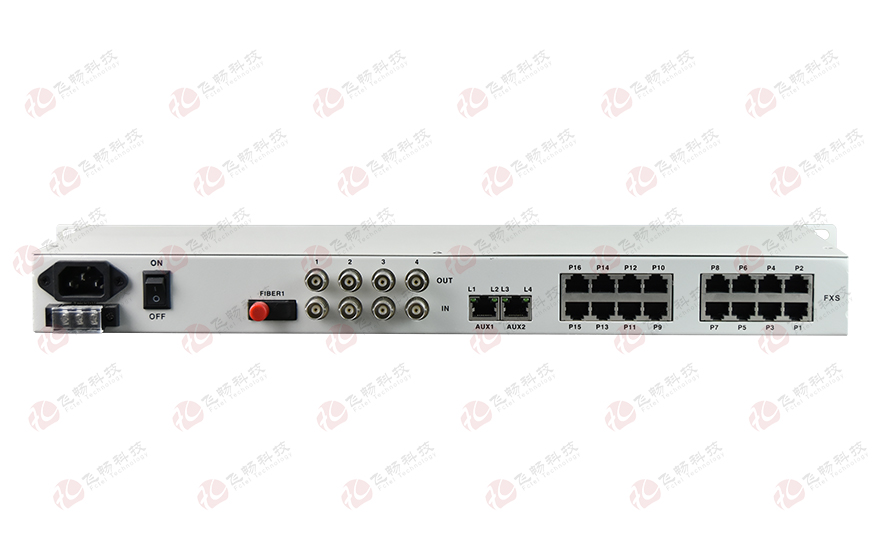

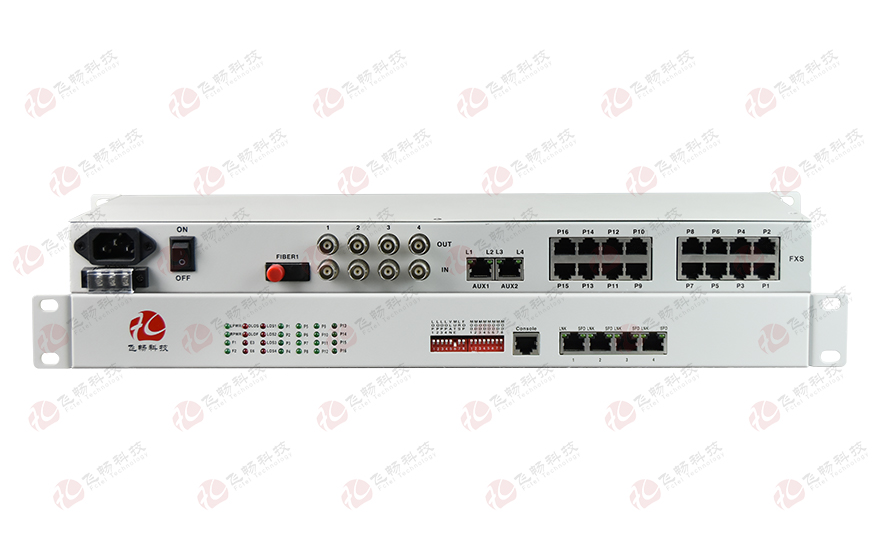

1-16路电话+4E1+4FE+4RS232光端机(19英寸1U)

型号：FCP-O16E4F4次留言

描述：提供1-16路电话光端机另加4E1，4路线速100M以太网Console网管，提供6U机架插卡式可SNMP网管。

产品描述
       本电话光端机提供1-16路电话1~4路E1接口，4路10M/100M快速以太网接口（线速100M），以及4个扩展业务接口。4路以太网接口为交换口，可支持VLAN划分。4个扩展业务接口可以作为RS232/RS485/RS422异步数据、语音信号、二四线E&M音频信号、开关量信号、以太网信号（带宽2M）等传输通道，应用十分灵活。
功能特点
◆ 基于自主知识产权的集成电路；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;
◆ 语音FXO/FXS接入，支持支持来电显示功能/反极性计费/传真功能；
◆ 电话接口支持两边站点的相互放号功能；
◆ 百兆以太网带宽为线速100M接口10M/100M，全/半双工完全自适应，支持VLAN划分；
◆ 提供4个扩展接口，可以扩展1~4路异步数据，如RS232/ RS485/RS422/TTL等；或1~8路开关量;
◆ 4路以太网接口为交换口，也可划分VLAN，可以设置成4个通道逻辑隔离；
◆ 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
◆ 无中继传输距离可达2~120公里；支持1+1光口备份主光纤有问题时，备用光纤工作；
◆ 支持Console串口网管与独立SNMP网管模式；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;
◆ 电话/网络/串行接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs， 开路峰值输出电压6KV标准。
技术参数
◆ 光纤部分
   光口：1，2（1+1 光备份）
   光纤：单纤双纤
   光纤接口：FC/SC/ST/LC(SFP)
   波长：850nm/1310nm 多模；1310nm/1550nm 单模
   无中继传输距离：20~120Km
   典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围：-28dBm~- 40dBm
◆ E1 接口
   设备接口：        设备接口符合G.703建议
   速   率：            2048Kb/s±50ppm
   码   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω
                             非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性：       满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ FXS 用户电话口
   振铃电压：       75V
   振铃频率：       25Hz
   二线输入阻抗：600Ω(摘机)
   回损：              20dB
◆ FXO 中继口
   振铃检测电压：35V
   振铃检测频率：17Hz-60Hz
   二线输入阻抗：600Ω(摘机)
   回损：               20 dB
◆ E&M 2/4线音频接口
  E&M类型：    TYPE V
  E线最大电流：22mA;饱和电压：3V
  M线恒定电流：7mA; 最小检测电流：5mA
  AD增益：0dB;
  DA增益：0dB
  2/4线输入阻抗：600Ω
◆ 磁石电话接口
  振铃电压：75V
  振铃频率：25Hz
  二线输入阻抗：600Ω(摘机)
  回损：20dB
◆ 电气和机械特性
   系统电源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤5W
   外观结构:          485（长）X200（宽）X45（高）mm 19英寸 1U机架式
◆ 环境指标
   工作温度：       -10℃—+60℃
   储存温度：       -40℃—+85℃
   工作湿度：       0%—95%（无凝结）
   MTBF：           ＞100000小时

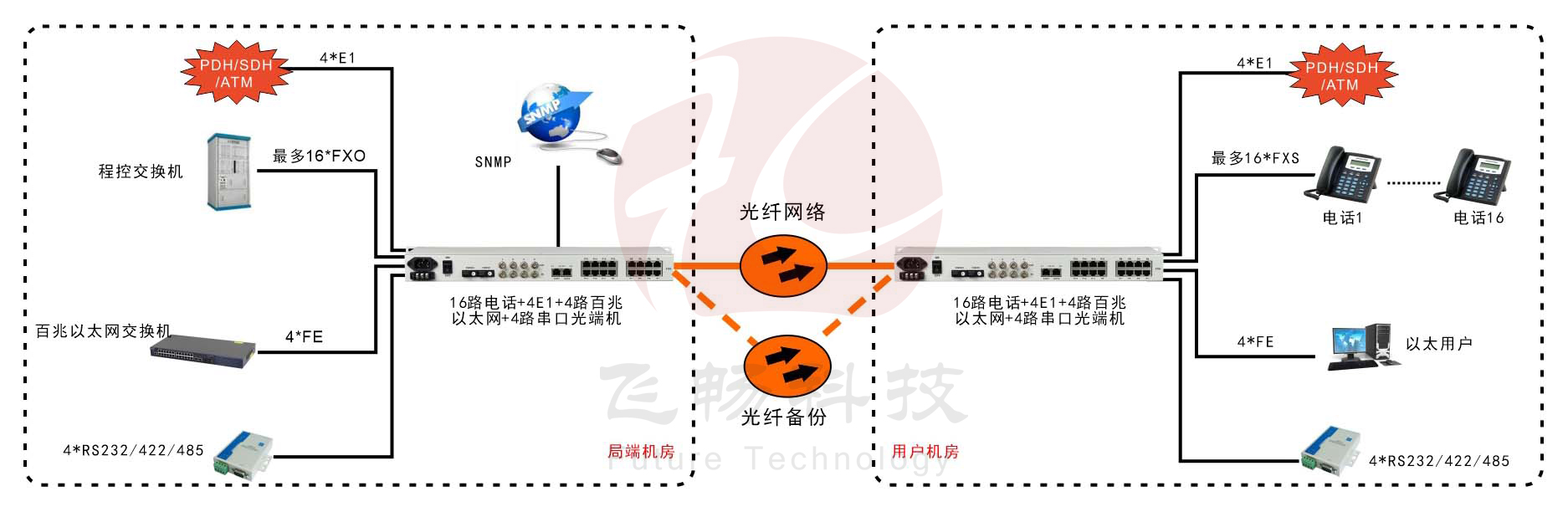

应用方案

1-16路电话+4E1+4FE+4RS232光端机(19英寸1U)

说明：
1：局端机房放光纤转16路FXO设备（型号FCP-O16E4F4R4C1），接程控交换机PBX的用户接口；
2：用户端放光纤转16路FXS设备（型号FCP-S16E4F4R4C1），可以直接连接电话机；
3：另外可以传输4E1+4路线速100M的以太网，4路RS232/422/485/开关量，可以带Console网管；
4：提供2个光纤接口，一主一备，可以实现1+1光纤备份。
