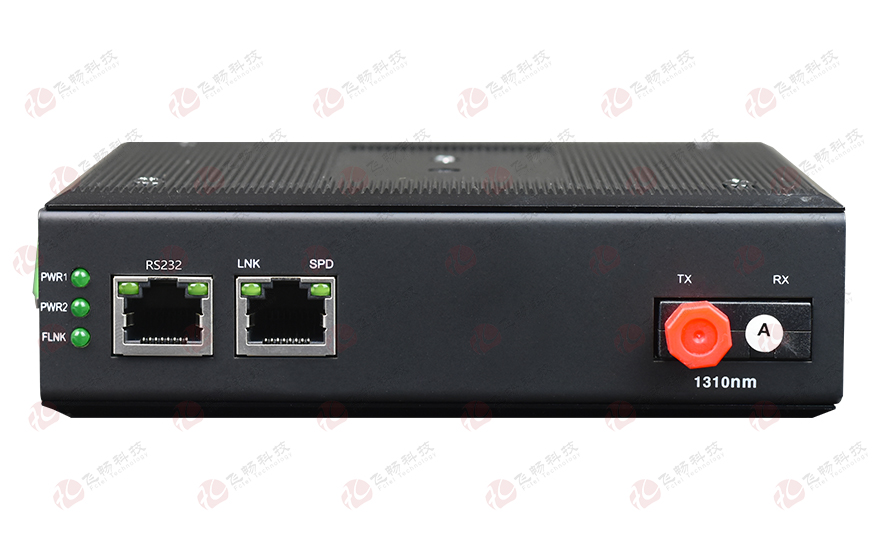

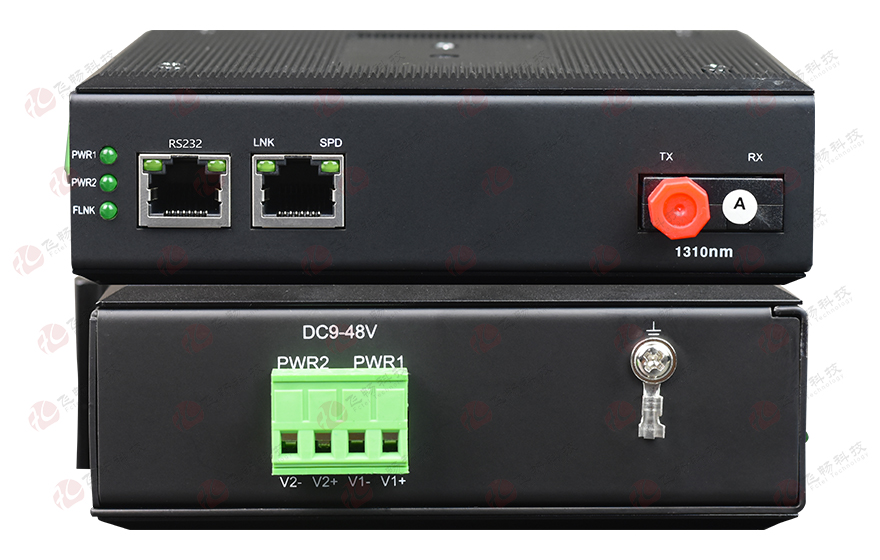

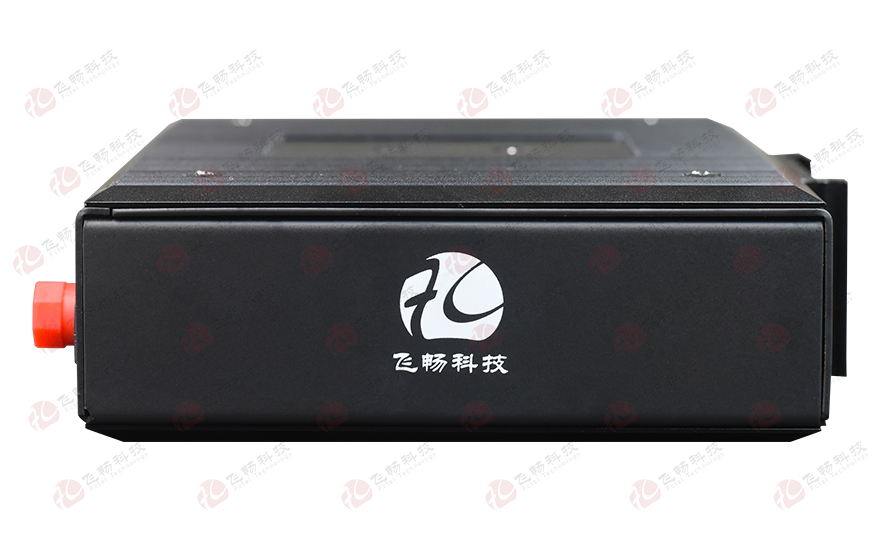

网管型 工业级1路千兆光口转1路千兆电+1路串口交换机

型号:留言

描述:设备基于以太网交换芯片+FPGA方案,带强大的本端与远端管理功能,2U插卡时可以配置SNMP网管卡管理。

产品描述
       本系列产品是以太网IEEE802.3介质转换器,能够实现1路千兆光以太转1路千兆电以太+1路RS232/422/485串口支持(20/40/60/80/100公里)传输。
       设备基于以太网交换芯片+FPGA方案,带强大的本端与远端管理功能,2U插卡时可以配置SNMP网管卡管理,具备完善的告警功能,整机工作稳定可靠,功耗低,集成度高,体积小。
功能特点
◆ 工业导轨式设计,专为严酷苛刻的工业环境而设计;
◆ 设备提供1路千兆以太电口,1路RS232/422/485串行接口,1路千兆光以太接口,总的传输带宽为线速1000M;
◆ 电口10/100/1000Mbps 自适应,电口 MDI/MDI-X 自适应无需手动调整;
◆ 具备光端机死机自动断电整机重启功能;
◆ 交换机内建1Mbit MP-SSRAM高速内存,无阻塞设计,最大背板带宽16GBit/S;
◆ 基于FPGA+ARM设计,带强大的本端与远端管理功能,可以与2U插卡式设备相连,时可以配置SNMP网管卡管理;
◆ 支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,支持最大为10K字节的以太包;
◆ 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能;
◆ 以太接口与串行数据带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs,开路峰值输出电压6KV标准;
◆ 提供1路RS232/485/422接口可选RS232/485/422通道可以传输异步从0-115200波特率的串口数据;,
◆ 网管实时查看及管理本端与对端以太网的接口状态与设置;设备带掉电检测功能,能检测当光信号丢失时为对端设备掉电或是光纤不通;
◆ 支持宽范围9-55V交流与直流电源输入;
◆ 支持内部隔离,冗余双电源输入;
◆ 电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;
◆ 阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;
◆ 导轨或壁挂式安装;
◆ 宽温型:工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试,保修期:5年;
技术参数
◆ 光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆ 10/100/1000M以太网接口
   协    议:        符合IEEE 802.3z,IEEE 802.3ab
   速    率:        10/100/1000M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:     RJ45座 支持Auto-MDIX(交叉/直通线自适应)
◆ 串行接口
   波特率           0-115.2K
   接口特性        EIA-RS232/EIA-RS422/EIA-RS485
   物理接口:     接线端子

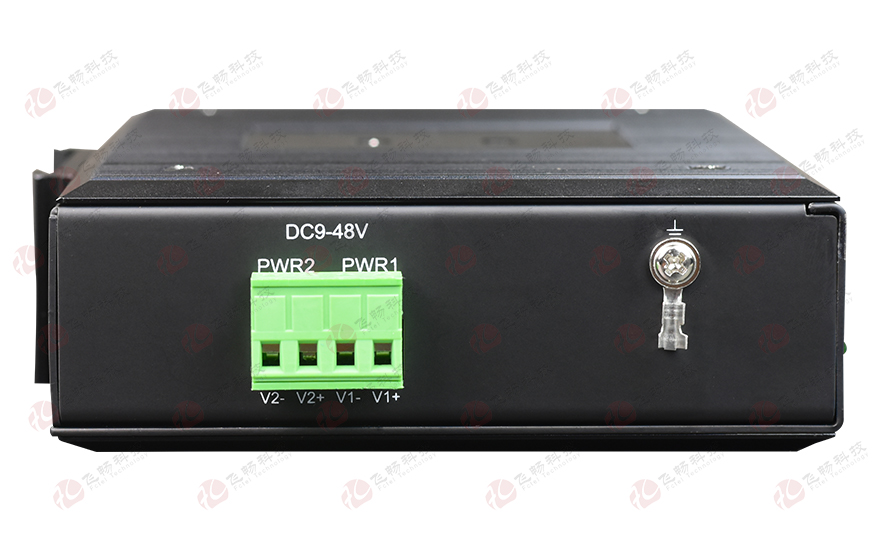

◆ 电源
   冗余双电源输入:   DC9-48V 功耗<5W
   过载保护:           支持
   反接保护:           支持
   冗余保护:           支持
   接入端子:           4芯5.08mm间距插入式端子
◆ 机械与产品尺寸
   外壳:                 IP40防护等级,铝合金材质
   尺寸:                 133mm(长) x 120mm(宽) x 31.0mm(高)

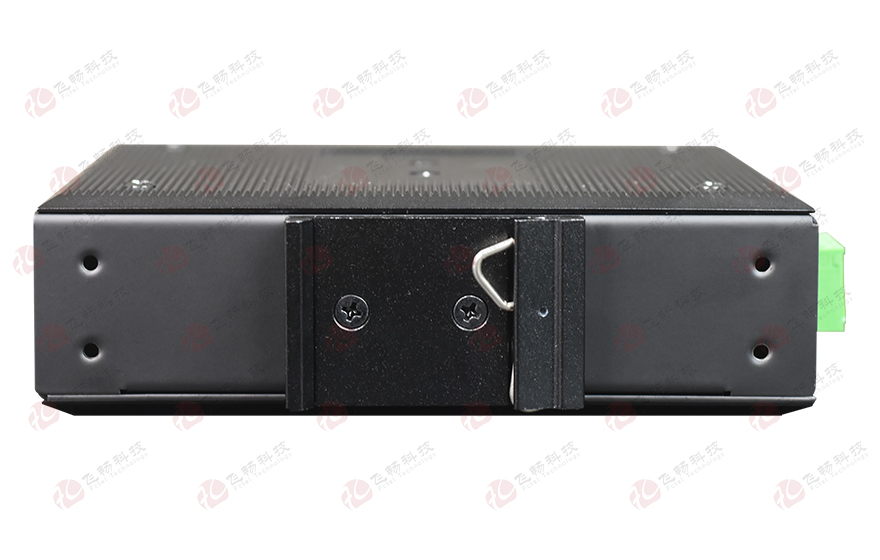

   安装方式:          导轨安装、壁挂式安装
   重量:                 0.685kg/台
◆ 环境指标
   工作温度:-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时

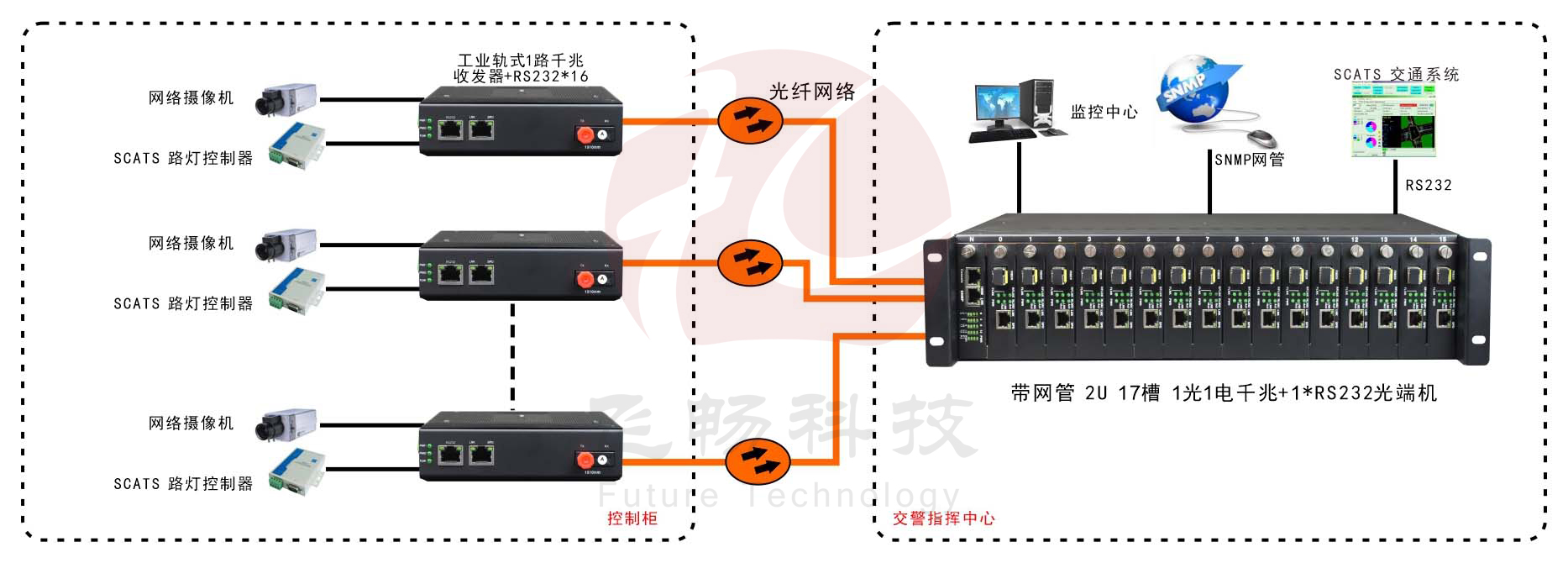

应用方案
网管型 工业级1路千兆光口转1路千兆电+1路串口交换机
产品尺寸
