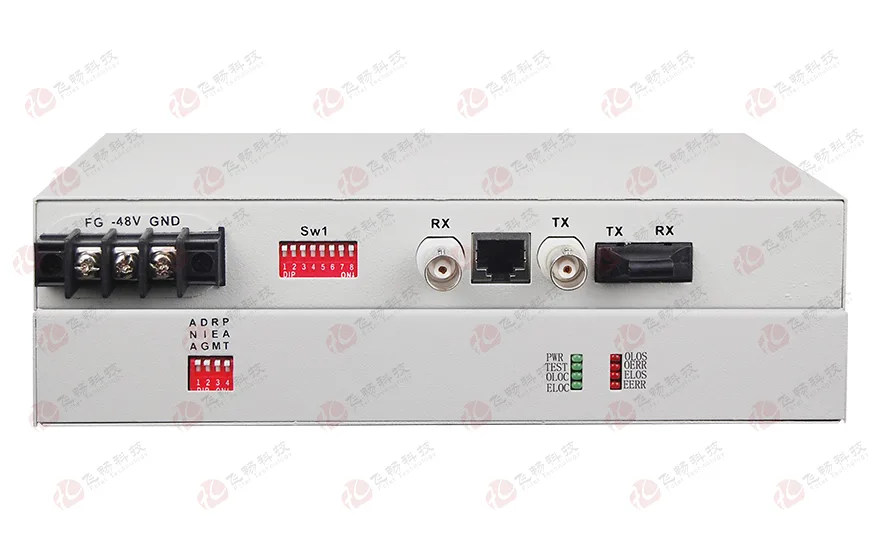

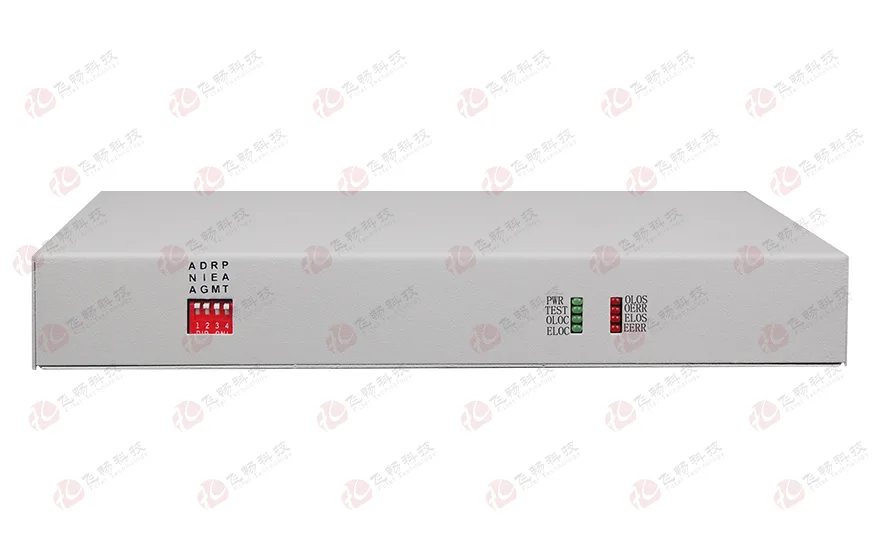

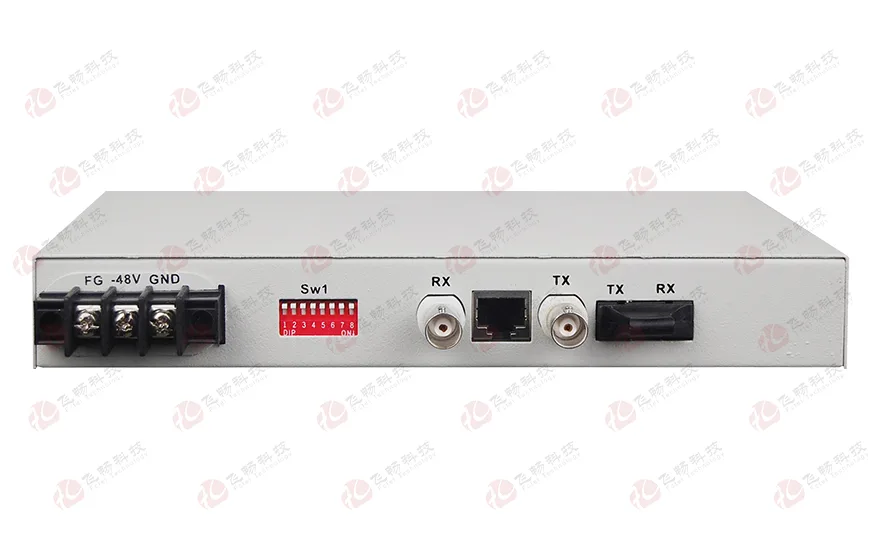

STM-1光电转换器

型号:FCP-STM留言

描述:提供STM-1(ATM)电接口到STM-1光接口的接口转换,STM-1(ATM)光电转换器完成STM信号在SDH上的传输或155M的SDH光电转换。

产品描述
       STM-1(ATM)光电转换器提供STM-1(ATM)电接口到STM-1光接口的接口转换,STM-1(ATM)光电转换器完成STM信号在SDH上的传输或155M的SDH光电转换。主要应用于SDH 设备或ATM 设备SDH 接口之间的互连,或其它具有155.520Mbit/s 接口的终端设备的互连。
功能特点
◆ 基于自主知识产权的集成电路;
◆ 提供2种环回功能:光接口向远端环回或光接口本地环回;
◆ 电接口采用75Ω阻抗,CMI编码;
◆ 机架式设备网管接口采用SNMP;
◆ 对在实际运行时电缆、光缆长度变化下有可能引起的信号衰减等问题均作了严格的均衡和处理,从而保证了整个系统的性能;
◆ 可选AC 220V,DC -48V、DC +24V,直流电源无正负极之分。
技术参数
◆ 以STM-1电接口
   标    准:    电接口符合G.703标准
   速    率:   155.52Mbit/s
   码    型:   CMI码
   阻    抗:   75Ω
   连 接 器:   BNC(75Ω)
◆ STM-1光接口
   速    率:   155.52Mbit/s
   波    长:   1.31/1.55um
   功    率:     -9dBm/-5dBm
   灵 敏 度:     优于-36dBm
   距    离:   0-120公里
   连 接 器:   FC/SC
◆ 电源需求
   系统电源:          AC180V ~ 260V;DC –48V;DC +24V
   功   耗:               ≤5W
◆ 尺寸大小
   台式:            216(宽)X140(深)X31(高)mm
◆ 工作环境
   工作温度:   -10℃ ~50℃
   工作湿度:   5% ~ 95% (无凝露)
   存储温度:   -40 ℃~ 80℃
   存储湿度:   5%~ 95% (无凝露)
应用方案

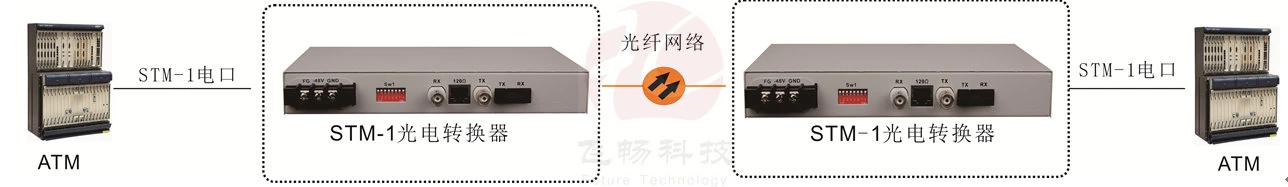

应用案例一:

STM-1光电转换器



应用案例二:

STM-1光电转换器
