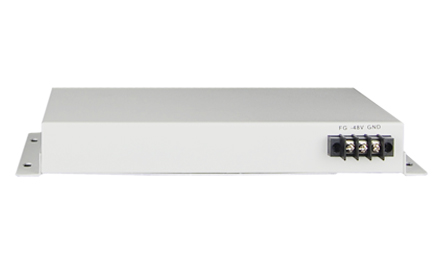

4路千兆以太可配置VLAN型光纤收发器

型号：FCM-G4C1次留言分享

描述：1光4电千兆光纤收发器，带Console管理，可以配置VLAN。

产品描述

功能特点

产品描述

本光纤收发器为光传输VLAN交换机，共有五个千兆交换接口，其中一个接口为千兆光纤接口，通过此接口可以延伸本地局域网。各个交换接口能进行VLAN划分，有两种类型的VLAN划分方式，一种为基于PORT的VLAN划分，此种划分方法不影响远端设备；另一种为基于802.1Q的VLAN划分，此时本、远端的接口可划分为相同VALN 。具体VLAN的划分可通过Console口进行控制。设备带Console口，支持超级终端控制设备。

功能特点

◆ 自动适应10/100/1000Mbps环境，便于网络的升级；

◆ 设备提供4个千兆以太网电口，一个以太网光口；

◆ 设备具有节电功能，没有使用的端口自动进入节电模式；

◆ 支持双绞线AUTO-MDIX，方便系统调试安装；

◆ 能进行基PORT的VLAN划分，此种划分方法不影响远端设备；

◆ 802.1Q VLAN 划分，此时本、远端的接口可划分为相同VALN；

◆ 设备带Console口，支持超级终端控制设备；

◆ 以太网口优先级设置；

◆ 支持SNMP网管功能。

技术参数

◆ 以太UTP接口

速率： 10M或100M，全双工，半双工完全自适应

协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)

MAC地址表: 可以学习4096个MAC地址

物理接口： RJ45座支持AUTO-MDIX(交叉线直通线自适应)

◆ 光以太接口

工作波长：1310nm、1550nm

速率： 100M，全双工或半又工模式

协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)

MAC地址表: 可以学习4096个MAC地址

物理接口： FC/SC

光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制

◆ 电源需求

系统电源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

◆ 尺寸大小

迷你型： 216（宽）X140（深）X31（高）mm

◆ 工作环境

工作温度： -10℃ ~50℃

工作湿度： 5% ~ 95% (无凝露)

存储温度： -40 ℃~ 80℃

存储湿度： 5%~ 95% (无凝露)

应用方案

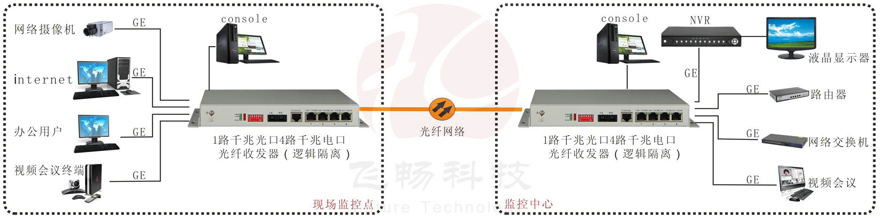

应用方案图

当设备设置成逻辑隔离时，可实现1对1相互独立通信。
