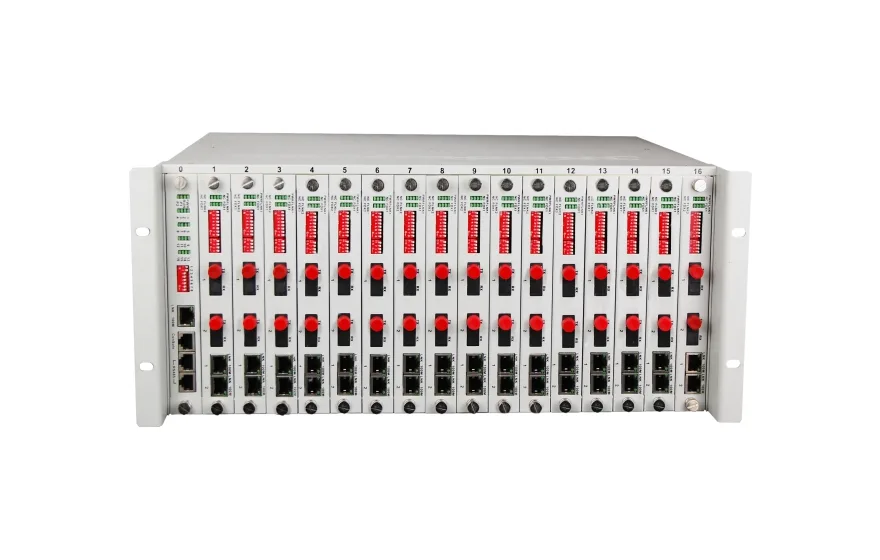

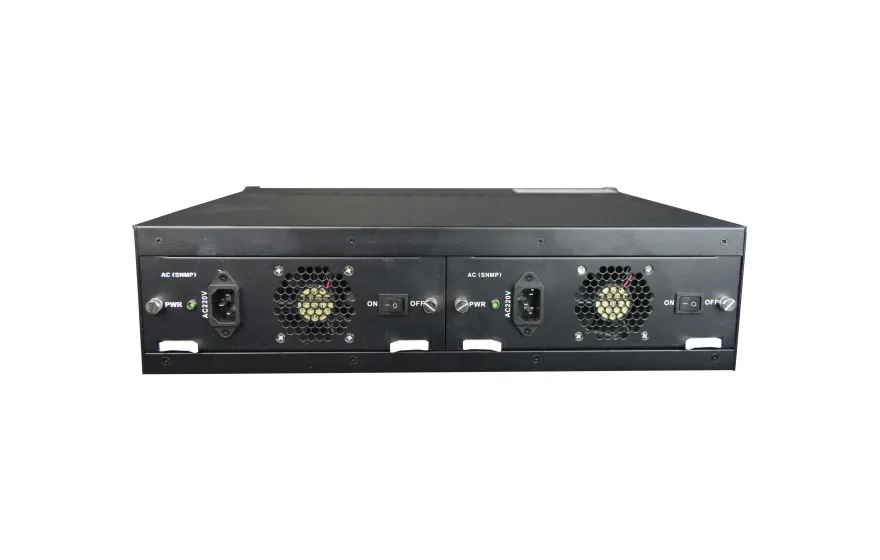

光纤收发器集中式机框(独立式/1U/2U/4U/6U)

型号：FCK10/FCK11/FCK12/FCK14次留言分享

描述：光纤收发器综合机架/机框是一种能满足用户集中使用、集中管理的最经济型的单台独立插卡式与标准19英寸1U/2U/4U 机架。系统具有过温、过压、过流保护装置。19 英寸机框可以提供双电

产品描述

功能特点

产品描述

光纤收发器综合机架/机框是一种能满足用户集中使用、集中管理的最经济型的单台独立插卡式与标准19英寸1U/2U/4U 机架。系统具有过温、过压、过流保护装置。19 英寸机框可以提供双电源1+1备份供电与集中式SNMP网管，极大提高机房的利用面积。

功能特点

◆ 标准19 英寸机箱，可安装在机房机架中，便于统一管理和维护；

◆ 采用模块化电源设计，维护方便，屏蔽性更好；

◆ 防止了电源产生的电磁信号干扰模块组的正常运行；

◆ 机架可同时插入多块电话光端机板卡，可以混插多种的板卡；支持热插拔功能，插入网管卡时支持集中式SNMP网管功能；

◆ 全符合电信级运营要求，平均无故障工作时间10万小时以上；

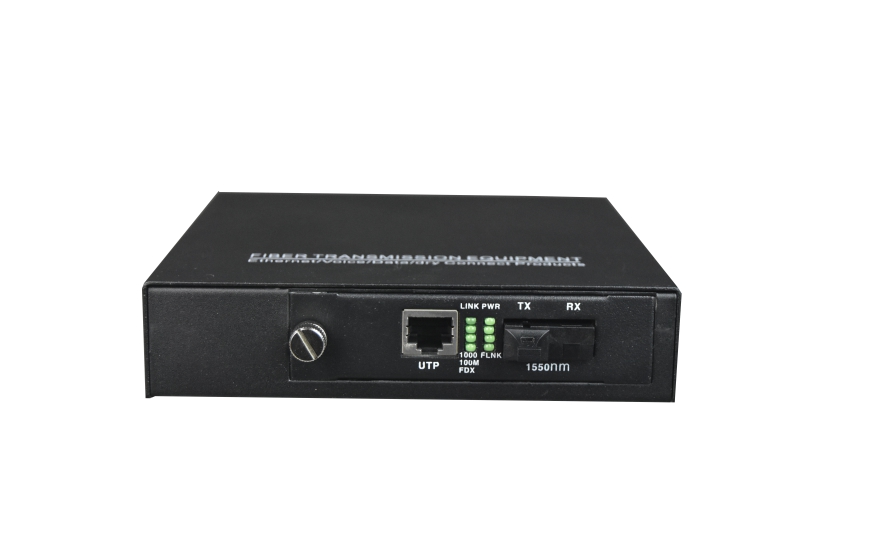

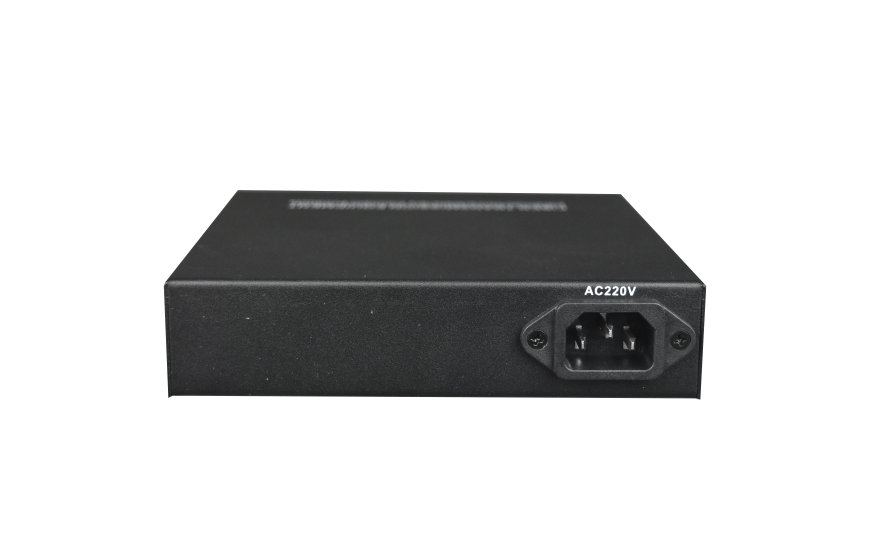

◆ 独立单台插卡式可以插入2U的卡片1片，电源可以为AC220V或DC电源可选，支持的板卡有1-２路光纤收发器卡;

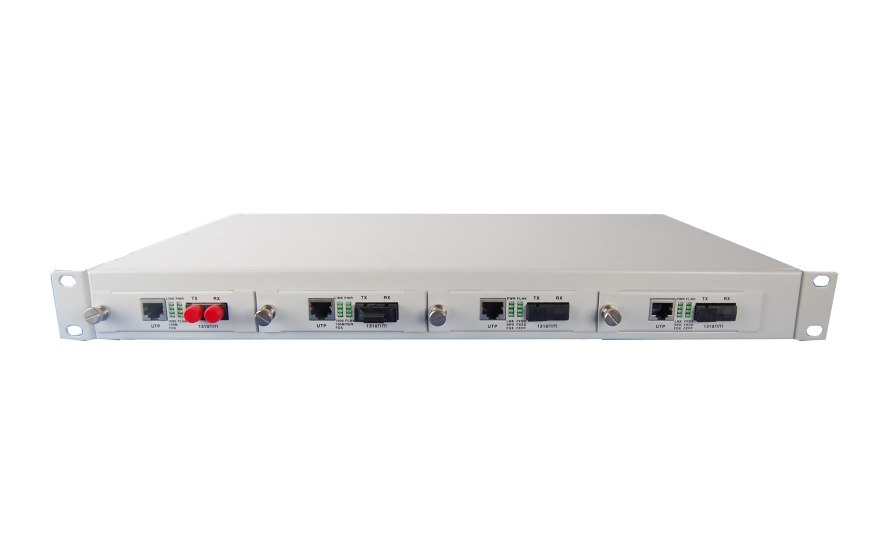

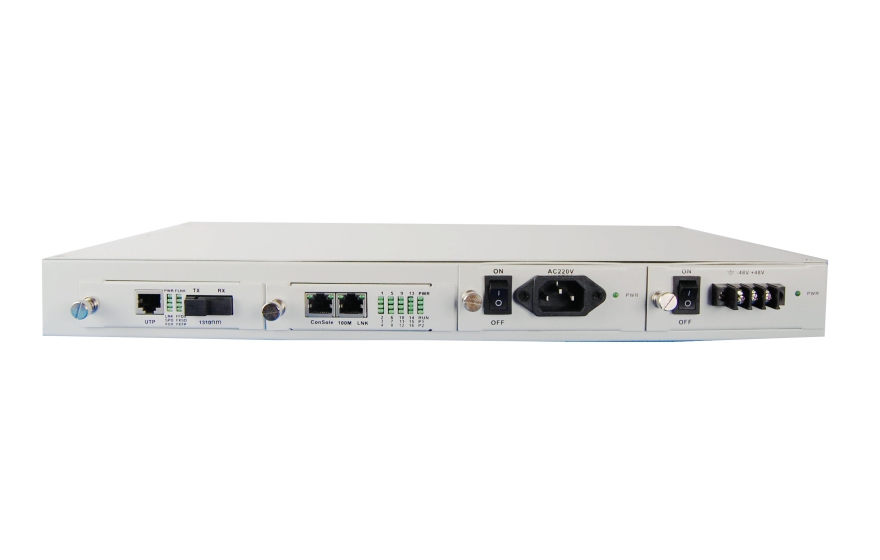

◆ 1U机框为6槽位加可插拔双电源，可以插入6块与2U机框通用的收发器卡并可以进行SNMP网管支持的板卡有1-２路的各类光纤收发器卡;

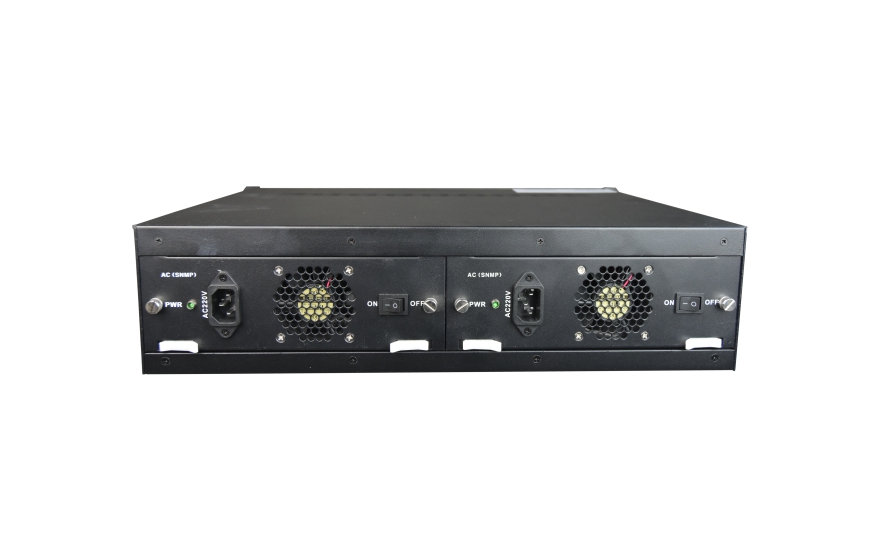

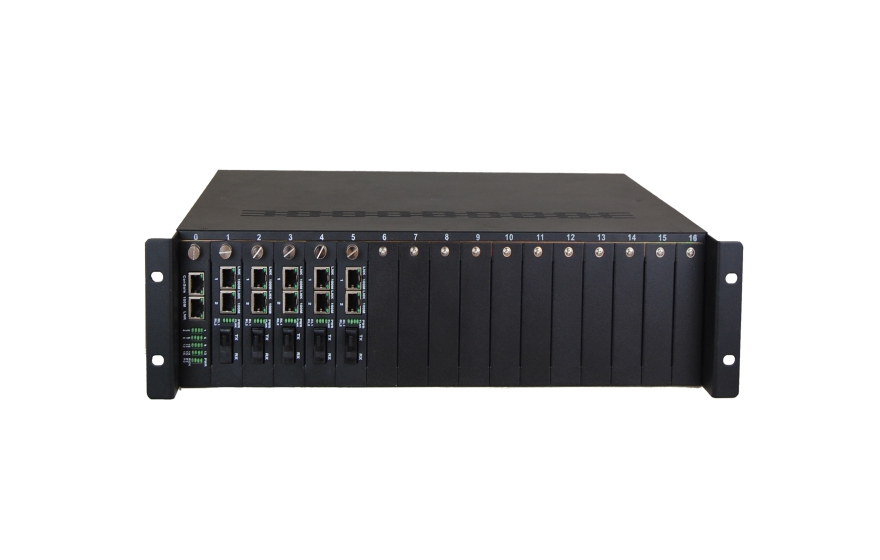

◆ 2U机框为17槽位加可插拔双电源，可以插入17块与2U电话光端机卡并可以进行SNMP网管支持的板卡有1-２路的各类光纤收发器卡;

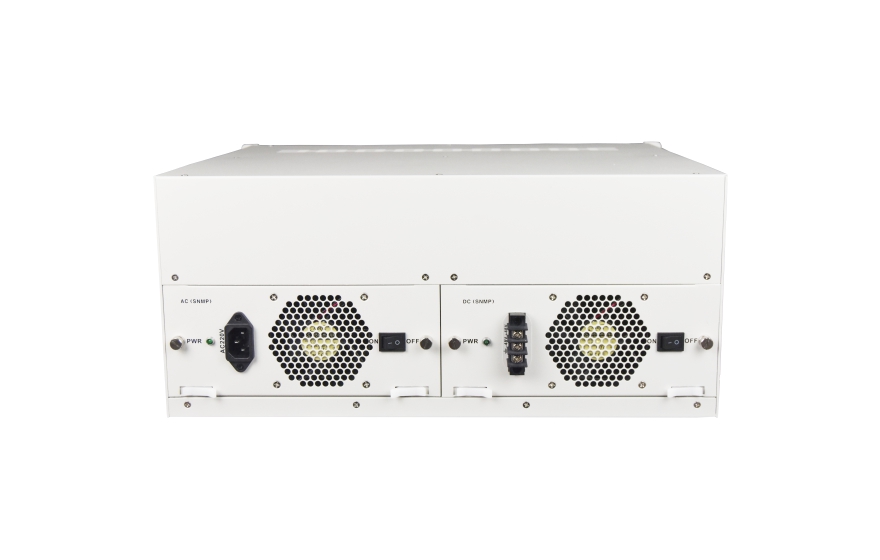

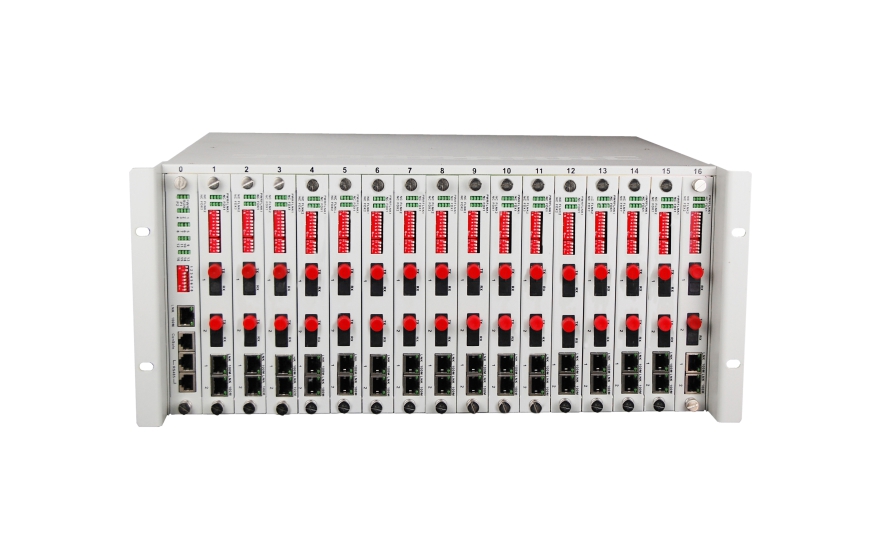

◆ 4U机框为17槽位加可插拔双电源，可以插入17块与4U电话光端机卡并可以进行SNMP网管支持的板卡有1-８路的各类光纤收发器卡;

技术参数

◆ 光纤部分

多模光纤:

50/125um 或 62.5/125um，

最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )

波长： 820nm

发射功率： -12dBm (Min) ~ -9dBm (Max)

接收灵敏度： -28dBm (Min)

链路预算： 16dBm

单模光纤:

8/125um， 9/125um，

最大传输距离 40Km(实际如需更大距离需定制)

传输距离： 40KM@9/125um 单模光纤，衰减(0.35dbm/km )

波长： 1310nm

发射功率： -9dBm (Min) ~-8dBm (Max)

接收灵敏度： -27dBm (Min)

链路预算： 18dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 10/100/1000M以太网接口

协议：符合IEEE 802.3z，IEEE 802.3ab

速率：10/100/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 串行接口

波特率： 0-115.2K

接口特性： EIA-RS232/EIA-RS422/EIA-RS485

物理接口：接线端子/RJ45

◆ 环境指标

工作温度：-10℃~+60℃(商业级)/-40℃~+85℃(工业级)

储存温度：-40℃~+85℃

工作湿度：0%~95%（无凝结）

MTBF：＞100000小时
