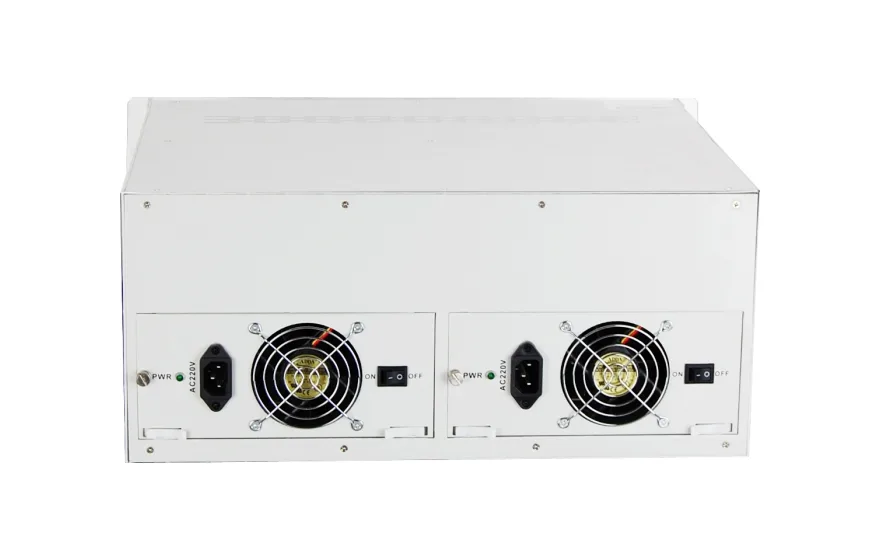

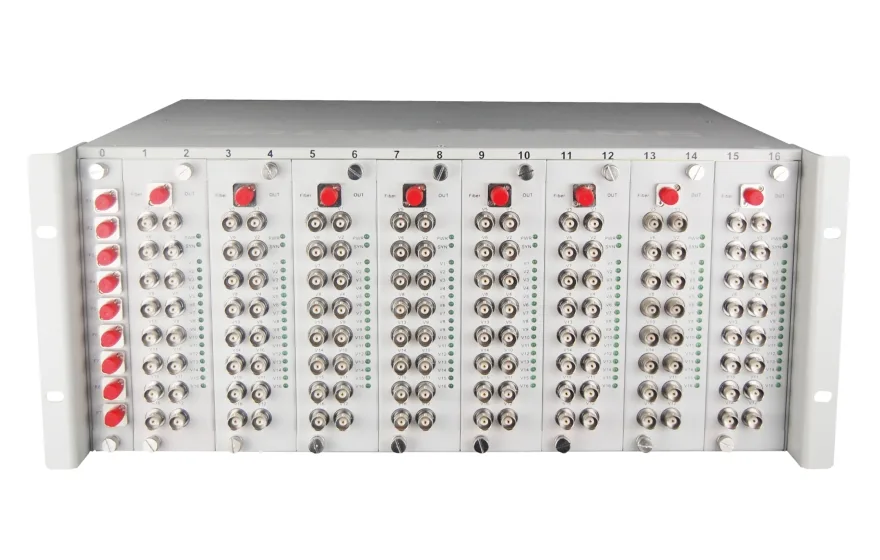

  • 飞畅科技-纯128路机框式视频光端机
  • 飞畅科技-纯128路机框式视频光端机

纯128路机框式视频光端机

型号：FCV-V128T/R次留言

描述：128路视频单纤传输4U机框，配置8块卡16路视频卡

产品描述
    128路综合复用视频光发射机/接收机采用数字编码技术，可将128路视频信号通过一根单模光纤实现远距离双向传输。
    128路综合视频光端机为19英寸4U 17槽机架式，由8块16路视频板与一块CWDM板组成，每16路视频为一个单元，采用CWDM粗波分复用技术，总共出8个波长，总共可以插入8块视频接口卡。安装与维护方便，适用于不同的工作环境。
功能特点
◆ 128路视频光端机为单纤传输；
◆ 设备为4U 19英寸17槽机框，总共有8个功能板组成 16路纯视频板占用两个槽位，16路视频多功能接口板占用3个槽位；
◆ 扩容方便，增加板卡即可，维护方便，更换板卡即可；
◆ 数据接口与视频接口带防雷保护防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波8/20μs 开路峰值输出电压6KV标准；
◆ 可以检测收无光时，远端设备是掉电或断纤；
◆ PAL/NTSC/SECAM全制式兼容，演播级传输质量；
技术参数
◆    视频接口
   视频带宽：     5Hz ～10MHz
   信号电平：      1Vp-p(典型值)
   采样频率：      16.4M
   信号阻抗：      75Ω
   信号接口：      BNC(PAL、NTSC、SECAM制式兼容)
   微分增益（DG）：    ＜1.3 % (典型值)
   微分相位（DP）：     ＜1.3° (典型值)
   信噪比（SNR）：   ＞63 dB(加权)
◆    光学
   振铃电压：        75V
   振铃频率：        25Hz
   工作波长：1470149015101530155015701590和1610nm
   光纤：单模9/125um
   光接口：FC 、SC、ST
   光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制。
◆    电器和机械特性
   电压：       AC165V ~ 265V；DC –48V；DC +24V
   功耗：       ≤75W
   独立安装尺寸： 445(长)*200(高)*365(深)
   重量：8.5kg
◆    工作环境
   工作温度：          -10℃ ~50℃
   工作湿度：          5% ~ 95% (无凝露)
   存储温度：          -40 ℃~ 80℃
   存储湿度：          5%~ 95% (无凝露)
应用方案

纯128路机框式视频光端机
