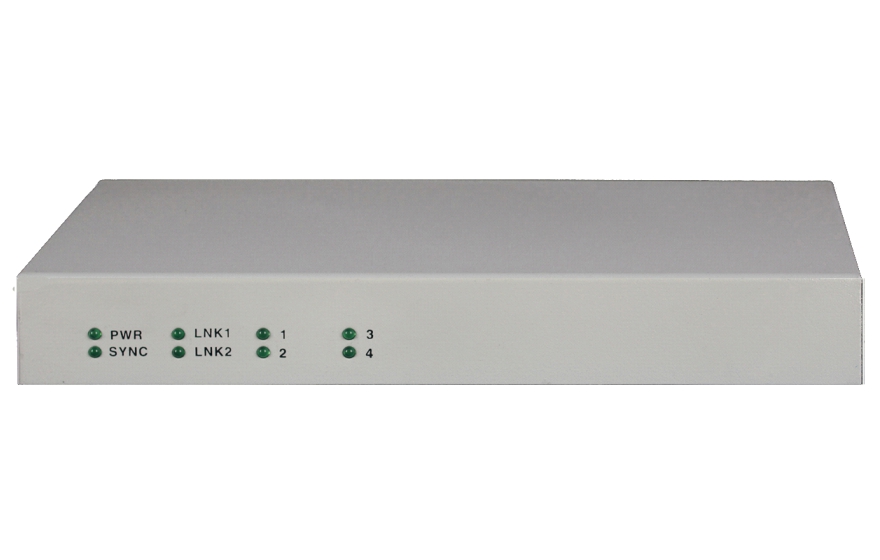

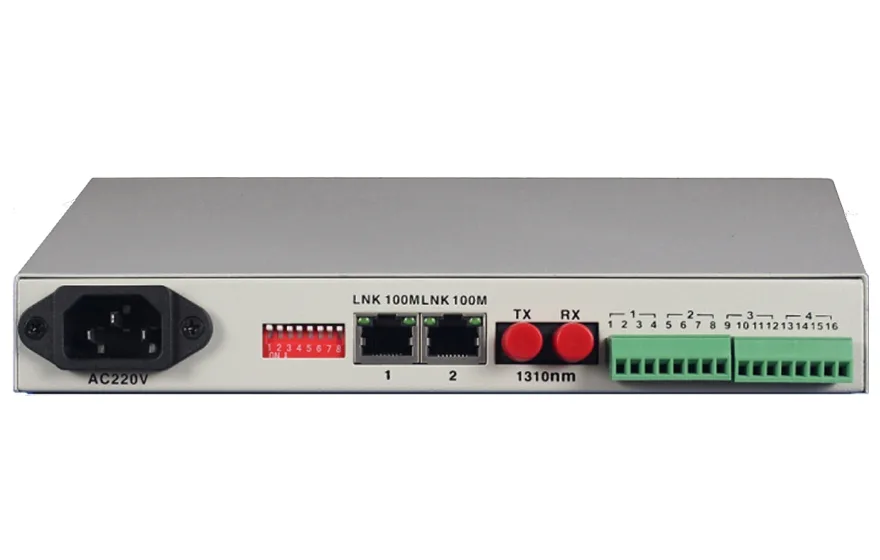

4路RS232/422/485(三种接口同时提供)光猫

型号：FCP-RDQ4次留言分享

描述：提供4路串口，每路端口同时支持RS232/422/485三种业务接口可以通过DIP开关设置串口类型。

产品描述

功能特点

产品描述

本系列设备采用大规模FPGA设计，提供4路串口，每路端口同时支持RS232/422/485三种业务接口。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择，具有很高的性能价格比。有效通信距离可达0-120KM，串行口的通信速率可达0-115.2KBPS。
由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资。

功能特点

◆ 提供4路串口，每路串口同时提供RS232/422/485三种串行接口(接口类型可以通过DIP开关设置)，方便现场开通业务;
◆ 可以自动检测、控制RS-485数据流不必要用握手信号来控制数据流向;
◆ 具备自动侦测串口信号波特率的能力;
◆ 自动检测设备收无光时是对端设备断电，或是光纤断线，并在LED上指示;
◆ 可以提供网管，机架式设备网管接口采用SNMP;
◆ 串行数通道可以传输异步从300-115.2Kbps波特率自适应的串口数据;
◆ 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准;

技术参数

◆ 光纤部分

光口：1

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(对应Txd+) B(对应Txd-) Signal Ground

RS-232: RXD TXD Signal Ground

◆ 电源需求

系统电源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤3W

◆ 尺寸大小

桌面型： 216（宽）X138（深）X31（高）mm

◆ 工作环境

工作温度： -10℃ ~50℃

工作湿度： 5% ~ 95% (无凝露)

存储温度： -40 ℃~ 80℃

存储湿度： 5%~ 95% (无凝露)

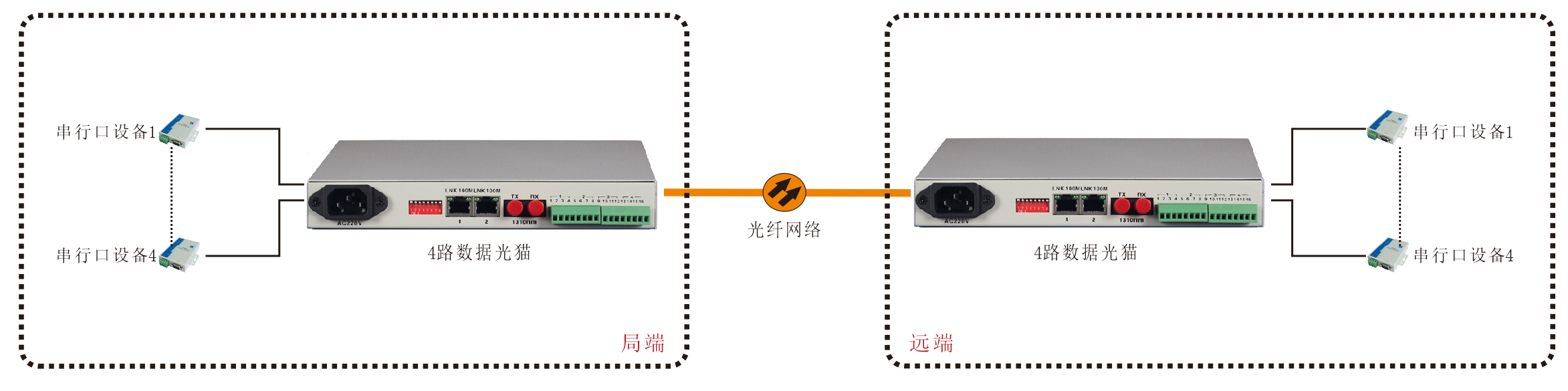

应用方案

注：提供4路串口，每路串口的接口类型RS232/422/485 现场可以通过拔码开关选择

资料下载

4路RS232/422/485(三种接口同时提供)光端机.pdf
