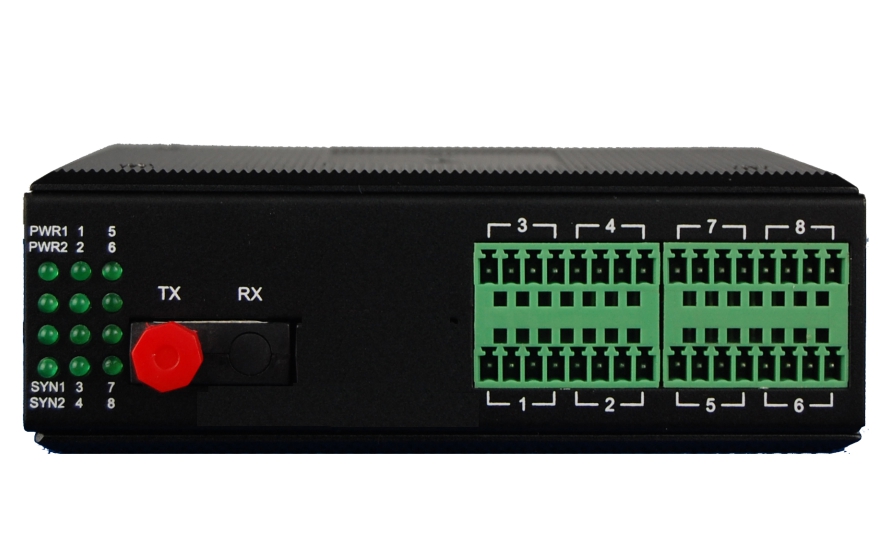

工业轨式1-4路RS232/422/485(三种接口同时提供)光猫

型号:FCP-RDQ4G留言

描述:本系列采用工业级设计,大规模FPGA设计,提供1-4路串口,每路端口同时支持RS232/422/485三种业务接口。

产品描述
    本系列采用工业级设计,大规模FPGA设计,提供1-4路串口,每路端口同时支持RS232/422/485三种业务接口。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择,具有很高的性能价格比。有效通信距离可达0-120KM,串行口的通信速率可达0-115.2KBPS。
 由于采用了光纤作为传输介质,可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁,同时省去了原来使用铜线时的雷电浪涌保护设备投资。
    工业轨式设计IP40防护等级;
功能特点
◆  提供1-4路串口,每路串口同时提供RS232/422/485三种串行接口(接口类型可以通过DIP开关设置),方便现场开通业务;
 可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向;
 具备自动侦测串口信号波特率的能力;
 自动检测设备收无光时是对端设备断电,或是光纤断线,并在LED上指示;
 可以提供网管,机架式设备网管接口采用SNMP;
 串行数通道可以传输异步从300-115.2Kbps波特率自适应的串口数据;
 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
 支持宽范围交直流输入支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护
 符合工业四级电磁兼容性要求
 超强防雷功能:防雷击,可抗感应高压,防浪涌等
 无风扇高效散热,降低修复时间
 IP40外壳防护等级,能够经受住恶劣环境的考验

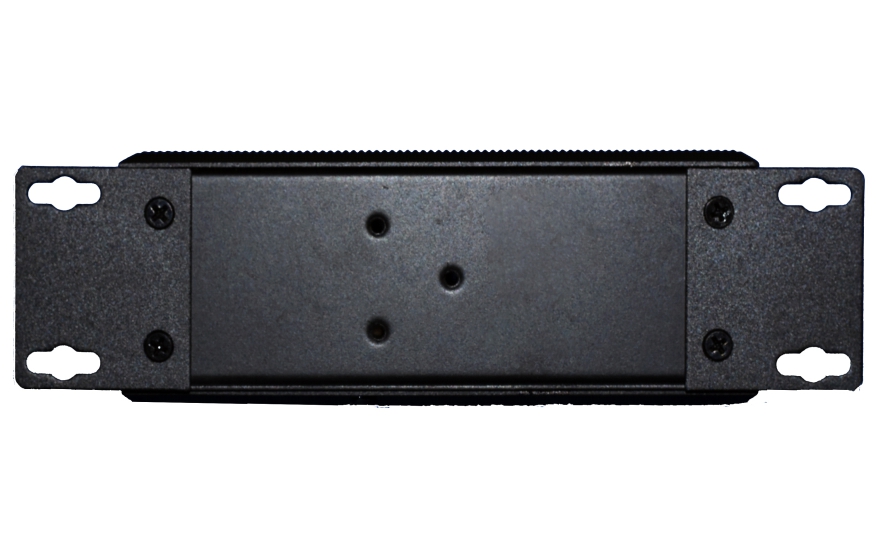

 导轨或壁挂式安装
 宽温型:工作温度-40℃~ +85℃
 所有型号皆通过100%烤机测试,保修期:5年
技术参数
◆    光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
     单模1310/1550nm:≥-9dBm
     多模850nm:-18dBm
     多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆    RS232/422/485接口
   标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
    连 接 器:   凤凰端子
◆    电源

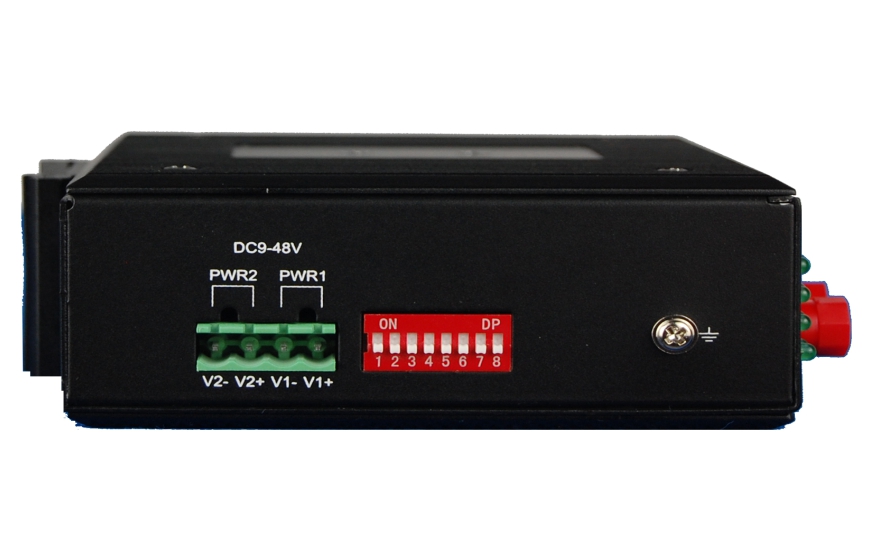

    冗余双电源输入:    DC9-48V 功耗<5W
    过载保护:           支持
    反接保护:           支持
    冗余保护:           支持
    接入端子:           4芯5.08mm间距插入式端子
◆    机械与产品尺寸
   外壳:          IP40防护等级,铝合金材质
   尺寸:                133mm(长) x 120mm(宽) x 40.0mm(高)

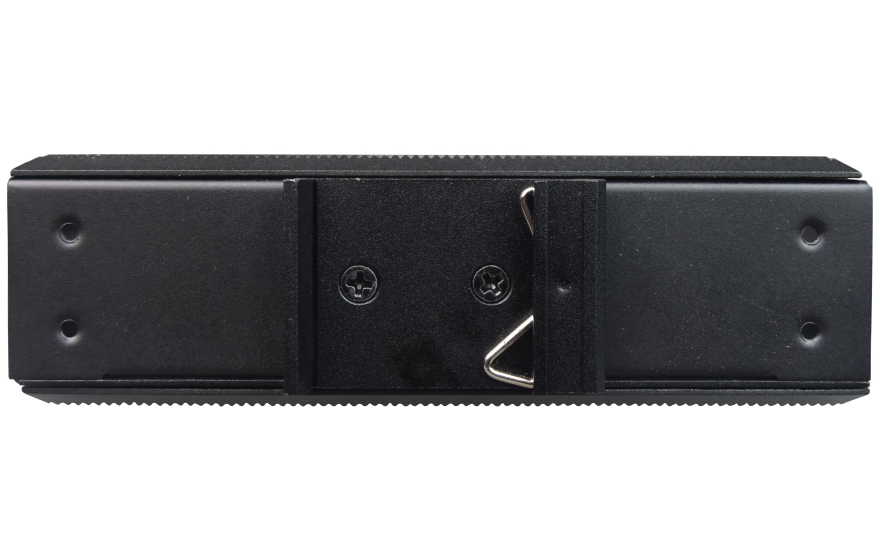

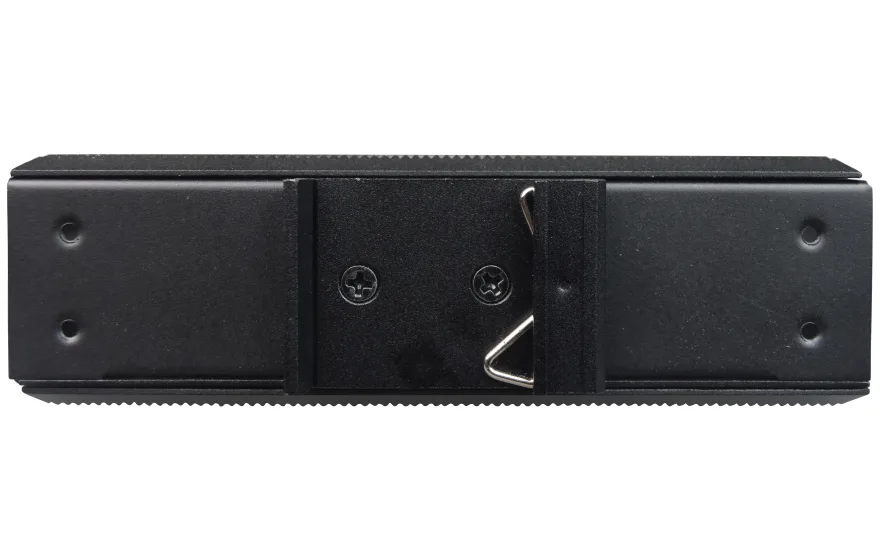

   安装方式:  导轨安装、壁挂式安装
   重量:                0.685kg/台
◆    工作环境
   工作温度:          -40℃ ~85℃
   工作湿度:          5% ~ 95% (无凝露)
   存储温度:          -40 ℃~ 90℃
   存储湿度:          5%~ 95% (无凝露)

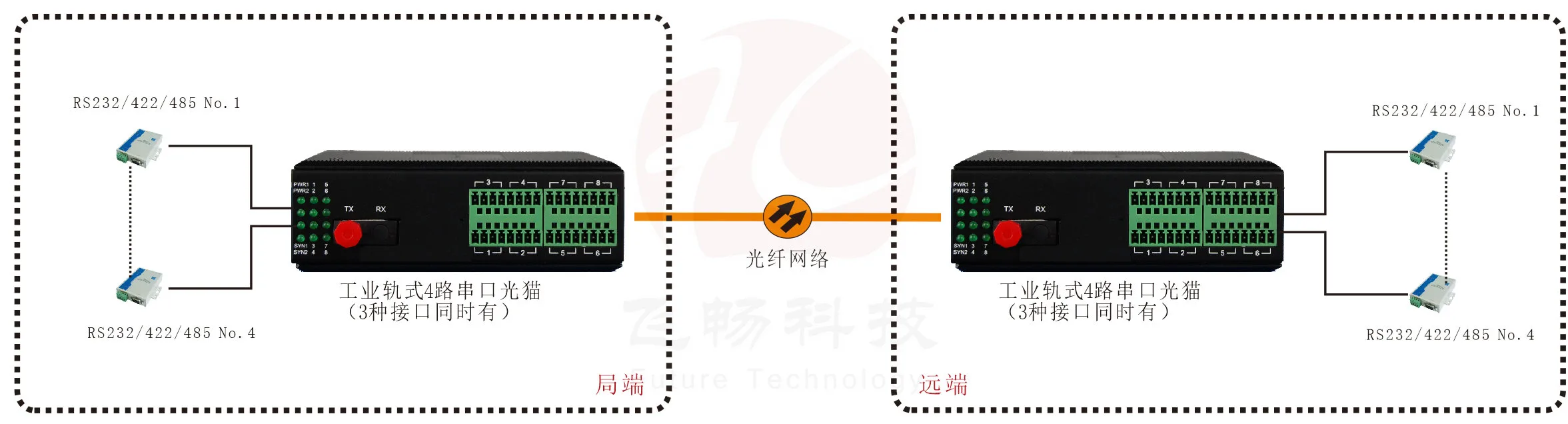

应用方案
