光纤收发器元器件指标介绍

浏览次数:发布时间:2020-06-08

       在以太网光纤收发器设计中,元器件的选择举足轻重,它决定了产品的性能、寿命和成本。光电介质转换芯片(OEMC)是整个收发器的核心。选择介质转换芯片是以太网光纤收发器设计的第一步,也是非常重要的一步。它的选择直接影响和决定了其它元器件的选择。接下来我们就跟随飞畅科技的小编一起来详细了解下光纤收发器各个元器件的指标。

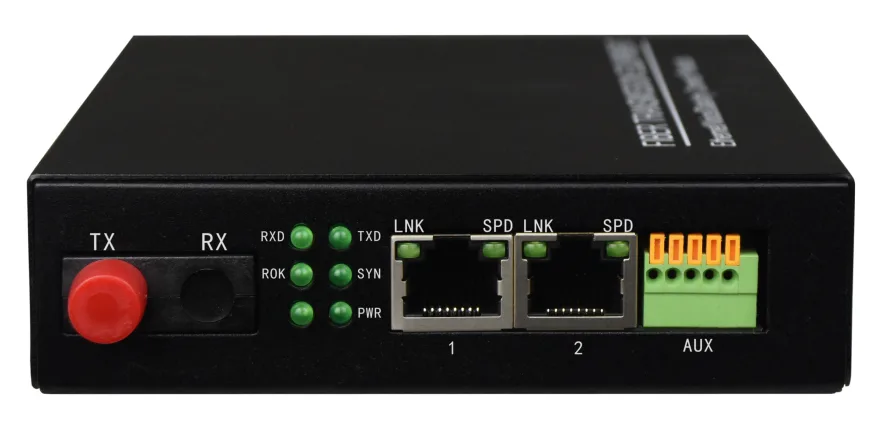

光纤收发器元器件指标介绍
       光电介质转换芯片的主要性能指标有:
       一、网管功能
       网络管理是网络可靠性的保证,是提高网络效益的方式,网络管理的运行、管理、维护等功能可以大大增加网络的可用时间,提高网络的利用率、网络性能、服务质量、安全性和经济效益。但研制有网管功能的以太网光纤收发器所需的人力、物力远远超过无网管的同类产品,主要表现在:
       (1)硬件投资
       以太网光纤收发器网管功能的实现需要在收发器电路板上配置网管信息处理单元来处理网管信息,该单元利用介质转换芯片的管理接口获取管理信息。管理信息与网路上的普通数据共用数据通道。带网管功能的以太网光纤收发器,元器件种类及数量多于无网管的同类产品,相应地,布线复杂,开发周期长。杭州飞畅科技长期致力于光纤收发器产品的开发,为了优化产品的设计,使产品更加稳定,增强产品功能,自主开发了光纤收发器介质转换芯片,使产品的集成度更高,有效地减少了因多种芯片之间协同工作所造成的不稳定因素。新开发的芯片具有光纤线路质量在线测试、故障定位、ACL等很多实用性很强的功能,既能有效的保护用户投资,又能将极大地减少用户的维护成本。
       (2)软件投资
       有网管功能以太网光纤收发器的研发工作除了硬件布线外,软件编程更为重要。网管软件的开发工作量较大,包括图形化用户接口部分、网管模块嵌入式系统部分、收发器电路板上网管信息处理单元部分。其中网管模块嵌入式系统尤为复杂,研发门槛较高,需要使用嵌入式操作系统,如VxWorks,linux等。需要完成SNMP代理,telnet、web等复杂软件工作。
       (3)调试工作
       有网管功能以太网光纤收发器的调试工作包括两部分:软件调试和硬件调试。在调试过程中,电路板布线、元器件性能、元器件焊接、PCB板质量、环境条件以及软件编程中的任一因素都会影响以太网光纤收发器的性能。调试人员必须具备综合素质,全面考虑收发器出现故障的各种因素。
       (4)人员的投入
       普通以太网光纤收发器的设计只需一个硬件工程师便可完成。有网管功能的以太网光纤收发器的设计工作除了需要硬件工程师完成电路板布线外,还需要众多软件工程师完成网络管理的编程,而且要求软硬件设计者密切配合。

       二、兼容性
       OEMC应支持IEEE802、CISCO ISL等常用网络通信标准,以保证以太网光纤收发器有良好的兼容性。

       三、环境要求
       a. 输入输出电压。OEMC的工作电压多为5伏或3.3伏,但以太网光纤收发器上另一个重要的器件——光收发一体模块的工作电压绝大多数为5伏。若两者工作电压不一致,则会增加PCB板布线的复杂程度。
       b.工作温度。在选择OEMC的工作温度时,开发人员需从最不利的条件出发并留有余地,比如夏天最高气温达40℃,而以太网光纤收发器机箱内部因为各种元器件尤其是OEMC发热。因此,以太网光纤收发器工作温度的上限指标一般不应低于50℃。

       好了,以上内容就是飞畅科技关于光纤收发器元器件指标的相关详细介绍,希望能对大家有所帮助!飞畅科技20年专业从事光端机工业级交换机、光纤收发器、协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流,咨询热线:0571-8700-7140。
