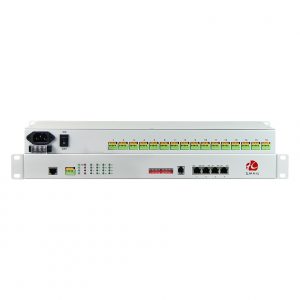

RS485集线器工作原理及接线方法详解

浏览次数:发布时间:2023-11-07



RS485集线器作为实现多设备通信的关键中介,在工业自动化、智能楼宇等领域有着广泛应用。本文旨在详细解析RS485集线器的工作原理及其接线方法。


RS485集线器工作原理
RS485集线器利用RS485总线标准,支持半双工通信模式。其工作原理基于差分信号传输,意味着数据通过两条线(通常标记为A和B)传递,一个为正信号,一个为负信号,使得通信在长距离和高干扰环境下更加稳定。这种方式使得RS485集线器能够连接多达32个节点设备。

接线方法详解
确定供电需求:确保RS485集线器接收到稳定的电源供电,其规格要与集线器标识相匹配。
连接通信线:将总线的A、B信号线分别接入集线器的A+和B-端子。应使用屏蔽双绞线以减少干扰。
连接设备节点:按照设备手册将每个RS485设备的通信线接到集线器对应的端子上,注意保持A、B线的一致性。
接地处理:为了稳定信号,减少电磁干扰,将集线器的接地端子连接到系统的地线上。
测试与调试
在通电之前使用万用表检查所有连接,确保无短路或断路。
设定设备地址和参数,避免地址冲突,并确保通信参数(波特率、数据位、停止位、奇偶校验位)一致。
通过发送测试信号,检查数据是否能在总线上正确无误地传输。
常见问题及解决方法
信号反射问题:在总线的两端安装120欧姆终止电阻,以降低信号反射。
线缆选择:根据通信距离和环境,选择合适规格的屏蔽双绞线。
接地不当:确保集线器良好接地,否则可能引起通信不稳定。

掌握了RS485集线器的工作原理和正确的接线方法,就能够有效地解决多个设备的通信问题。在布线、安装和调试过程中,注意上述各项要点,将有助于构建一个稳定可靠的通信网络。
