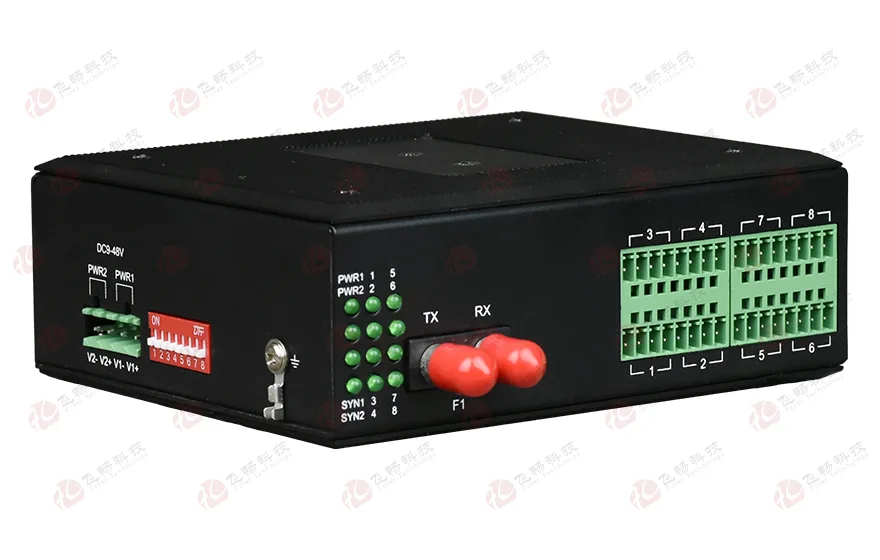

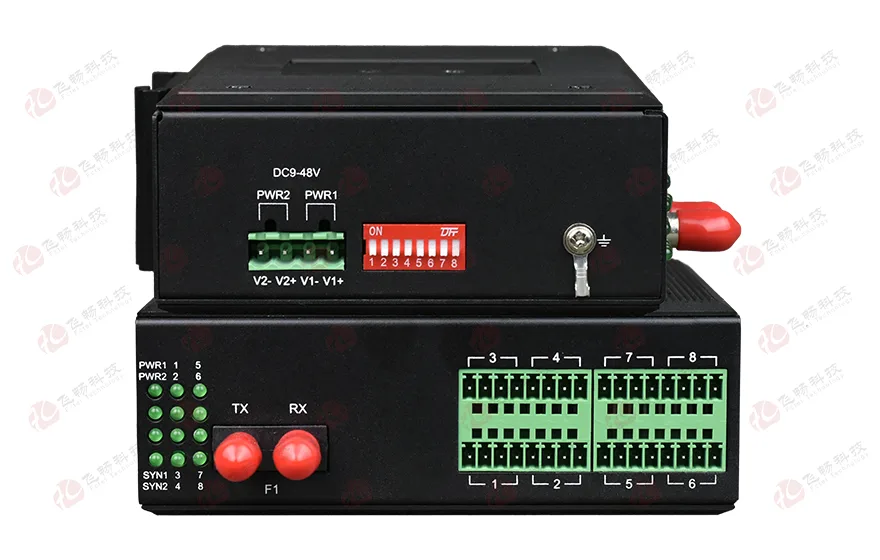

工业轨式 1-8路 4-20MA 模拟量光端机(带24V输出)

型号：FCP-A8G次留言分享

描述：工业轨式 1-4路4-20MA 模拟量光端机，带24V电源输出，FPGA并行读写，非MCU顺序读写模式，每路模拟量时延＜0.1ms

产品描述

功能特点

产品描述

本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1~8 通道模拟量信号（电流/电压）到光纤中继，每组模拟量有24V供电输出VO脚，方便给传感器等设备供电。该设备采用双电源供电，高性能FPGA可编程器件无MCU处理，高速转换，采样频率可以到20KHZ，12位 AD 转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了电缆传输距离受限的问题。

功能特点

◆ 该设备配对使用，本端信号输入，对端信号输出；

◆ 支持 4~20mA，1-8路电流量；或支持 0~10V/0~5V，1-8 路电压量；8路模拟量输入输出可任意组合；

◆ 8路模拟量的AD/DA 通道采用FPGA并行读写，非MCU顺序读写模式，每路模拟量时延＜0.1ms；

◆ 每路模拟量通过FPGA读取高速采样数据，采样速率为20K 次/秒，远高于市场同类产品；

◆ 每组模拟量有24V供电输出VO脚，方面给传感器等设备供电；

◆ 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20KM，ST/SC/FC 接口可选；

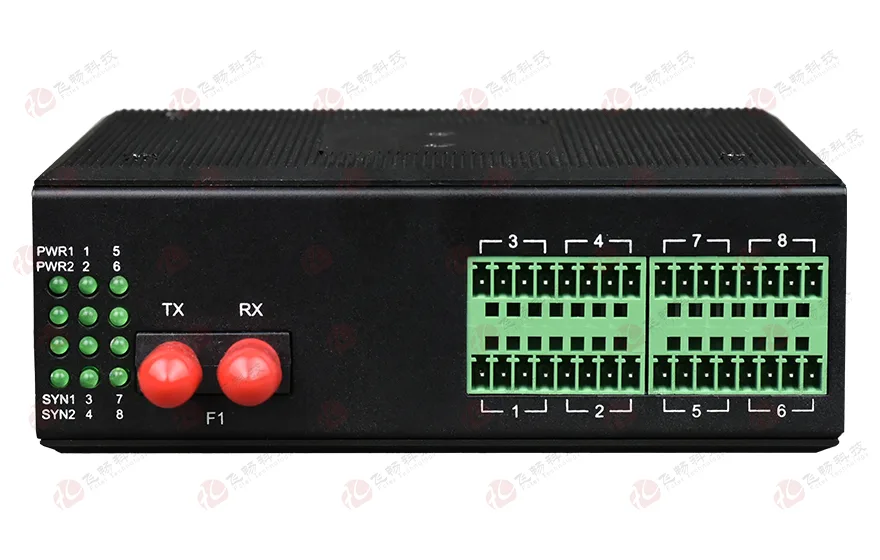

◆ 具有信号故障保护功能；全方位显示电接口和光纤运行状态；

◆ 4-20ma接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；

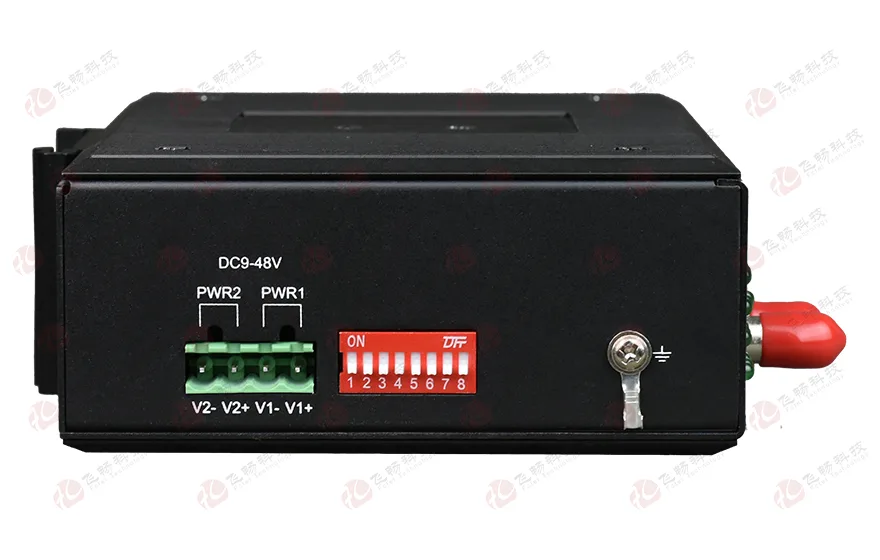

◆ 支持宽范围交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；

◆ 符合工业四级电磁兼容性要求；

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；

◆ 无风扇高效散热，降低修复时间；

◆ IP40外壳防护等级，能够经受住恶劣环境的考验；

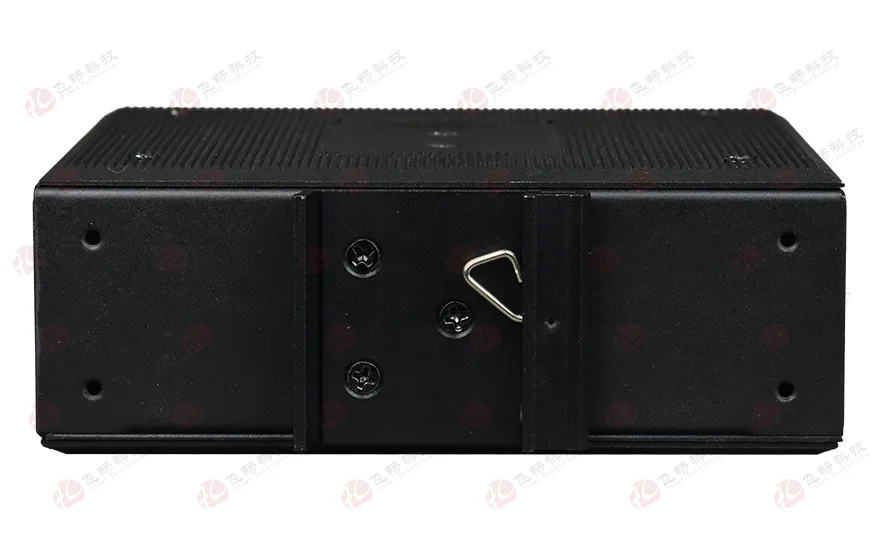

◆ 导轨或壁挂式安装；
◆ 宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试，保修期：5年。

技术参数

◆ 光纤部分

光口：1

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 电流模拟量：

输入输出范围： 0~20mA(包含 4~20mA)

分辨率： 12位

采样速率： 20K 次/秒

时间延迟： <0.1ms

最大负载能力： 600Ω

输入电阻： 125Ω

精度： 0.4%(常温)

输出24V电流：＜125ma/24V

◆ 电压模拟量：

输入输出范围： 0~10V(包含 0~5V)

分辨率： 12位

采样速率： 20K 次/秒

时间延迟： <1ms

最大负载能力： 600Ω

输入电阻： 100ΚΩ

精度： 0.4%(常温))

输出24V电流：＜125ma/24V

◆ 环境指标：

工作温度：-40℃—+85℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

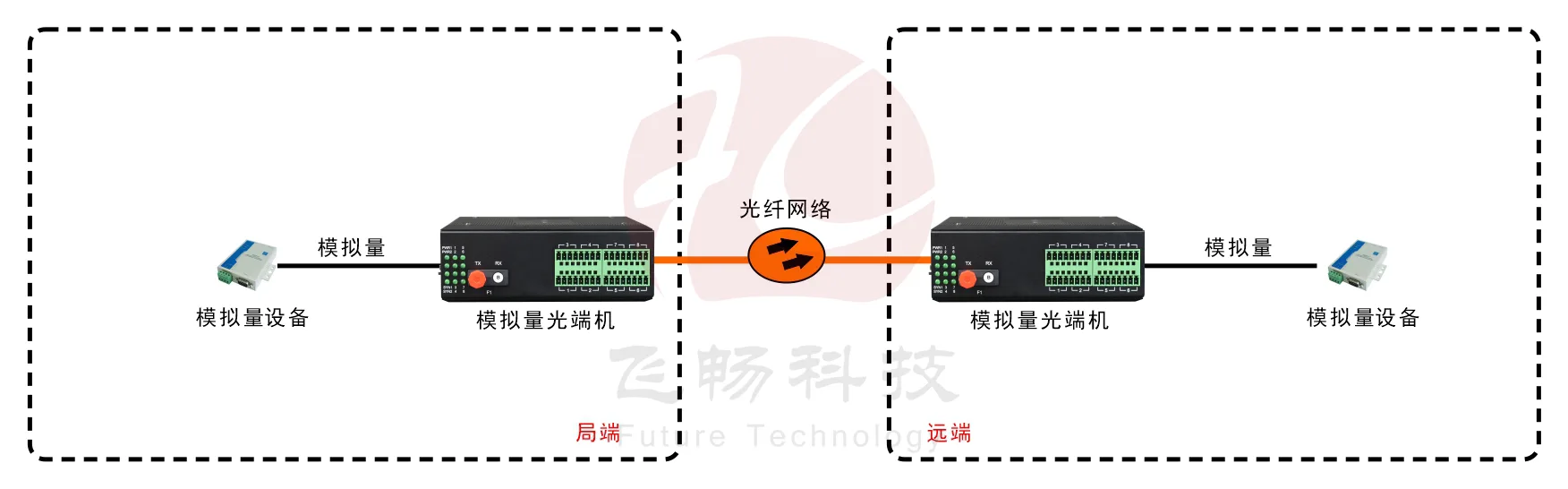

应用方案

工业轨式 1-8路 4-20MA 模拟量光端机(带24V输出)

产品尺寸

产品视频

资料下载

工业轨式 1-8路 4-20MA 模拟量光端机(带24V输出) 规格书
