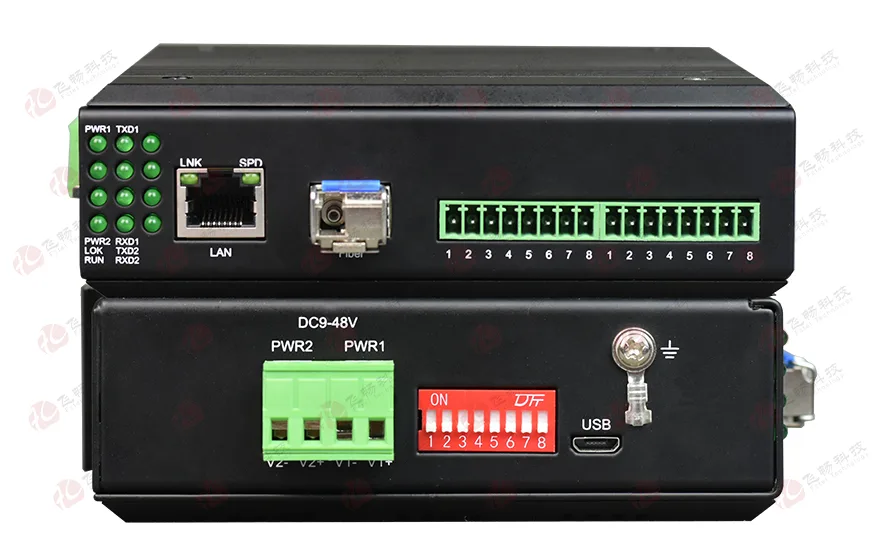

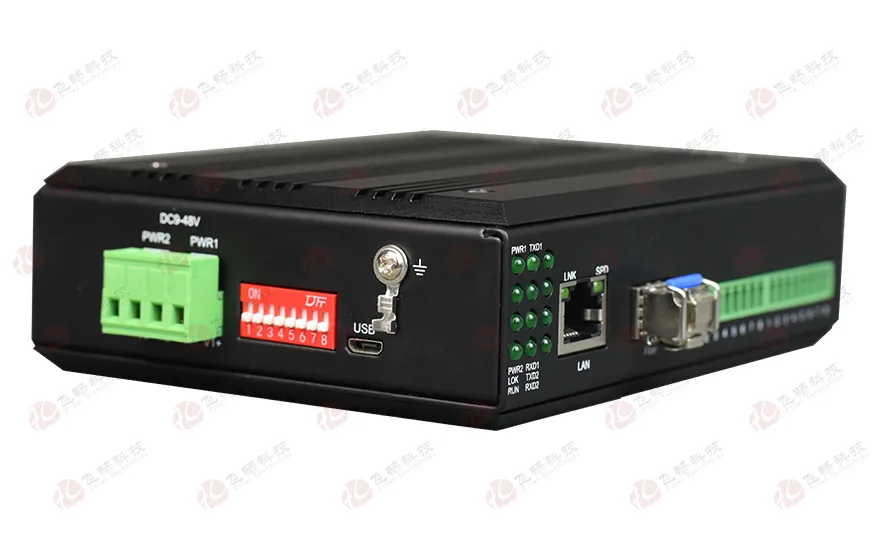

工业轨式 2路串口服务器 (带WEB与SNMP网管)

型号：FCT-201次留言分享

描述：该产品支持1-2路RS-232/RS-422/RS-485转1路百兆以太网Comb口（提供1路百兆电口或1路百兆光口），可以采用35mm轨式与壁挂式安装方式，能满足不同应用现场的需求。

产品描述

功能特点

产品描述

本工业轨式串口服务器是为IP40防护等级，是一款能让串口设备立即具备联网能力的串口联网服务器，可以把分散的串行设备、主机等通过网络来集中管理。该产品支持1-2路RS-232/RS-422/RS-485转1路百兆以太网Comb口（提供1路百兆电口或1路百兆光口），可以采用35mm轨式与壁挂式安装方式，能满足不同应用现场的需求。

串口服务器支持多种网络协议，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；每路串口支持4路TCP或UDP会话连接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；支持WEB访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置，通过简单的设置实现串口设备立即联网。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。

硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于PLC控制与管理、楼宇自控、医疗保健自动化系统、测量仪表及环境动力监控系统等。

可以用于许多嵌入式网络控制应用产品：

- 工业自动化生产

- 安防门禁：网络门禁、报警设备、红外探测报警、远程读卡器

- 智能家居设备：智能家居网关、智能插座、智能开关

- 网络 IO 控制器：工业远程 IO 输入、远程继电器控制

- 建筑智能和能源监控

- 医疗监控设备

功能特点

◆ 采用ARM Cortex -M4 ，主频 192MHz处理器；

◆ 支持1路百兆以太网Comb口（提供1路百兆电口或1路百兆SFP光口），支持SFP光模块DDM管理；

◆ 以太网支持10/100base-T(X)自适应以太网接口；支持自动协商（Auto-Nego Full&half duplex）支持自动交叉线检测（MDI/MDIX）；

◆ 串口支持300bps-921600bps线速无阻塞通信，支持波特率自动扫描匹配，支持客户自定义波特率；

◆ 串行数据接口符合RS-232/RS-485/RS-485相关标准，三种接口都有，可以通过拨码来设置不同的总线方式；

◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；

◆ 完成Modbus-RTU到Modbus-TCP透明转换，实现通过网络方式读取串口设备数据；

◆ 支持串口状态和串口参数监视，通信状态一目了然；

◆ 支持过网关，跨路由通信；支持虚拟串口驱动访问模式和网络中断自动恢复连接功能；

◆ 灵活的串口数据分帧设置，满足用户各种分包需求；

◆ 支持标准TCP/IP SOCKET应用程序访问TCP支持多连接，满足4个以内用户同时监控或管理串口设备；

◆ UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理串口设备；

◆ 支持Windows配置工具、串口和WEB等多种配置形式、支持SNMP网管；

◆ 支持本地和远程的系统固件升级；

◆ 支持宽范围9-55V交流与直流电源输入

◆ 支持内部隔离，冗余双电源输入;

◆ 电源支持过载保护、防反接保护;

◆ 符合工业四级电磁兼容性要求;

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;

◆ 无风扇高效散热，降低修复时间;

◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;

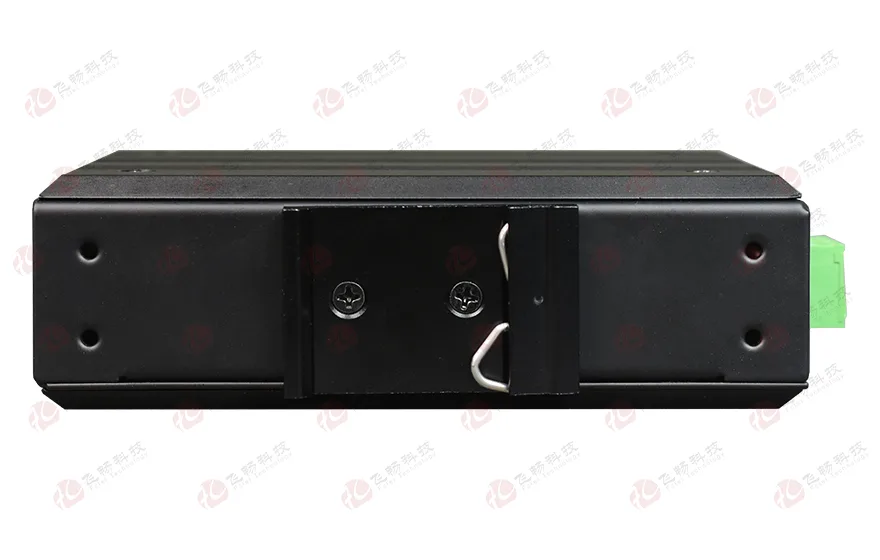

◆ 导轨或壁挂式安装;

◆ 宽温型：工作温度-40℃~ +85℃;

◆ 所有型号皆通过100%烤机测试;

技术参数

◆ 10/100M以太网接口

协议：符合IEEE 802.3ab，IEEE 802.3z

速率：10/100自适应m全/半双工自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面：

RS-422: TxD+ TxD- RxD+ RxD- GND

RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND

RS-485 2 wires: A(对应TX+) B(对应TX-) GND

RS-232: RXD TXD GND

◆ 环境指标

工作温度：-40℃—+85℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时
◆ 产品规格

产品型号	FCT-201
产品功能描述	在以太网上传输2路RS232/422/485串口，工业轨式
业务端口描述	2个RS232/422/485串行接口；1路百兆以太网电口/1路百兆以太网光口

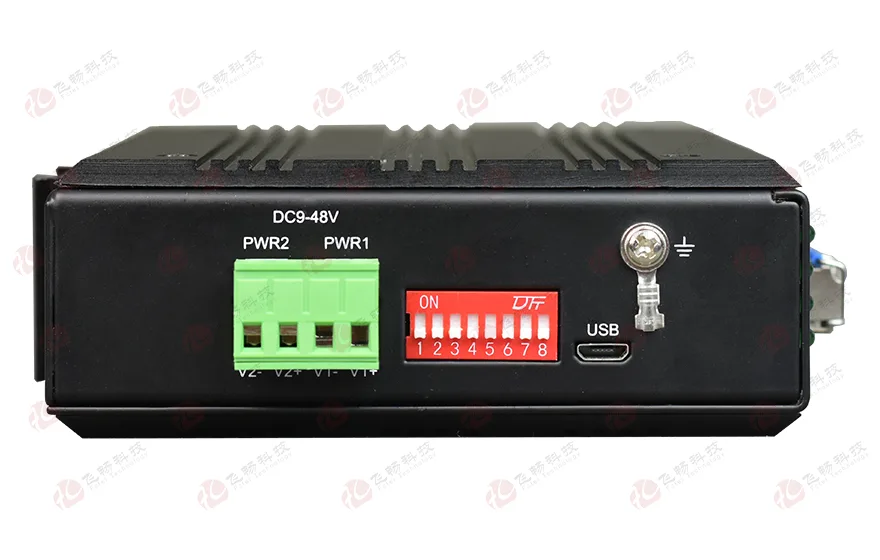

电源	冗余双电源电源输入DC9-55V 或AC7-43V功耗<5W 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子
产品尺寸	外壳：IP40防护等级，铝合金材质尺寸：133mm(长) x 120mm(宽) x 40.0mm(高) 装方式：导轨安装、壁挂式安装
重量	0.65Kg/台

应用方案

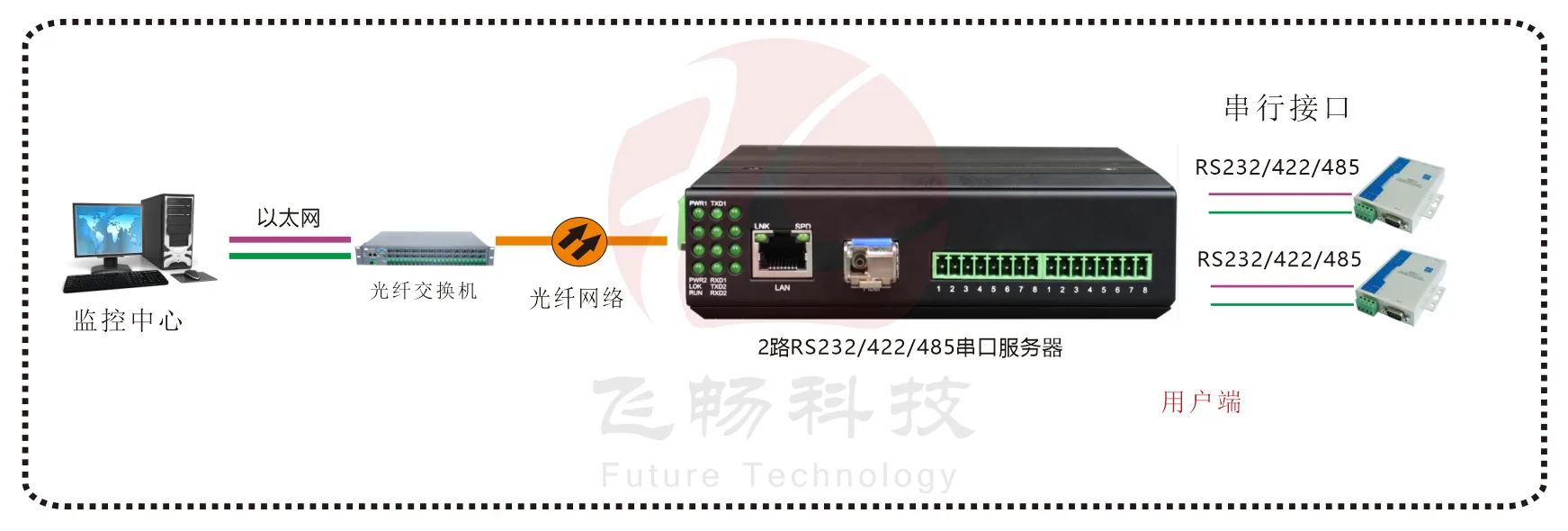

案例一：单台应用

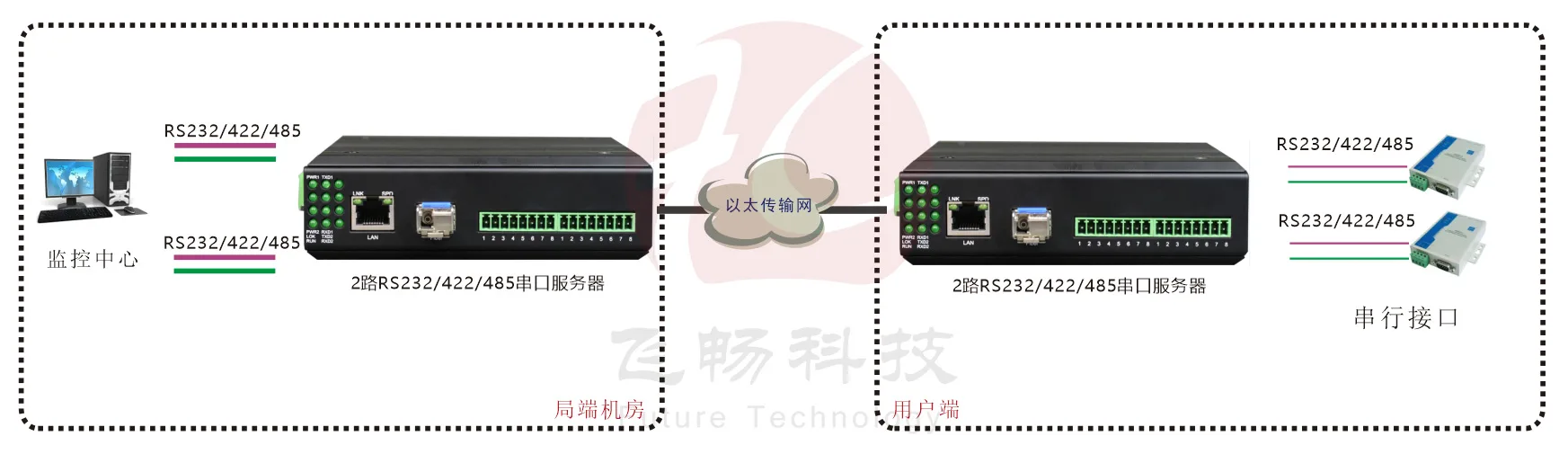

案例二：成对应用

产品尺寸

产品视频

资料下载

工业轨式2路串口服务器 (带WEB与SNMP网管)规格书
