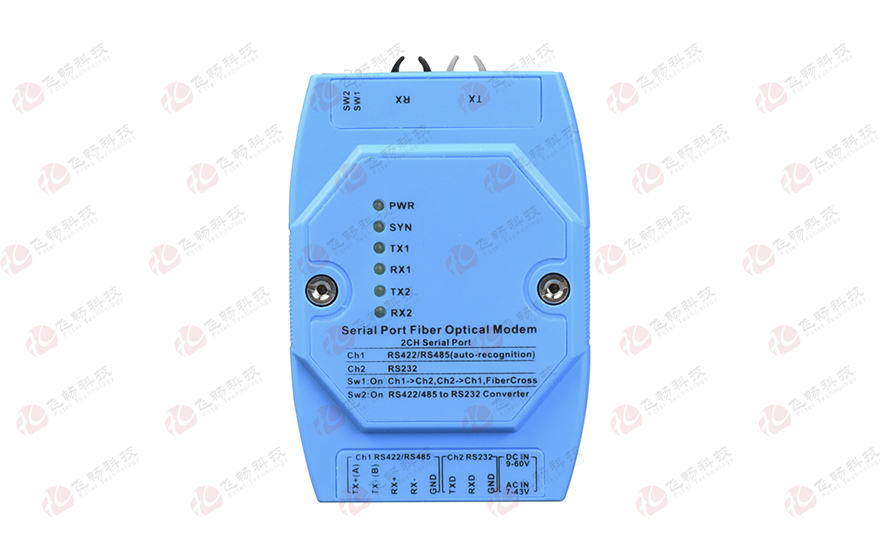

工业级1路串行接口(RS232与RS422/485)转塑料光纤光端机

型号：FCP-SD1次留言分享

描述：本光纤MODEM 提供1路串口转塑料光纤，支持1路RS232或1路422/485可选接口。该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，

产品描述

功能特点

产品描述

本光纤MODEM 提供1路串口转塑料光纤，支持1路RS232或1路422/485可选接口。该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，。
光纤发射兼容AVAGO HFBR-1521Z多模光纤对连，光纤接收兼容HFBR-2521，可以单台与AVAGO类型的光纤对连;

功能特点

◆ 基于自主知识产权的集成电路；
◆ 提供最多1路串口；串口支持1路RS232与1路422/485可选接口；
◆ RS485/422通道可以传输异步从0-512kbps波特率自适应的串口数据，RS232通道可以传输异步从0-256kbps波特率自适应的串口数据；
◆ 光纤发射兼容AVAGO HFBR-1521Z多模光纤对连，光纤接收兼容HFBR-2521，可以单台与AVAGO类型的光纤对连;
◆ 光中心波长: 650nm（600-680nm）;传输距离:最远200m（用标准的1mm塑料光纤）
◆ 串口防雷达到IEC61000-4-5(8/20μS)差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω)标准;
◆ DC9-55V或AC7-50V宽范围电源供电，电源具备极性自动检测功能，安装时无需区分正负极；
◆ 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;无风扇高效散热，降低修复时间;
◆ 提供DIN 35mm轨式安装，或壁挂式安装方式；

技术参数

◆ 光纤部份

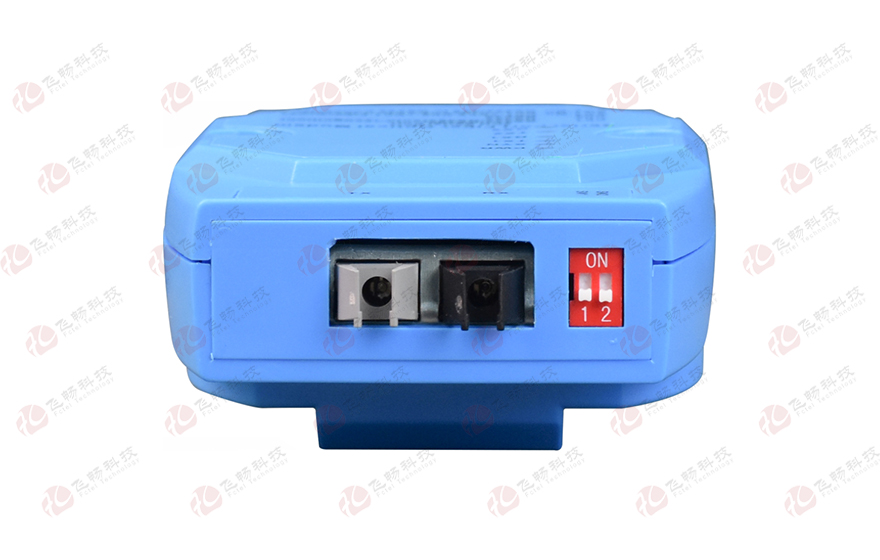

光口：2(发送+接收)
光纤：双纤
光纤接口：塑料光纤口
波长：600~680nm多模；
无中继传输距离：0~200m
典型发射功率: -5dBm~0dBm
接受灵敏度范围：0~ -28dBm
◆ 串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)

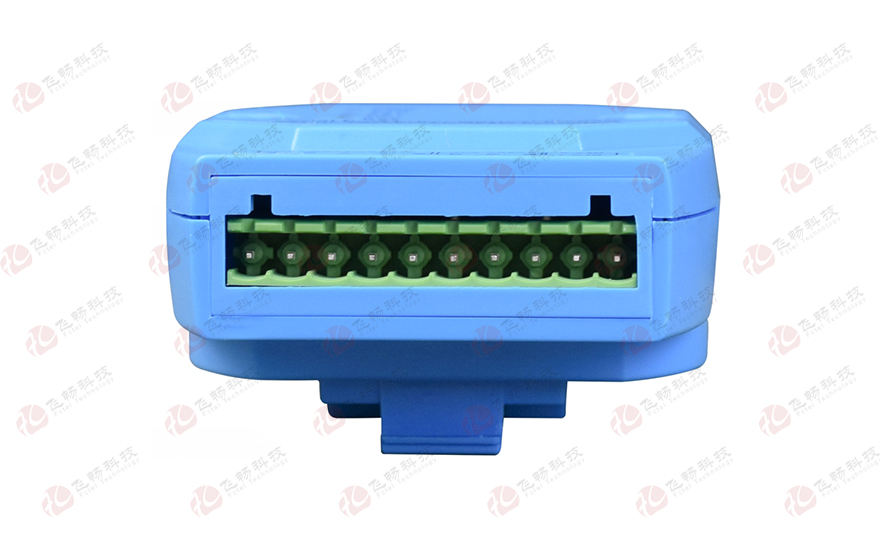

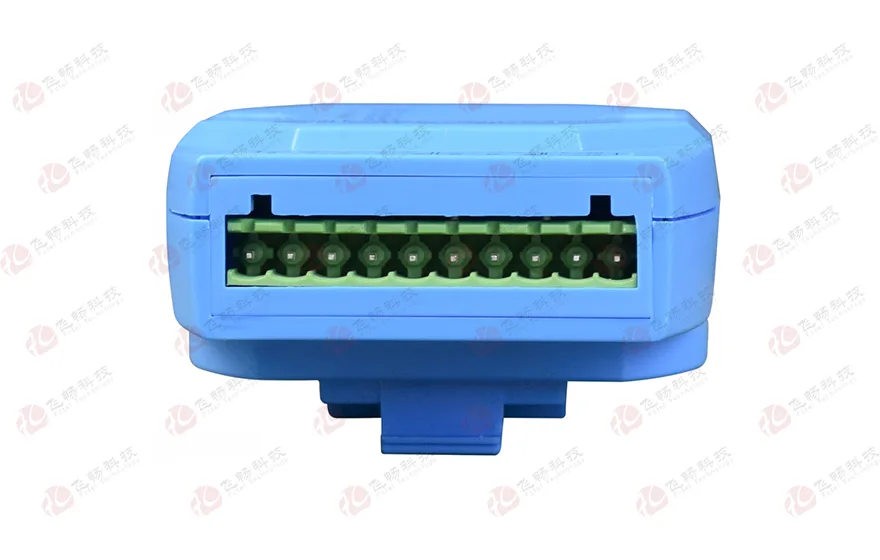

   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- GND
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND       RS-485 2 wires: A(对应TX+) B(对应TX-) GND
   RS-232: RXD TXD GND
◆ 电气和机械特征
系统电源： AC7V～50V；DC9-55V；
功耗： ≤5W
外观结构： (长×宽×高) 72*125*26mm亚当模块
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号	FCP-SD1
产品功能描述	在光纤上同时传送1路RS232/422/485串口口
业务端口描述	1个光纤接口；1路RS2321路RS422/485串口
电源	AC7V～50V；DC9-55V；
产品尺寸	(长×宽×高) 7212526mm亚当模块
重量	0.15Kg/台
