16路RS232/422/485光猫

型号:FCP-R16/Q16/D16留言

描述:16路RS232/422/485光猫,可以传输异步从0-115200波特率自适应的串口数据。

产品描述

       16路RS232/485/422 光纤MODEM 提供16路RS232/485/422在光纤中传输,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。RS232/RS485/RS422通道可以传输异步从0-115200波特率自适应的串口数据。

功能特点
◆ 基于自主知识产权的集成电路;
◆ 16路串口每1路接口类型RS232/RS485/RS422可选;
◆ 具备自动侦测串口信号波特率的能力;
◆ 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
◆ 串行数通道可以传输异步从300-57.6Kbps波特率自适应的串口数据;
◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式,SC/ST/FC/LC接口可选;
◆ 内置电源多种电源方式可选:AC220V、DC-48V/DC+24V/DC+V12等;支持AC+DC;AC+AC;DC+DC等双电源模式。
技术参数
 光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
 串行接口
   标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   物理接口:RJ45
◆ 电源需求
   系统电源:          AC180V ~ 260V;DC –48V;DC +24V
   功   耗:               ≤3W
◆ 尺寸大小
   19英寸1U:             483(宽)X138(深)X44(高)mm
 工作环境
   工作温度:          -10℃ ~50℃
   工作湿度:          5% ~ 95% (无凝露)
   存储温度:          -40 ℃~ 80℃
   存储湿度:          5%~ 95% (无凝露)

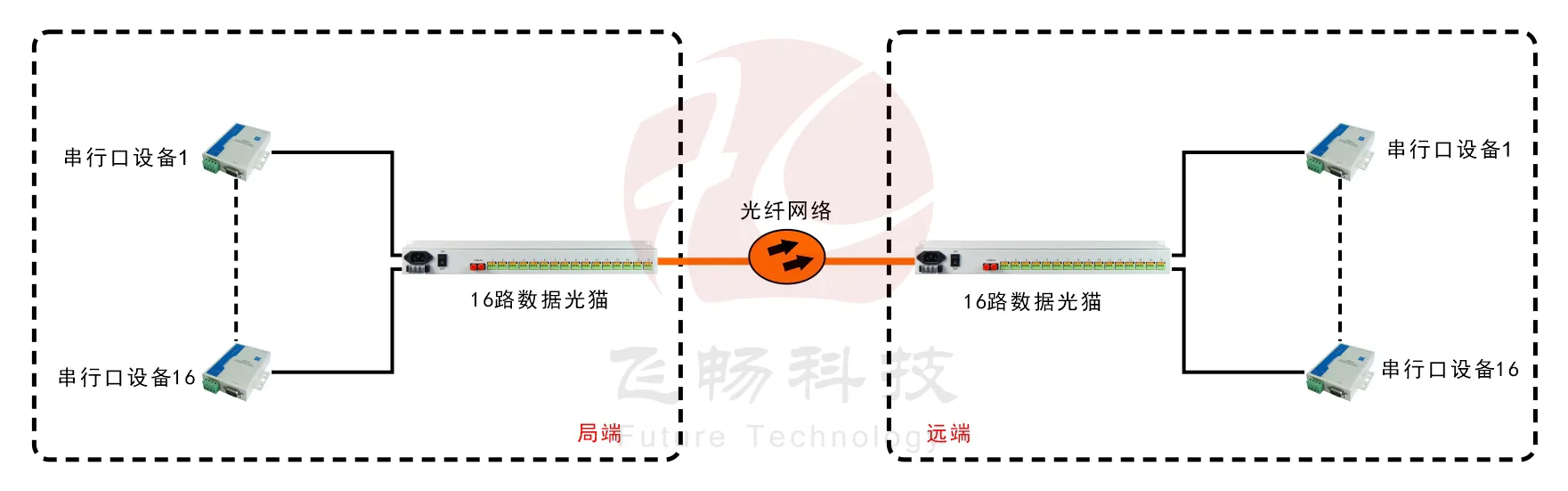

应用方案

16路RS232/422/485光猫

产品尺寸
