模块化导轨式缓存型二主一从RS485隔离集线器

型号：次留言分享

描述：4通道缓存型RS485集线器是一种RS485通讯网关设备，主要用于协调RS485通讯网络中主机和子机之间的信息交互。缓存型RS485集线器可以协调多个RS485主机访问单个子机，通讯网络不冲突；另一

产品描述

功能特点

产品描述

2通道缓存型RS485集线器是一种RS485通讯网关设备，主要用于协调RS485通讯网络中主机和子机之间的信息交互。缓存型RS485集线器可以协调多个RS485主机访问单个子机，通讯网络不冲突；另一方面：可以可充当集线器功能，用于扩展RS485分支和总线中子机数量。本设备采用光电隔离设计，防止信号相互干扰，保证通讯稳定性；采用10K数据缓存，可协调多路同时通讯；采用数据帧智能识别技术，加快数据通讯响应和异常出错响应，保证通讯时效。
每一路RS485具有6kV防雷能力，光电隔离，隔离电压高达3KV，并每路有独立的地，使得一路RS485总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128节点；电源端口也拥6kV防雷能力。

功能特点

◆ RS485带有共模电感差分滤波，能过滤线路中的毛刺，最远传输距离2200米(9600bps)；

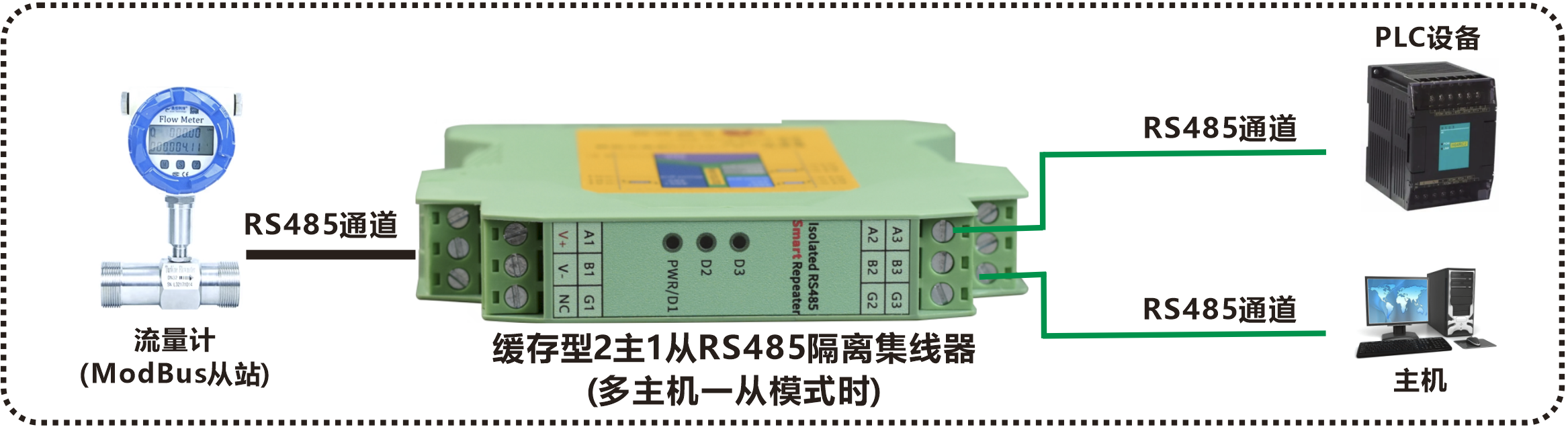

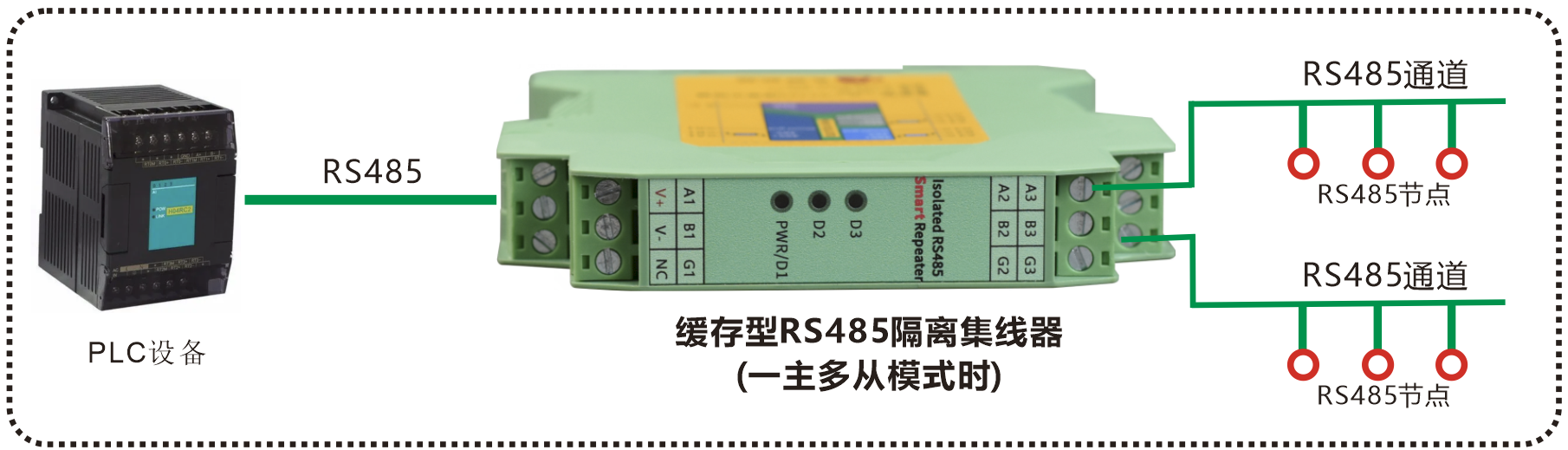

◆ 支持多主一从模式，多台主机同时访问一台从机,支持一主多从模式，多台从机可以同时给主机发数据，支持两主一从（默认）和一主两从通信模式切换
◆ 每一路RS485具有6kV防雷能力，3KV光电隔离，每路RS485都带有独立屏蔽线地接口与LED指示灯，采用隔离电压3KV DC-DC电源供电，通信信号采用高速光耦隔离；
◆ 电源供电地与No.1/2/3路RS485的地隔离，No.1/2/3路RS485地相互隔离，都为3KV电气隔离,直接AC220V或AC380V电压接入也不会烧隔离的另一端;
◆ 最大10K字节缓存，设备带配置软件，可以设置通信模式与每个485接口的参数;;
◆ RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs，开路峰值输出电压6KV，内阻40欧标准;
◆ 支持宽范围9-70V直流电源输入，电源接口具有6kV防雷能力;
◆ 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 无风扇高效散热，降低修复时间，导轨式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

技术参数

◆ 串行接口
标准
   EIA/TIA-485 RS-485 (ISO/IEC8284)
接口 :
RS-485：2-wires
RS-485 2 wires: A(+),B(-）,SG(Signal Ground)
终端120欧匹配电阻设备已内置
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞200,000小时

产品型号	FCC-D2M
产品功能描述	缓存型 2主一从RS485隔离集线器
业务端口描述	2路隔离RS485通道，1路上联隔离RS485接口
电源	电源输入DC5-70V ,功耗<1W 过载保护：支持；反接保护：支持；接入端子：3芯5.08mm间距端子
重量	0.15Kg/台
