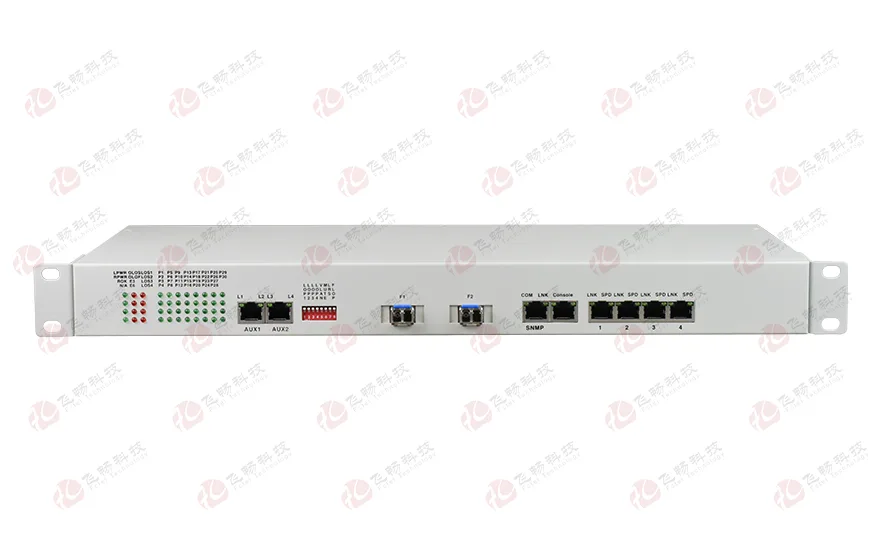

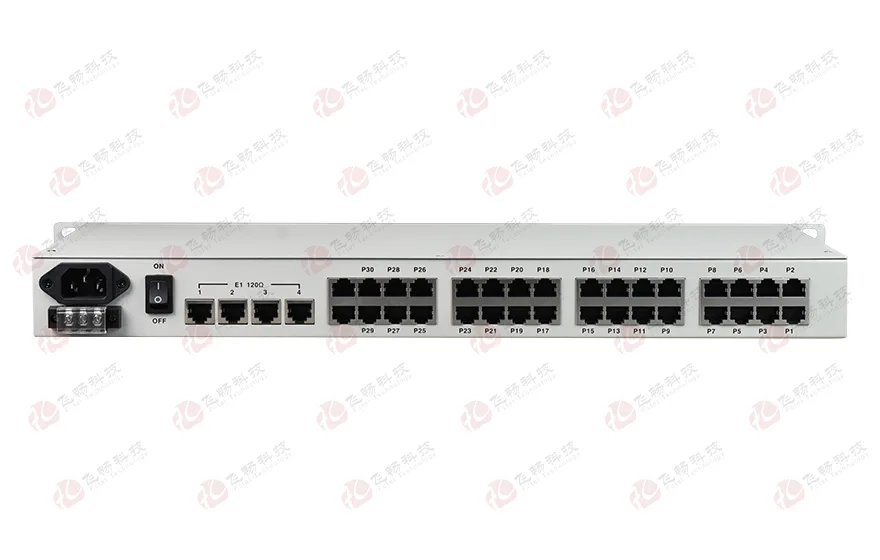

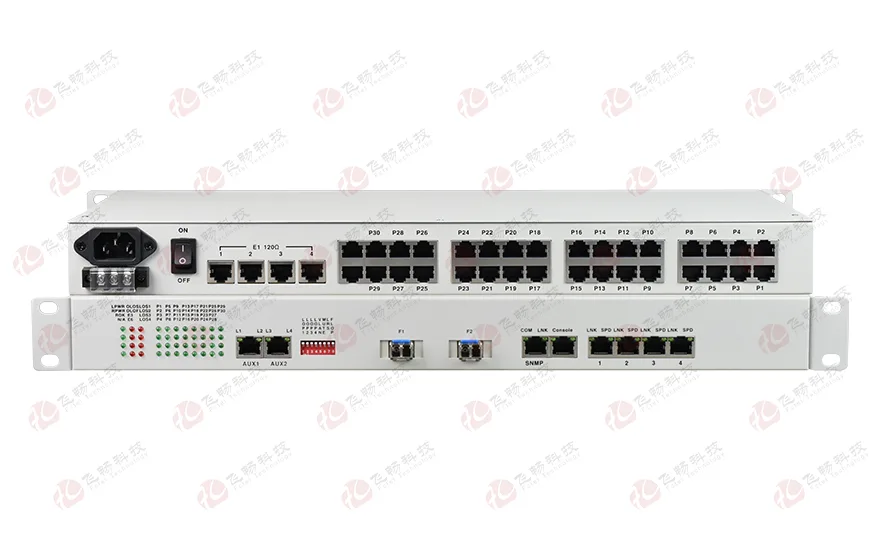

32路电话+4E1+4FE+4路串口电话光端机(19英寸1U)

型号：FCP-O32E4F4R4/FCP-S32E4F4R4次留言分享

描述：提供32路电话1~4路E1接口，4路10M/100M快速以太网接口（线速100M），以及4扩展业务接口。4路以太网接口为交换口，可支持VLAN划分。

产品描述

功能特点

产品描述

本系列电话光端机设备提供32路电话1~4路E1接口，4路10M/100M快速以太网接口（线速100M），以及4扩展业务接口。4路以太网接口为交换口，可支持VLAN划分。4个扩展业务接口可以作为RS232/RS485/RS422异步数据/TTL信号、开关量信号等传输通道，应用十分灵活。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 设备提供主光纤接口与备份光纤接口，双光口备份功能确保业务永不间断；

◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;

◆ 语音FXO/FXS接入，支持支持来电显示功能/反极性计费/传真功能；

◆ 电话接口支持两边站点的相互放号功能；

◆ 提供4个扩展接口，可以扩展1~4路异步数据，如RS232/ RS485/RS422/TTL等；或1~8路开关量;

◆ 百兆以太网带宽为线速100M接口10/100M，全/半双工完全自适应，支持VLAN划分；

◆ 4路百兆以太网接口为交换口，也可划分VLAN，可以设置成4个通道逻辑隔离；

◆ 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；

◆ 无中继传输距离可达2~120公里；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;

◆ 支持Console串口网管与独立SNMP网管模式；

◆ 电话/网络/串行接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准；

技术参数

◆ 光纤部分

光口：1，2（1+1 光备份）

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式 75Ω/平衡式 120Ω

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ FXS 用户电话口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ FXO 中继口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损： 20 dB

◆ E&M 2/4线音频接口

E&M类型： TYPE V

E线最大电流：22mA;饱和电压：3V

M线恒定电流：7mA; 最小检测电流：5mA

AD增益：0dB;

DA增益：0dB

2/4线输入阻抗：600Ω

◆ 磁石电话接口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损：20dB

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: 485（长）X200（宽）X45（高）mm 19英寸 1U机架式

◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

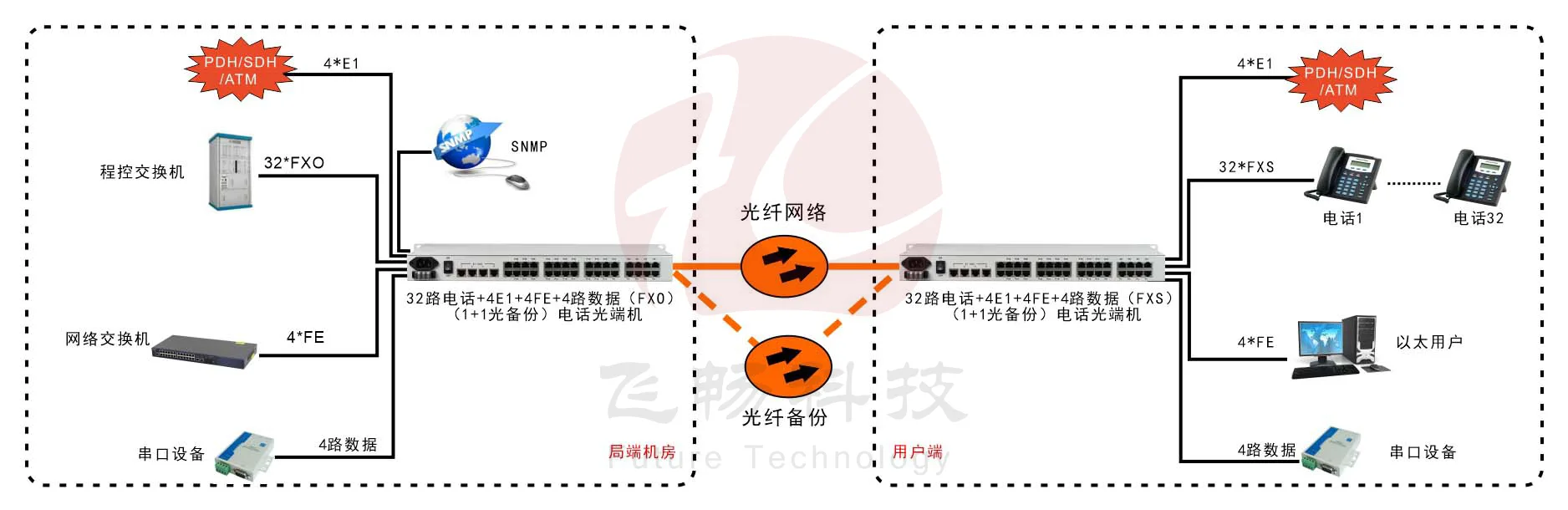

应用方案

产品尺寸

产品视频

资料下载
