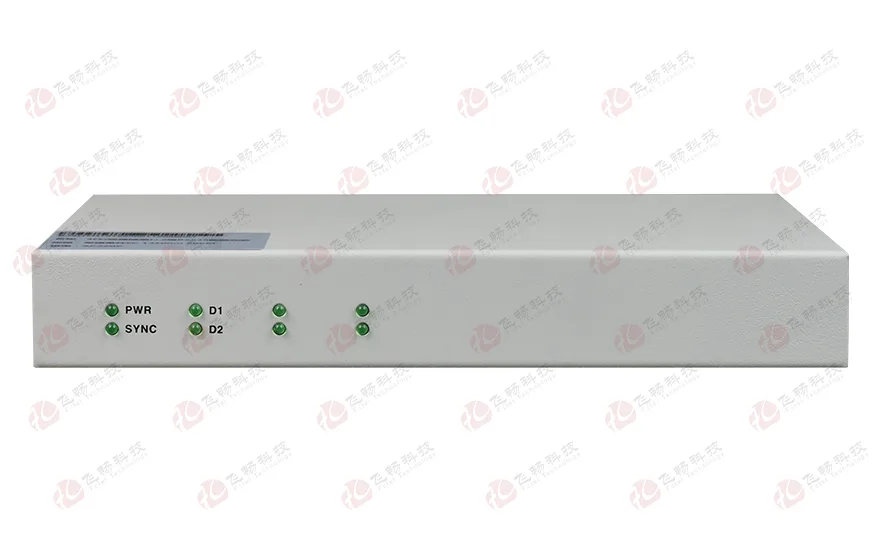

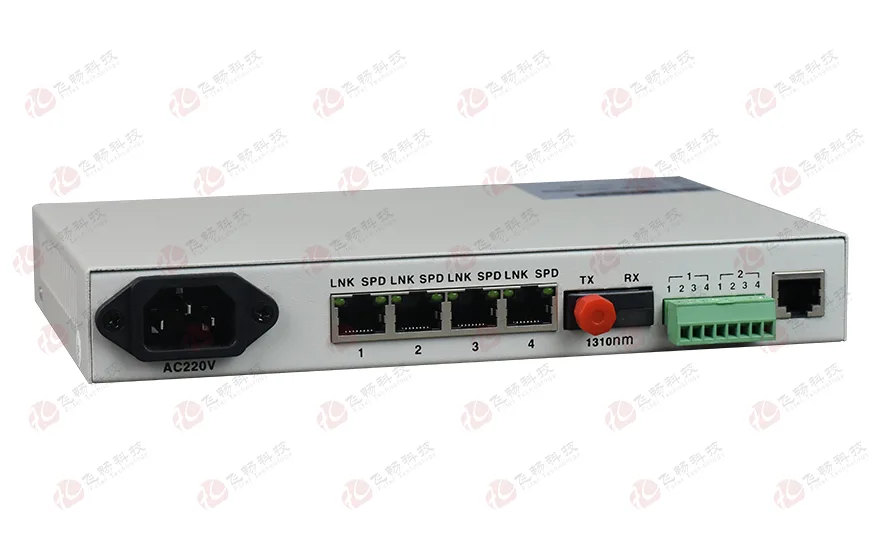

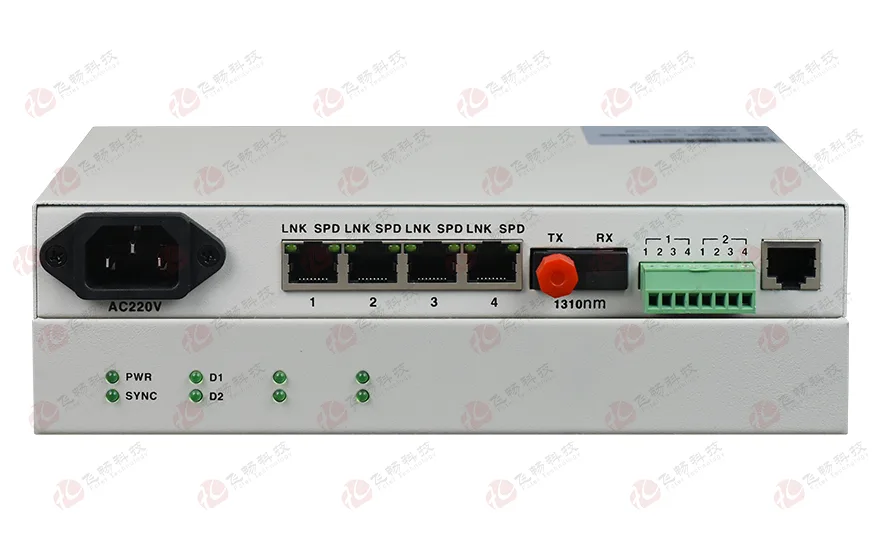

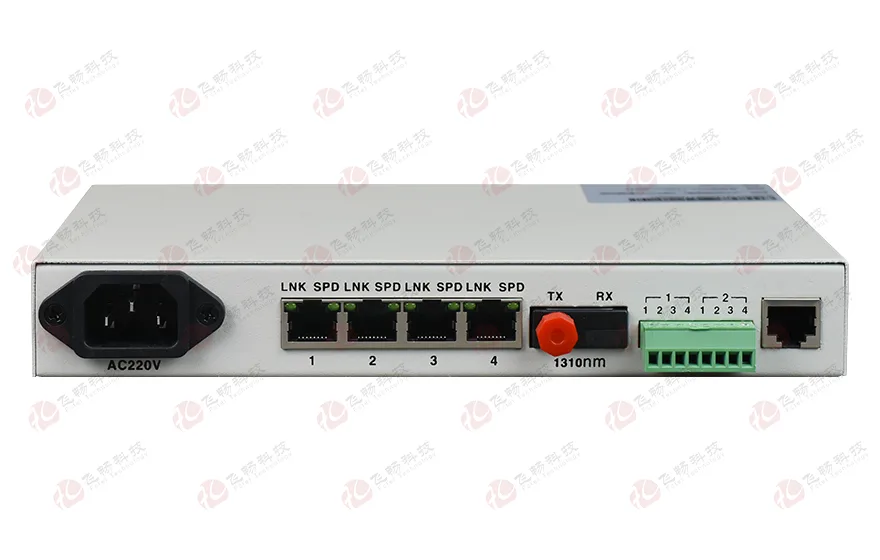

桌面型4路电话+4路以太网+2路数据电话光端机

型号：FCP-O4F4R2/FCP-S4F4R2次留言分享

描述：4*10/100M以太网电口+2*RS485/232/422数据+4*FXS/FXO 光端机，桌面式，内置电源。

产品描述

功能特点

产品描述

本设备支持4路百兆以太+2路RS232/422/485+4路语音光端机到光纤的介质转换器，能够实现4口10/100/1000base-T 双绞线以太网+2路RS232/422/485 +4路语音到光纤的介质转换或延伸网络传输距离，与光纤收发器（以太网光端机）一样，RS485光猫被广泛应用在各种工业场合，前者是计算机联网，后者应用在工业控制，一卡通，仪器仪表等，在众多工程项目里，两种设备的需求时同时存在的。
本公司适时推出一款光纤传输设备，可以同时拥有4路共享10/100M网口和2路RS232/433/485接口以及4路语音接口，并且仅通过一芯光纤传送，既节省光纤资源，也节省光纤设备，减少故障点，方便了设备的维护。广泛应用于高清网络视频监控的应用与其它需要其它两种数据接口的场合。

功能特点

◆ 设备提供4路百兆以太网电口；4路语音接口，2路数据接口／4路开关量信号;

◆ 串行数通道可以传输异步从300-115200波特率自适应的串口数据；

◆ 语音口支持FXO/FXS/2线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;

◆ FXO/FXS电话接口，支持来电显示功能/反极性计费/传真功能；

◆ 支持两边站点的相互放号功能；

◆ RS232/RS485/RS422/TTL/开关量的数据传输通道，应用灵活；

◆ 串行数通道可以传输异步从300-115200波特率自适应的串口数据；

◆ 4路百兆以太，带宽为线速100M，自动适应10/100Mbps环境，便于网络的升级；

◆ 以太接口支持全双工和半双工网络通信，带有自动协商能力 MDI/MDI-X自适应无需手动调整；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

◆ 电话/网络/串行数据接口接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波8/20μs，开路峰值输出电压6KV标准

技术参数

◆ 光纤部分

光口：1

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ FXS 用户电话口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ FXO 中继口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损： 20 dB

◆ E&M 2/4线音频接口

E&M类型： TYPE V

E线最大电流：22mA;饱和电压：3V

M线恒定电流：7mA; 最小检测电流：5mA

AD增益：0dB;

DA增益：0dB

2/4线输入阻抗：600Ω

◆ 磁石电话接口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损：20dB

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(对应Txd+) B(对应Txd-) Signal Ground

RS-232: RXD TXD Signal Ground
物理接口：工业接线端子

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: 216（长）X138（宽）X31（高）mm 桌面型

◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

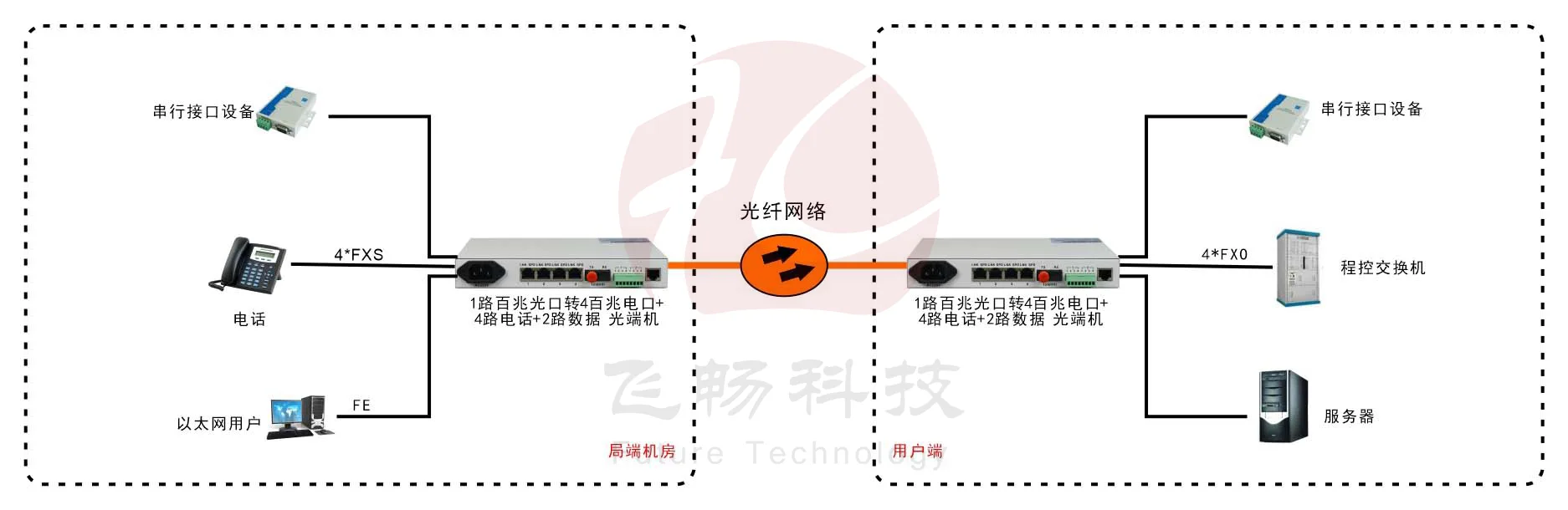

应用方案

桌面型4路电话+4路以太网+2路数据电话光端机

产品尺寸

产品视频

资料下载
