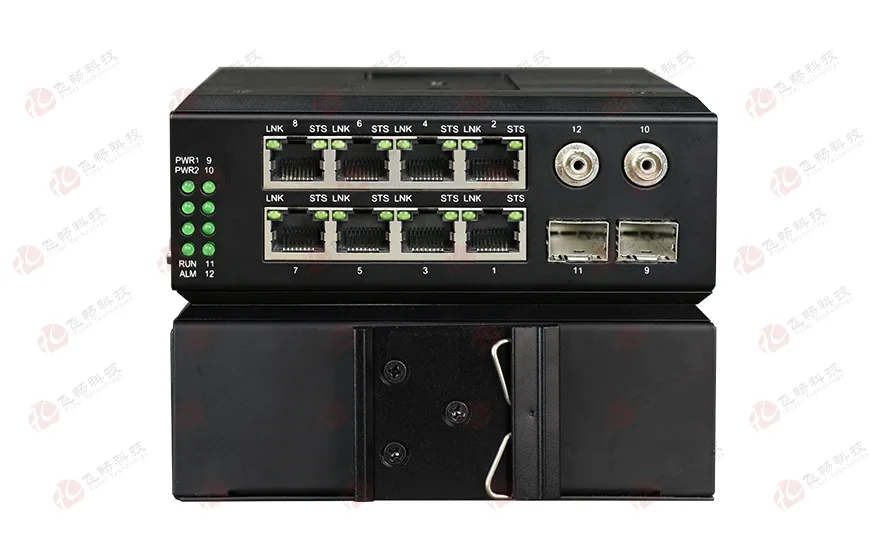

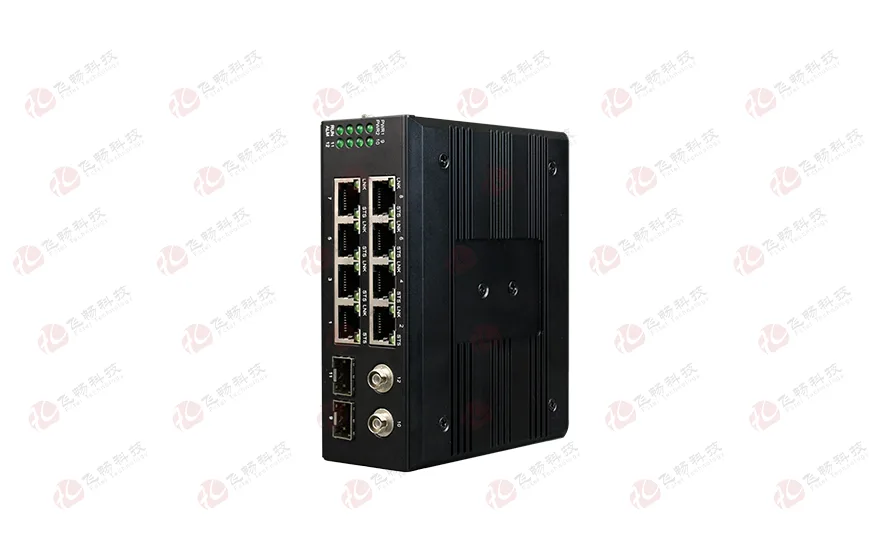

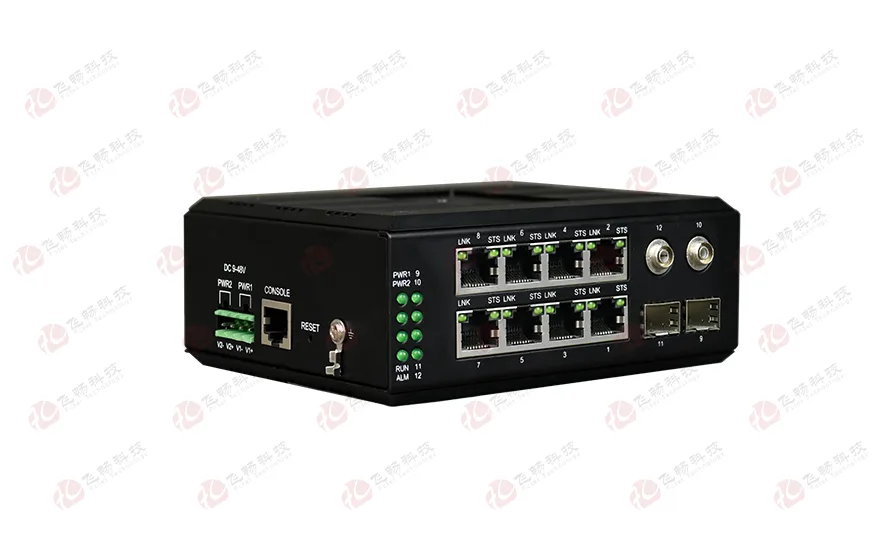

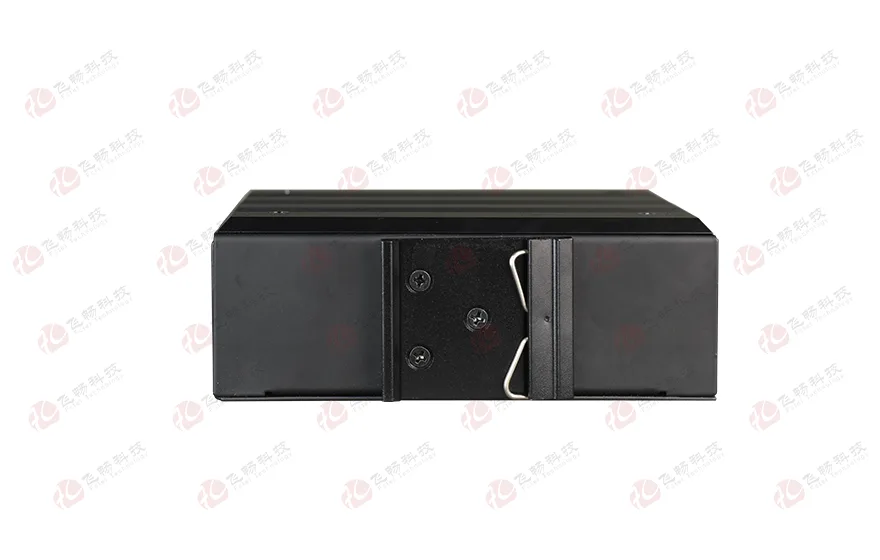

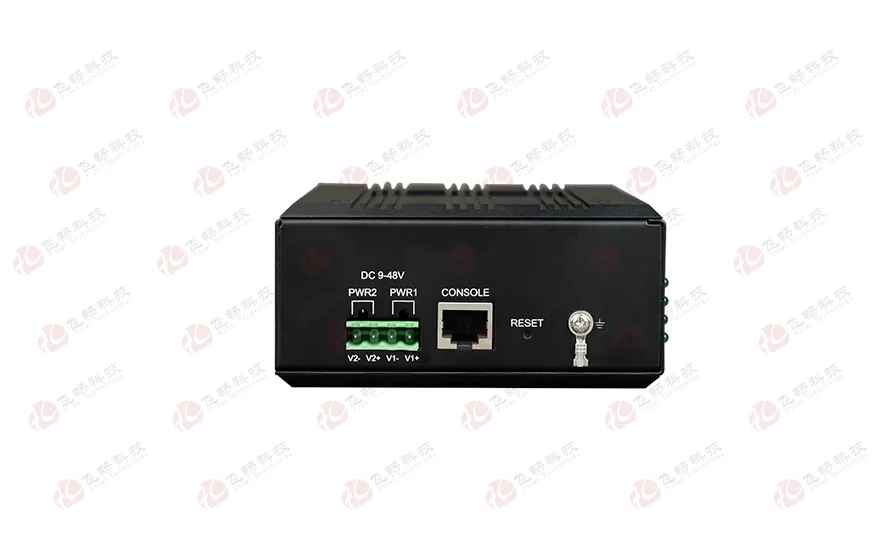

工业轨式管理型带bypass功能 8路千兆电+4路千兆光交换机

型号：4光8电 bypasss交换机次留言分享

描述：本系列产品采用工业轨式设计 8千电+4千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机，内置光旁路保护功能（bypass）功能，具有集成度高，功能丰富，简单方便等特点

产品描述

功能特点

产品描述

本系列产品采用工业轨式设计 8千电+4千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机，内置光旁路保护功能（bypass）功能，具有集成度高，功能丰富，简单方便等特点，代表行业内最高水平。含有8路千兆电口和4路千兆光口，特别适用于视频传输等数据流较大的场合。支持丰富的工业交换机应用所需的二层管理协议，支持 ITU G.8032 冗余环网协议，组成级联方式单环相切环的网络等拓扑结构，自愈时间<20ms，保障了网络的实时性和稳定性。交换机是采用成熟的技术和开放的网络标准，适应低温高温，抗电磁干扰强，防盐雾，抗震防抖，满足工业现场的严苛工作环境要求，为工业物联网提供高效、可靠、快捷的解决方案。

功能特点

◆铝合金外壳，工业导轨式设计，良好散热特性，金氧极氧化工艺，IP40防护等级，专为严酷苛刻的工业环境而设计;

◆可支持 8 路千兆电口和4路千兆光接口，其中2个为千兆旁路（bypass）FC光口，2个千兆SFP光口；

◆设备掉电时，两个FC光口为直通接口，设备有电时，这两个光口可以当成千兆光以太交换接口;

◆FC光口20/40/60/80/100/120km，可选配；

◆每个电口或光口都支持标准的 ERPS 环网协议，自愈时间小于 20ms ；

◆支持端口带宽限制、端口流量控制、广播风暴抑制；

◆支持 Web、CLI、Telnet 管理功能；

◆提供 Console 调试；

◆可支持做 POE（POE+）设备；

◆管理功能：

支持 CLI、WEB、SNMP 管理方式

支持基于 ingress/egress 的端口限速，支持半双工背压式流控以及 802.3X 全双工流控

支持基于广播、组播、未知单播的风暴抑制功能

支持 IEEE 802.1Q 4K VLAN，支持 QINQ

支持端口镜像，支持 Syslog，支持 Ping 命令等

支持 COS、DSCP，8 个队列，支持 WRR、SP、WFQ 调度模式，策略 QOS

支持端口流量统计、在线升级

支持 STP/RSTP、MSTP，支持 EAPS、ERPS

支持 IGMP Snooping V1/V2/V3，支持 GMRP

支持手工聚合，支持静态/动态 LACP 协议

支持一路继电器告警，支持 RMON 管理，TRAP 告警

支持 DHCP Snooping，Option 82，支持 802.1X

支持用户分级管理，支持 ACL 访问控制列表

◆支持 DDOS，支持基于端口的 MAC 过滤/绑定

◆以太接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准;

◆支持宽范围交直流输入(9V-48V)支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护;

◆符合工业四级电磁兼容性要求;

◆超强防雷功能：防雷击，可抗感应高压，防浪涌等无风扇高效散热，降低修复时间;

◆IP40外壳防护等级，能够经受住恶劣环境的考验导轨或壁挂式安装;

◆宽温型：工作温度-40℃~ +85℃;

技术参数

支持的协议	IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak
最大帧长度	10K
端口数	8个10/100/1000M RJ45电口、4个100M/1000M 光接口，1个Console口
网络介质	1000base-LX：使用长波长激光（1310nm）越过多模式和单模式光纤，多模式光纤的最大距离是 550m，单模式是 20-120km。
	1000base-SX：62.5μm多模光纤的最大传输距离为275m，使用50μm多模光纤的最大传输距离为550米。
	10base-T：3类或3类以上UTP；（支持最大传输距离200m）
	100base-TX：5类UTP；（支持最大传输距离100m）
	1000base-T：CAT-5E UTP或6类UTP（支持最大传输距离100m）
VLAN地址表	4K
MAC地址表	8K
缓存	4Mbits
背板带宽	56Gbit
过滤和转发速率	10Mbps：14880pps
	100Mbps：148800pps
	1000Mbps：1488000pps
使用环境	存储温度：-40℃～85℃；存储湿度0％～90％不凝结
使用环境	工作温度：-40℃～85℃；工作湿度0％～90％不凝结
MTBF	＞100000小时
电源	冗余双电源输入DC9-48V/AC9-48V 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子
功耗	功耗：最大17W
电气和机械特性	外观结构: 133mm(长) x 120mm(宽) x 50.0mm(高)
重量	1.7Kg/台

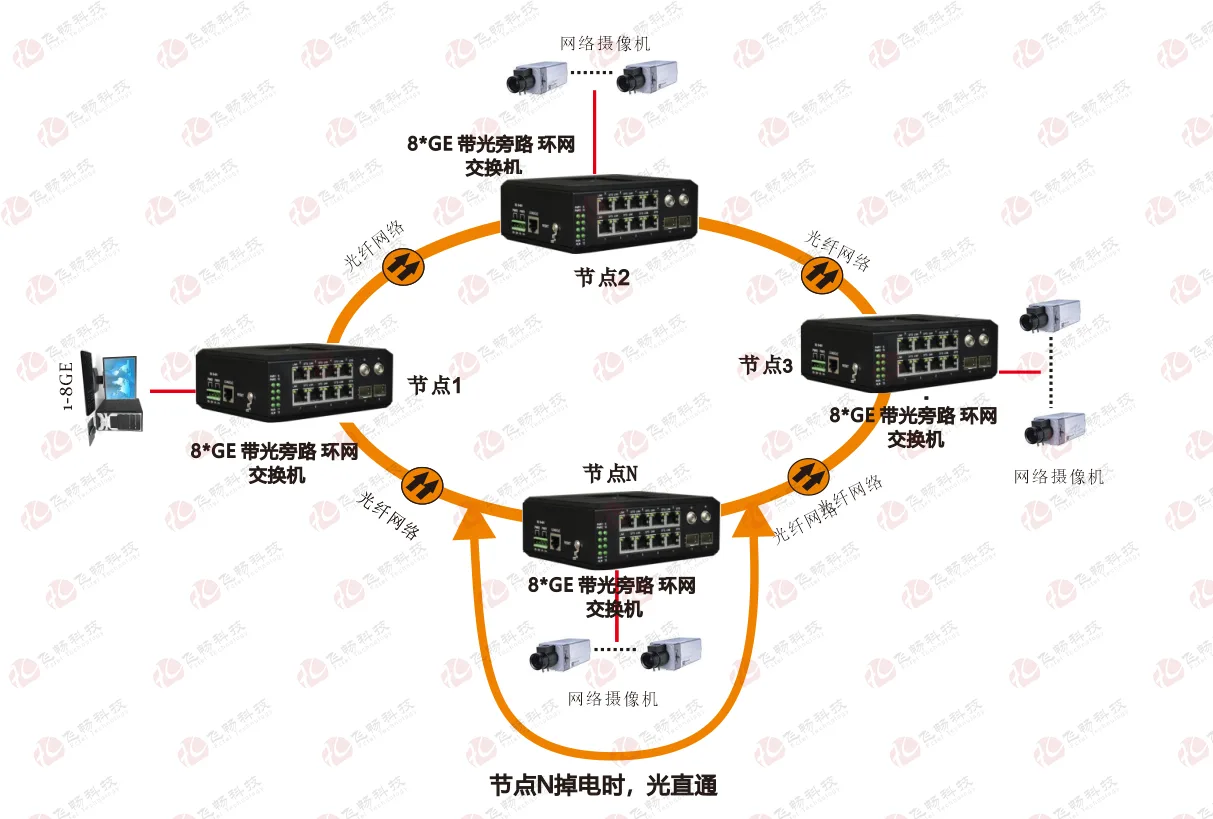

应用方案

产品尺寸

产品视频

资料下载

工业轨式管理型带光旁路 8路千兆电+4路千兆光口交换机规格书
