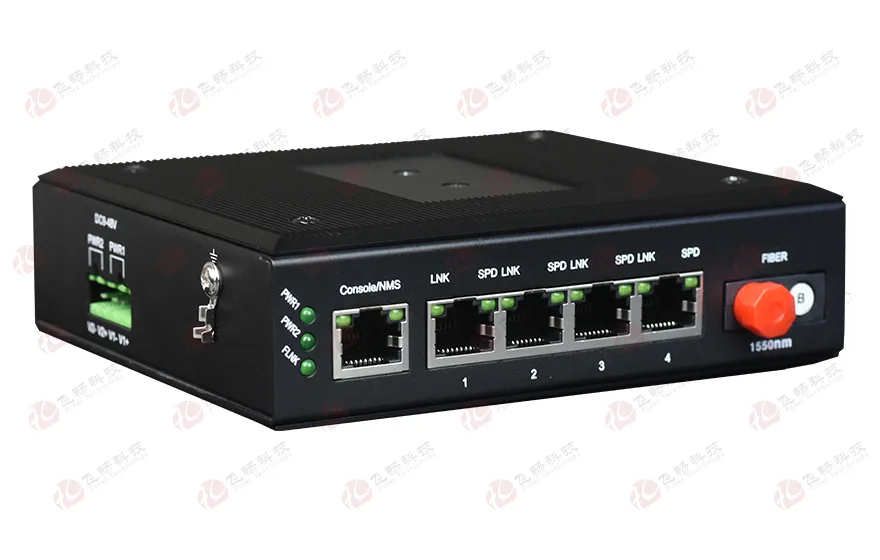

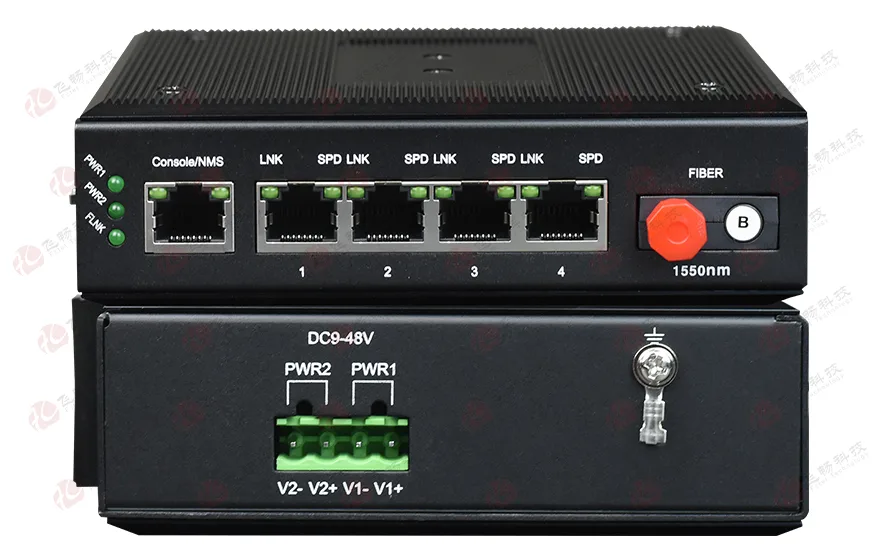

网管型工业级1光4电千兆光纤收发器

型号：次留言分享

描述：带远端OAM帧管理功能支持Console网管/WEB网管/独立SNMP网管，也可以与2U插卡式带SNMP网管的1光1电收发器卡互联在SNMP软件上能管理到本设备。

产品描述

功能特点

产品描述

本系列产品是工业级4口10/100/1000base-T双绞线与1000base-X光纤介质之间的转换或延伸网络传输的光纤转换，主要用于光纤网络远距离（20/40/60/80/100公里）传输。此款产品提供1路千兆光口4路千兆以太网电口。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

设备基于以太网交换芯片+FPGA方案，带远端OAM帧管理功能支持Console网管/WEB网管/独立SNMP网管，也可以与2U插卡式带SNMP网管的1光1电收发器卡互联在SNMP软件上能管理到本设备。

功能特点

◆ 工业以太网系列，专为严酷苛刻的工业环境而设计;

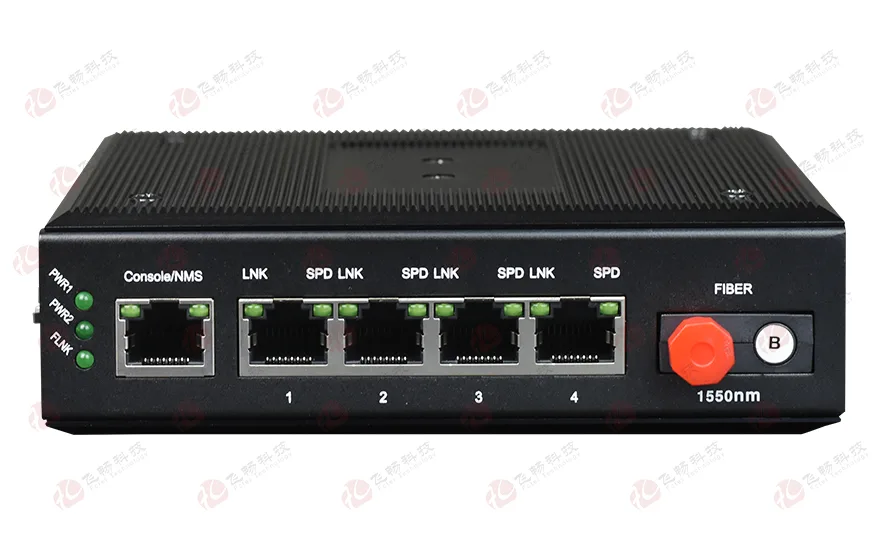

◆ 设备提供4路千兆以太网电口，1路千兆光口，一个可选Console/SNMP网管口;

◆ 电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测;

◆ 具备光端机死机自动断电整机重启功能；

◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选;

◆ 具有广播风暴保护、平衡流量、隔离冲突、检测差错及死机自复位等功能，适合于视频传输等大流量数据应用;

◆ 收发器内置1MBits高速率缓存，能避免IP摄像机在监控画面急速变化的环境下导致的传输画面卡顿现象；

◆ 支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，支持最大为10K字节的以太包；

◆ 设备为以太网交换芯片+FPGA方案，带远端OAM管理帧功能，可以与2U插卡式带SNMP网管的1光1电收发器卡互联，SNMP软件上能管理到本设备;也可以支持Console(CLI)网管/WEB网管/独立SNMP网管;

◆ 网管实时查看及管理本端与对端以太网的接口状态与设置；设备带掉电检测功能，能检测当光信号丢失时为对端设备掉电或是光纤不通；

◆ 支持宽范围9-55V交流与直流电源输入;

◆ 支持内部隔离，冗余双电源输入;

◆ 电源支持过载保护、防反接保护;

◆ 符合工业四级电磁兼容性要求;

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;

◆ 无风扇高效散热，降低修复时间;

◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;

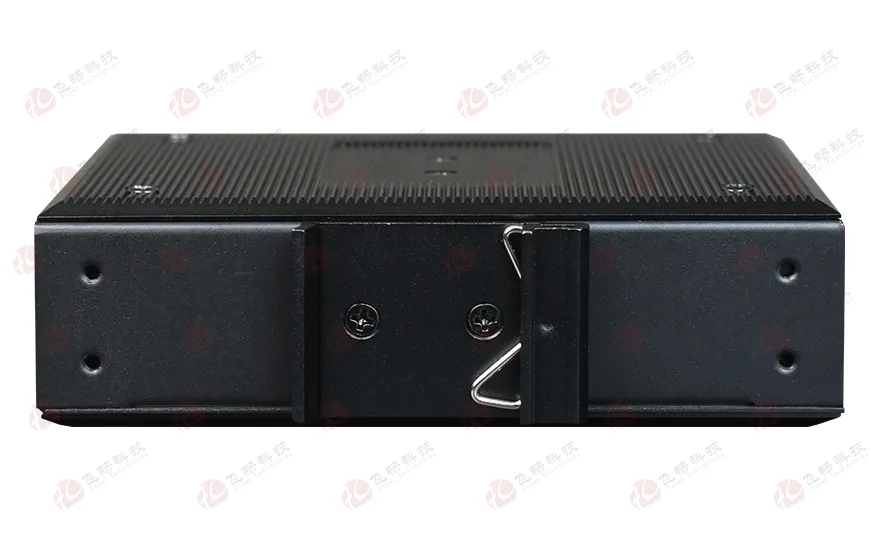

◆ 导轨或壁挂式安装;

◆ 宽温型：工作温度-40℃~ +85℃;

◆ 所有型号皆通过100%烤机测试，保修期：5年;

技术参数

◆ 光纤部分

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100/1000M以太网接口

协议：符合IEEE 802.3z，IEEE 802.3ab

速率： 10/100/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 电源

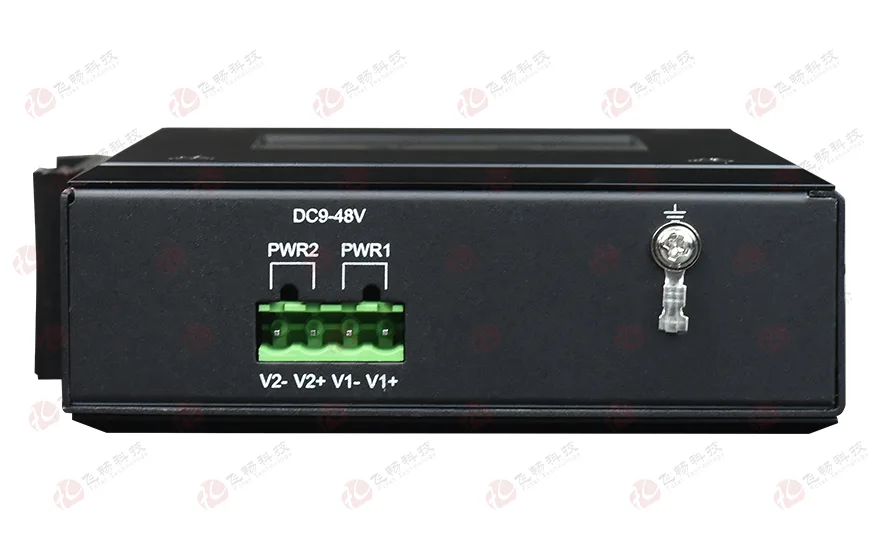

冗余双电源输入: DC9-48V 功耗<5W

过载保护：支持

反接保护：支持

冗余保护：支持

接入端子： 4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

外壳： IP40防护等级，铝合金材质

尺寸： 133mm(长) x 120mm(宽) x 31.0mm(高)

安装方式：导轨安装、壁挂式安装

重量： 0.685kg/台

◆ 环境指标

工作温度：-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

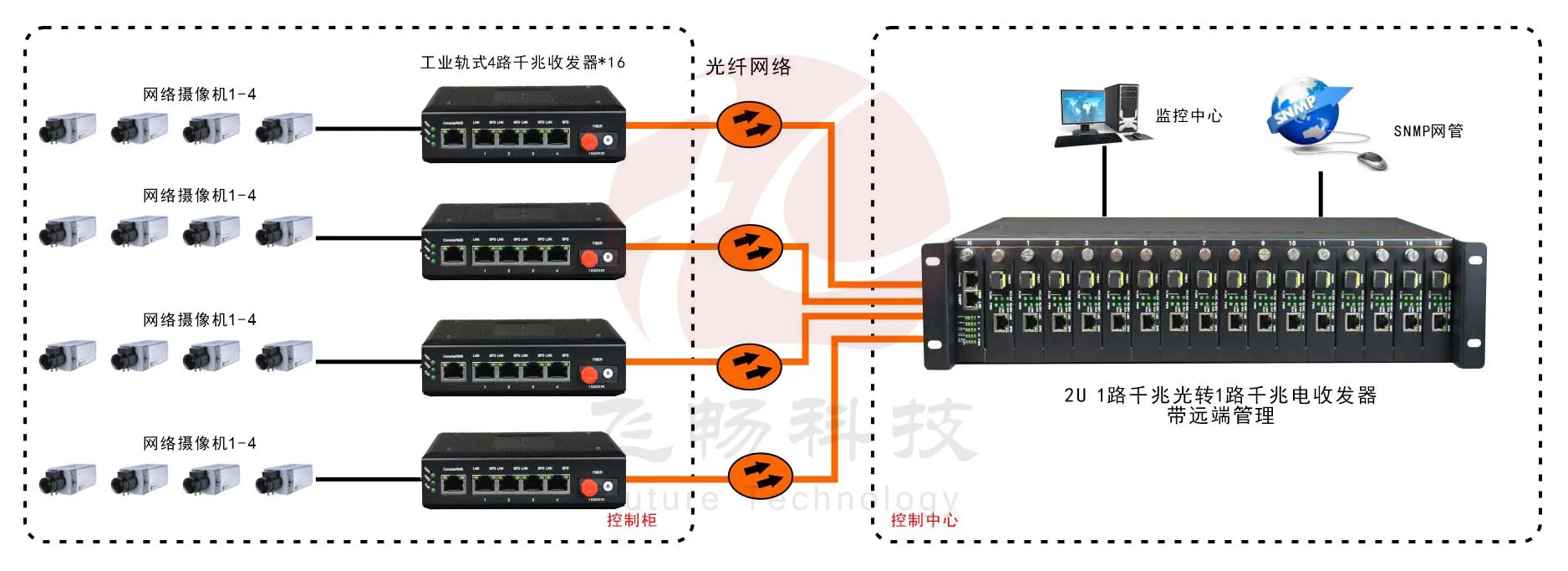

应用方案

产品尺寸
