  • 飞畅科技-16路3G HD-SDI光端机
  • 飞畅科技-16路3G HD-SDI光端机
  • 飞畅科技-16路3G HD-SDI光端机

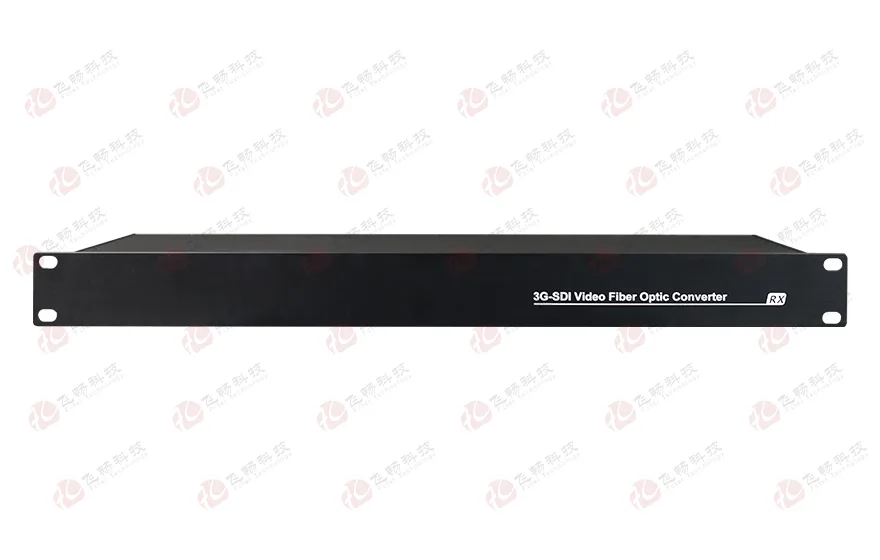

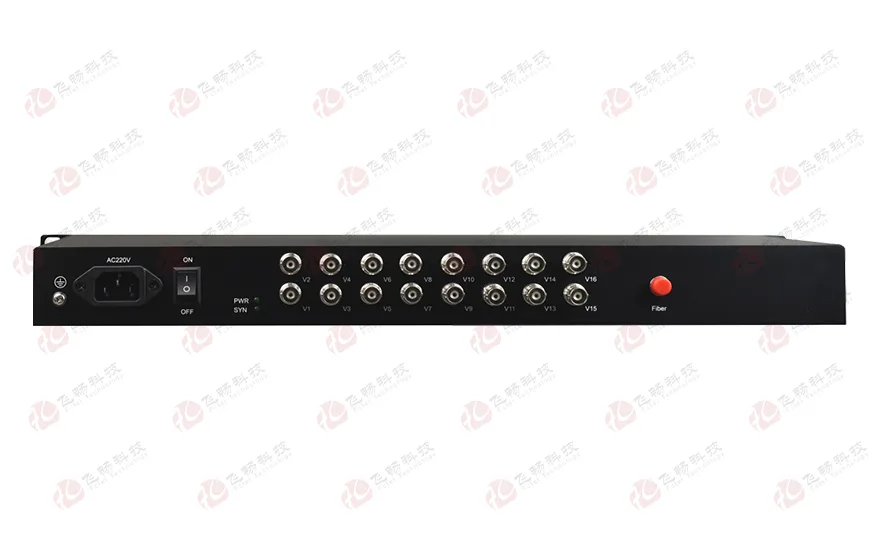

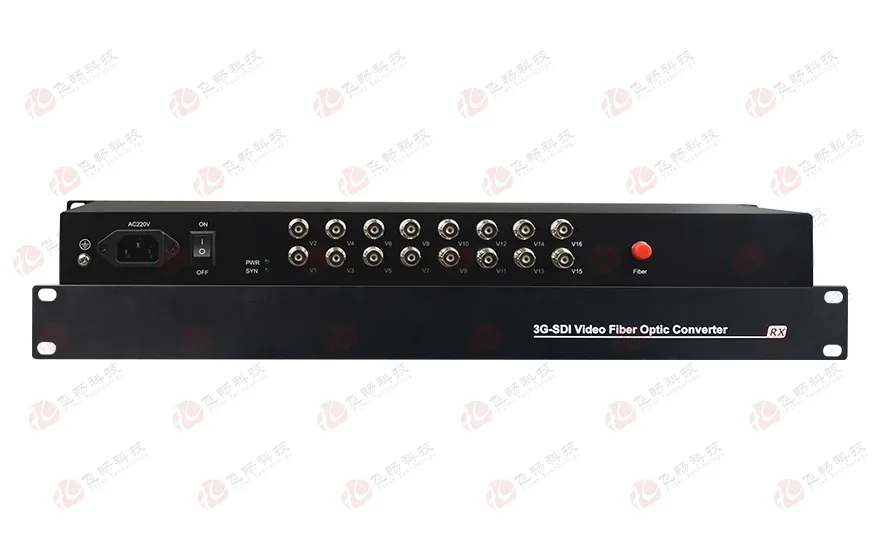

16路3G HD-SDI光端机

型号：FCVH-V16b次留言

描述：3Gbps HD-SDI高清视频光发射机/接收机采用数字编码技术，可将16路3Gbps HD-SDI视频信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输80Km。

产品描述
        3Gbps HD-SDI高清视频光发射机/接收机采用数字编码技术，可将16路3Gbps HD-SDI视频信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输80Km。3Gbps HD-SDI高清数字电视光端机信号格式从270Mbps到2.97Gbps 3Gbps HD-SDI视频光端机系统支持SMPTE424M、SMPTE292、SMPTE344M、SMPTE259M以及DVB-ASI(270M)等数字电视格式的信号。
功能特点
◆ 全铝全金阳极氧化19英寸1U机架式；
◆ 该设备配对使用， 本端视频信号输入，对端视频信号输出；
◆ 可提供普通型台式，集中插卡式机架多种方式；
◆ SD HD 3G 输入自动检测，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的FULL HD全高清1080P/60HZ 3Gbps HD-SDI格式信号，传输距离最远可达80KM；
◆ 支持SMPTE 424M(2.97Gbps/s)、SMPTE 292M(1.485Gbps/s)、SMPTE 344M(540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s)；
◆ 发射机内带自动电缆均衡，80M:2.97Gb/s 140M:1.485Gb/s 250M:270Mb/s；
◆ 发射机与接收机都带有LED指示SDI 信号的接入状态；
◆ 视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的测试；
◆ AC220供电，也可DC-48V/+24V供电。
技术参数
◆ 光纤部份
光口：1
光纤：单纤
光纤接口：FC
波长：1310nm-1610nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 3Gbps HD-SDI视频
视频带宽：270Mb/s – 2.97Gb/s
电视信号标准：SMPTE 424M、SMPTE 292M、SMPTE 344M、SMPTE 259M和 DVB-ASI
反射损耗：>15DB
均衡：250m@270Mbit/s140m@1.485Gbit/s80m @2.97Gbit/s
接口: 75欧 BNC
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：＞100000小时

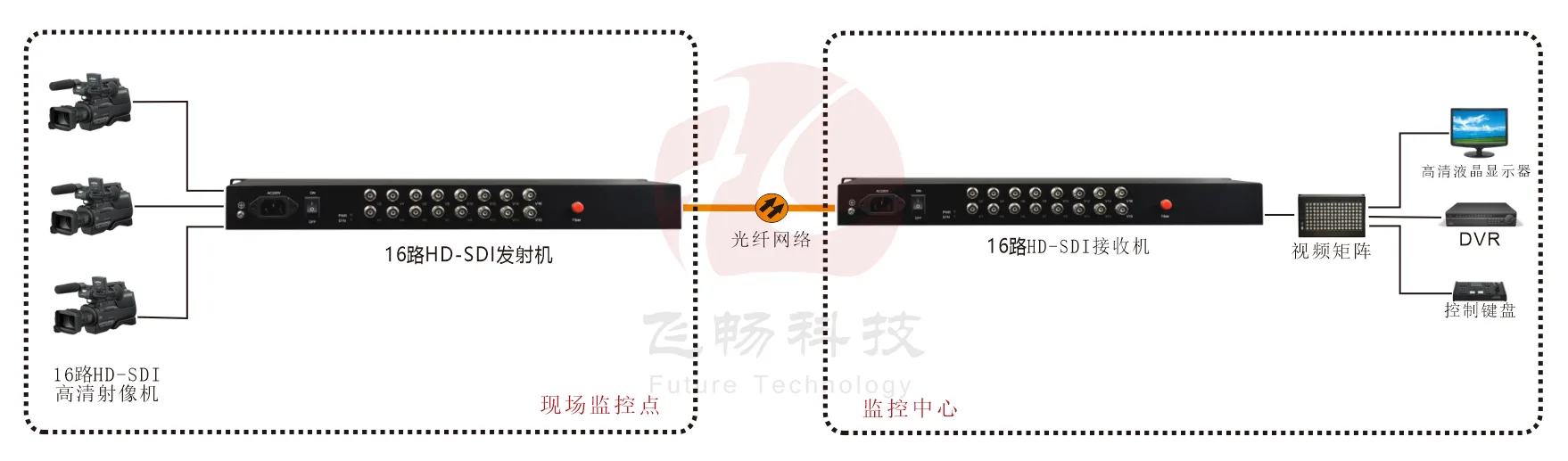

应用方案
16路3G HD-SDI光端机
产品尺寸
产品视频
资料下载
16路3G HD-SDI光端机 规格书
