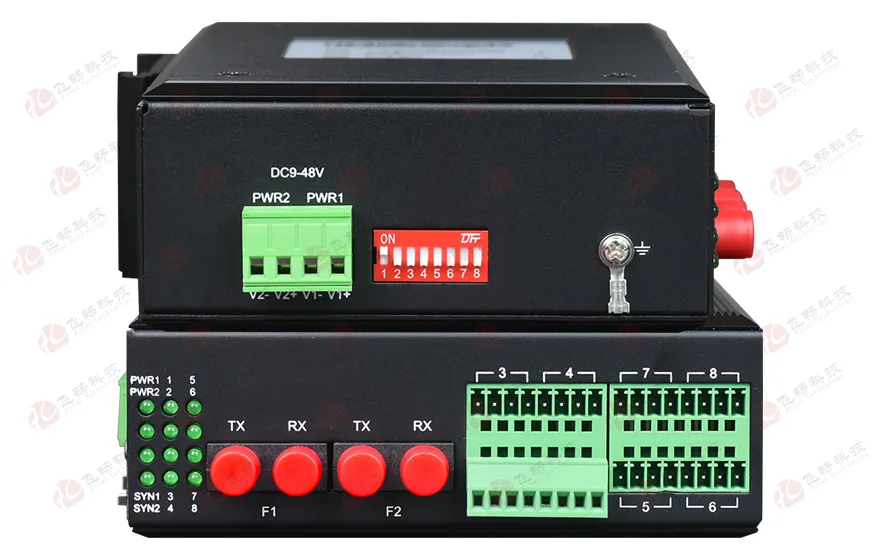

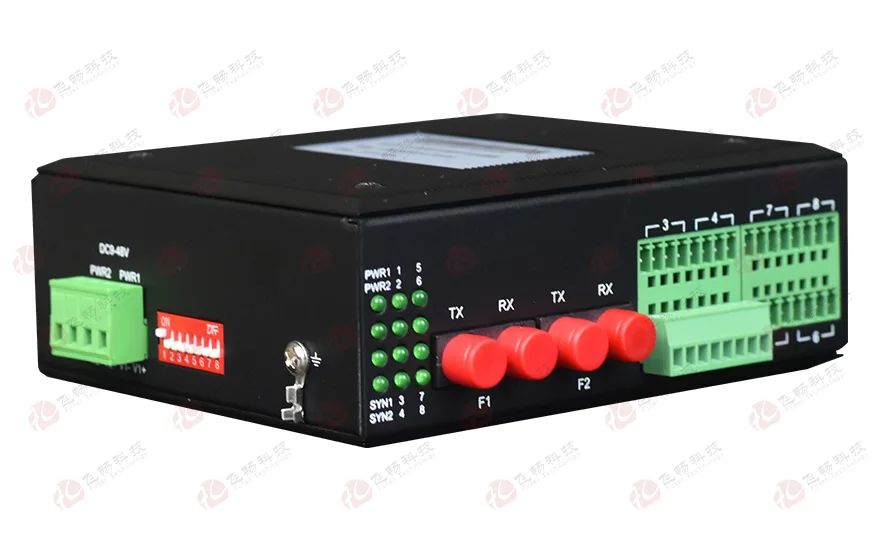

工业轨式 环网型开关量 光端机

型号：FC2P-K1G次留言

描述：本系列设备采用大规模FPGA设计，采用独创技术，可同时支持1路开关量到光纤中继，在环网光纤上传送1路开关量接口，开关量类型支持干结点与湿节点。

产品描述
       本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1路开关量到光纤中继。支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构，具有环网自愈保护功能；IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，AC & DC（9~55V）宽电源输入，电源冗余和隔离保护等优点。-40~75℃工作温度范围，能够满足各种工业现场的要求，提供便捷的光纤通讯解决方案。
功能特点
◆ 支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构，环网自愈时间<20ms；
◆ 每个节点可以出1路开关量，中心点为16路开关量；
◆ 开关量类型支持干结点与湿节点；
◆ 每路有开关量开与闭的指示灯状态指示；输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态；
◆ 开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态；
◆ 开关量输入接口自带滤波器，滤除干扰脉冲，保证输出端的稳定输出开关量信号；
◆ 可以设置每路开关量在光纤没有接通时的常开与常闭的状态；
◆ 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20-120KM，ST/SC/FC 接口可选；
◆ 具有信号故障保护功能；全方位显示电接口和光纤运行状态
◆ 开关量接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；
◆ 支持宽范围9-55V交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护；
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ IP40外壳防护等级，能够经受住恶劣环境的考验；
◆ DIN 35mm导轨式或壁挂式安装；
◆ 宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试，保修期：5年。
技术参数

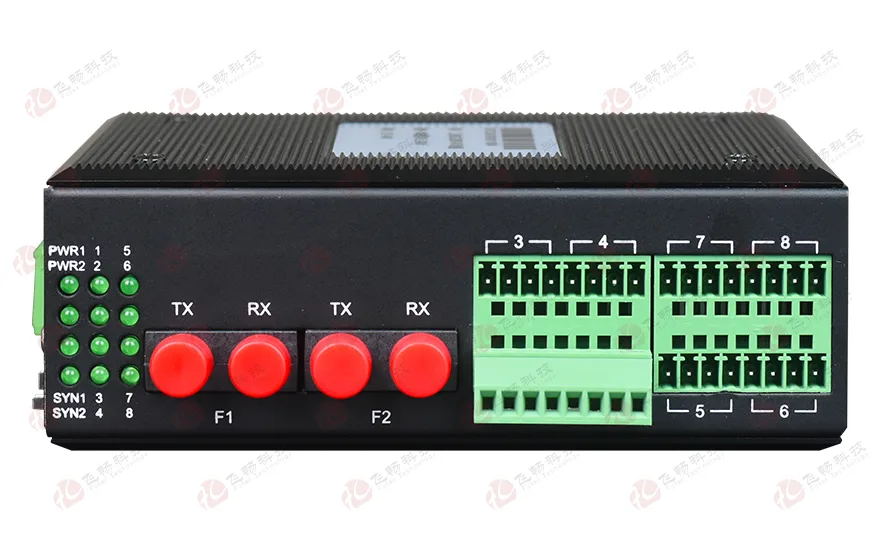

◆ 光纤部份
光口：2
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 开关量接口
输出接口类型：
干节点
1：信号继电器干接点输出；
2：光MOS继电器输出(最大内阻25Ω)
脉冲量：
光MOS继电器输出，0-VCC(VCC为本机供电电源电压)
响应时间
信号继电器干接点输出:<1.2ms
光MOS继电器输出<0.6ms
开关信号
信号继电器干接点输出30VDC/0.5A；
光MOS继电器输出:245VDC/0.12A
最大开关频率:50HZ
输出浪涌保护:
信号继电器干接点输出：无；
光MOS继电器输出：TVS+固体放电管防护
◆ 电源

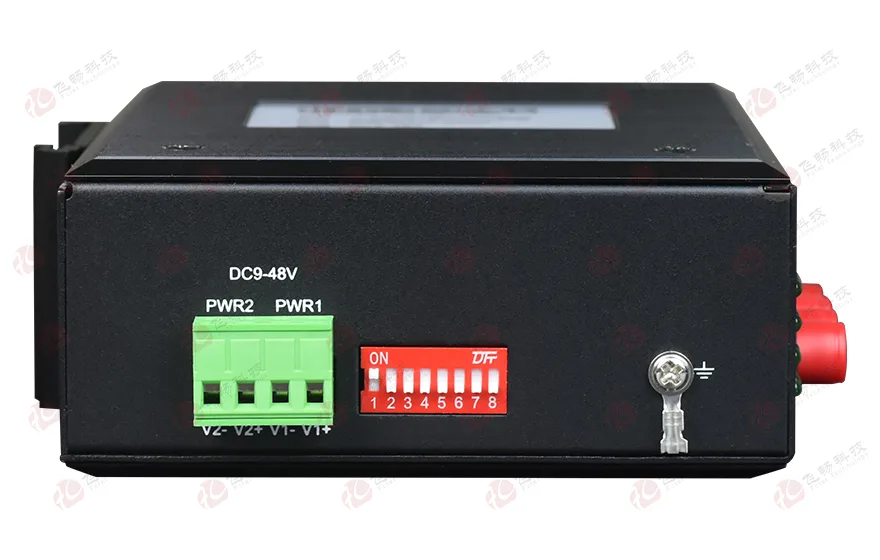

冗余双电源输入:  AC&DC9-48V 功耗<5W
过载保护：支持
反接保护：支持
冗余保护：支持
接入端子：4芯5.08mm间距插入式端子
◆ 机械与产品尺寸
外壳：IP40防护等级，铝合金材质
尺寸：133mm(长) x 120mm(宽) x50.0mm(高)

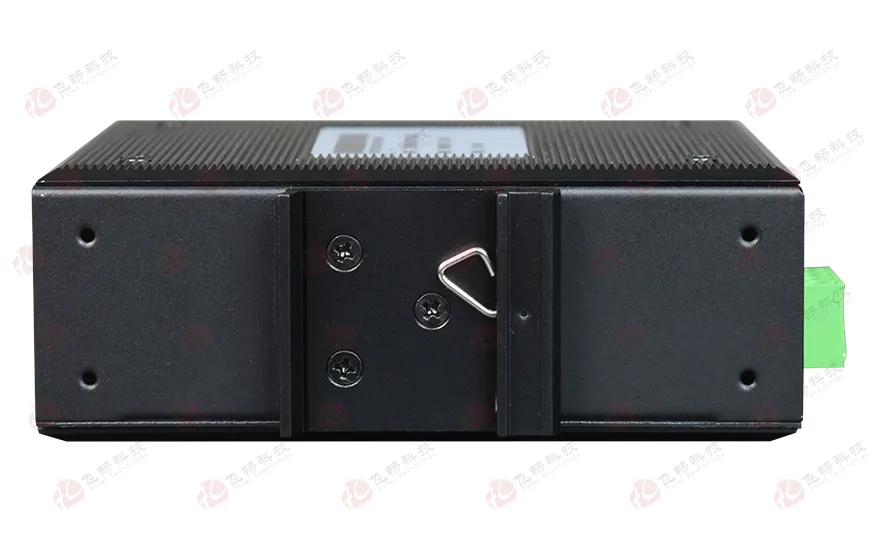

安装方式：导轨安装、壁挂式安装
重量：0.75Kg/台
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时
应用方案
本产品支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构

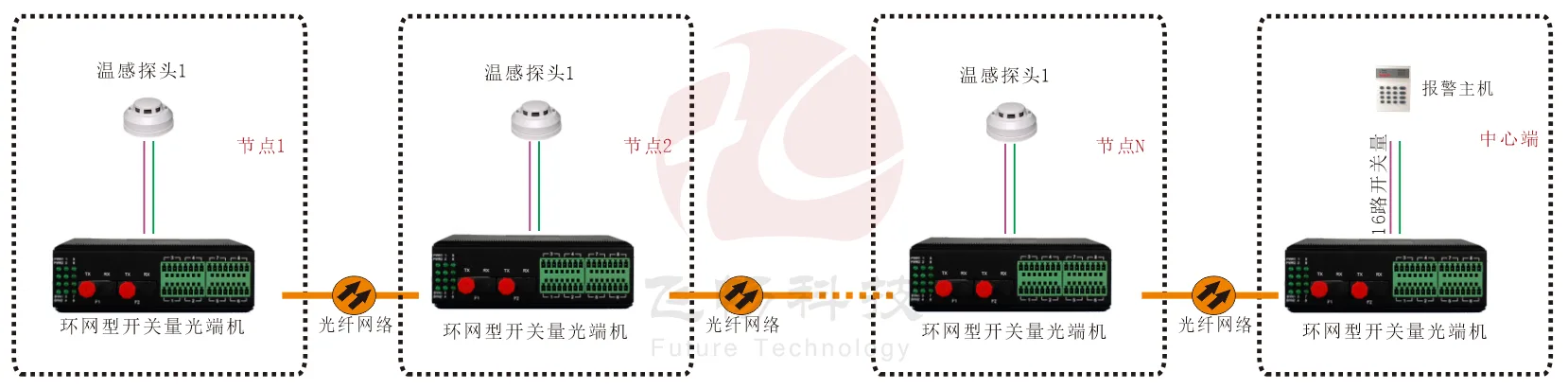

◆  链型（Line） 应用场合：多个总线节点间需要远距离通讯，或者多个节点间需要完全的电气隔离抗干扰:
工业轨式 环网型开关量 光端机

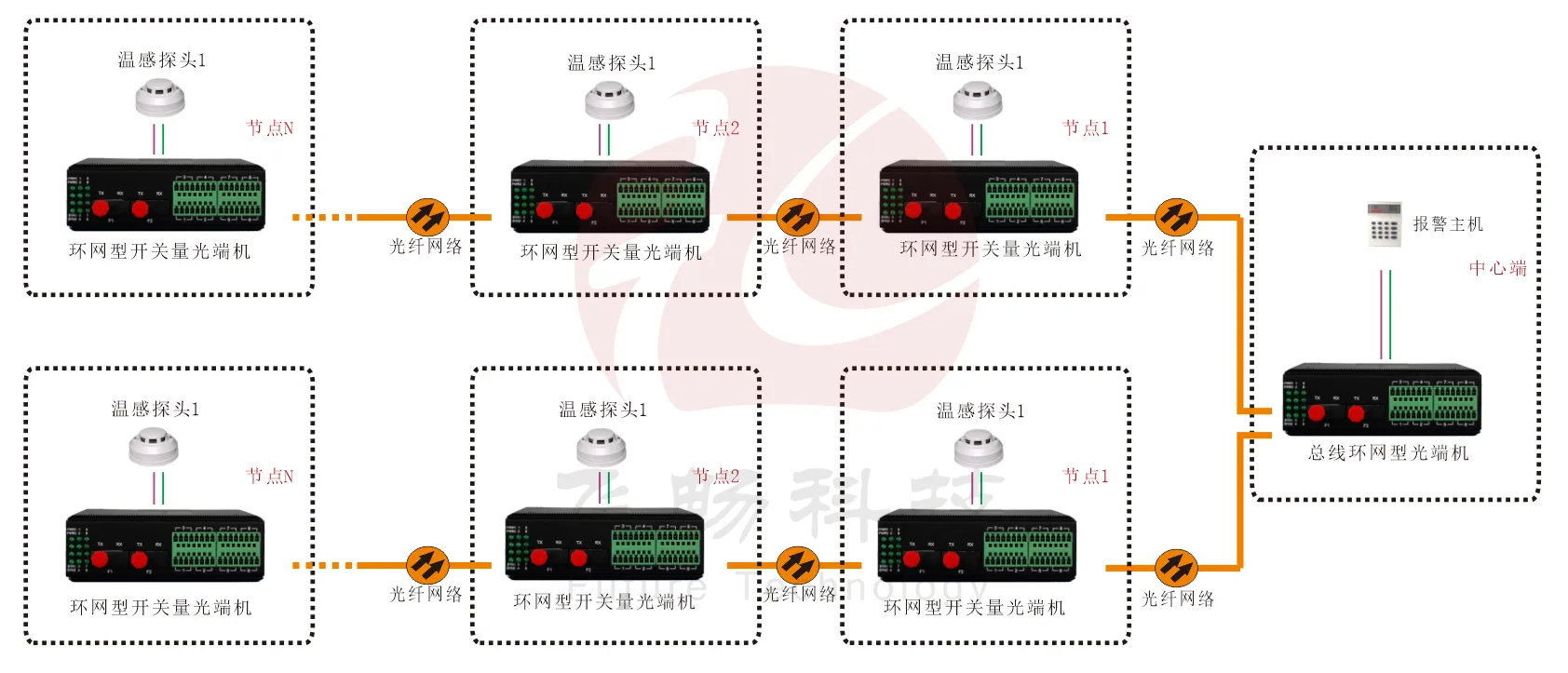

◆  星型（Star）应用场合：多个节点之间需要改变总线链型拓扑方式，或者多个节点间需要完全的电气隔离时；
工业轨式 环网型开关量 光端机

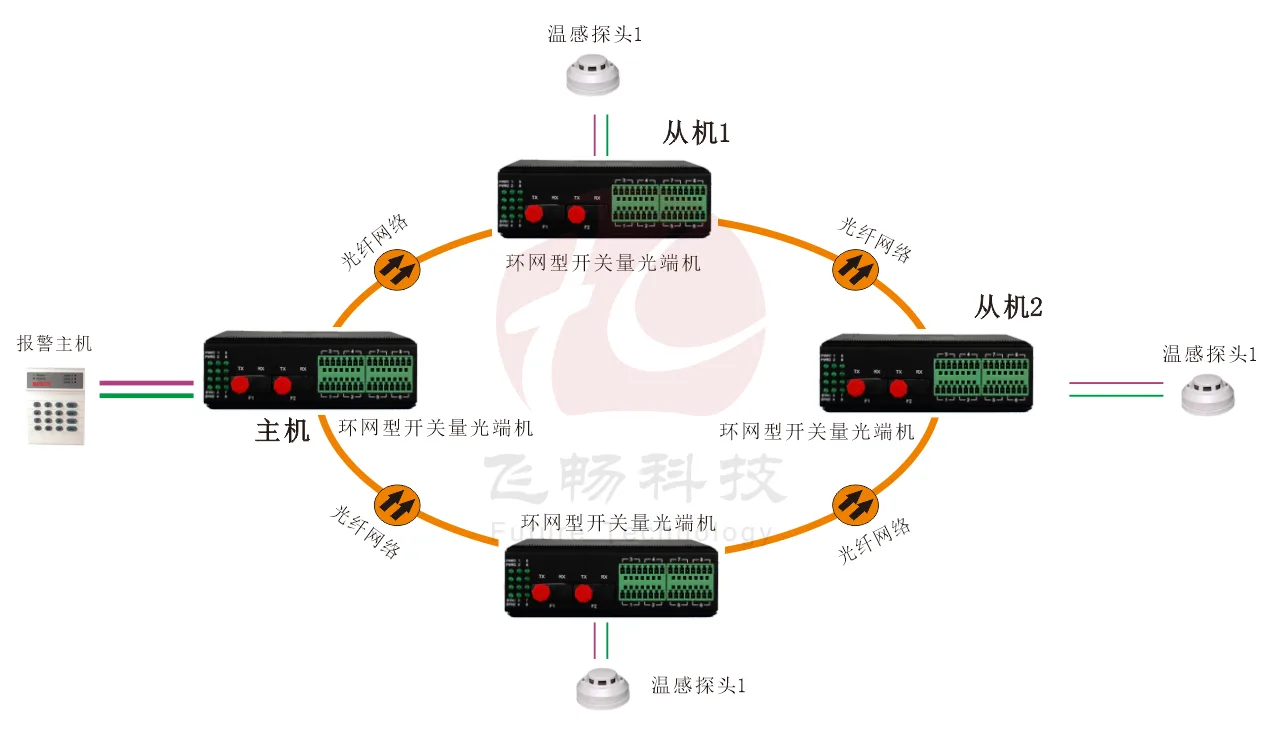

◆  环形（Circle）：应用场合：多个节点间需要提供冗余光纤链路保障总线可靠通讯时。
工业轨式 环网型开关量 光端机
产品尺寸
产品视频
资料下载
工业轨式 环网型开关量 光端机 规格书
