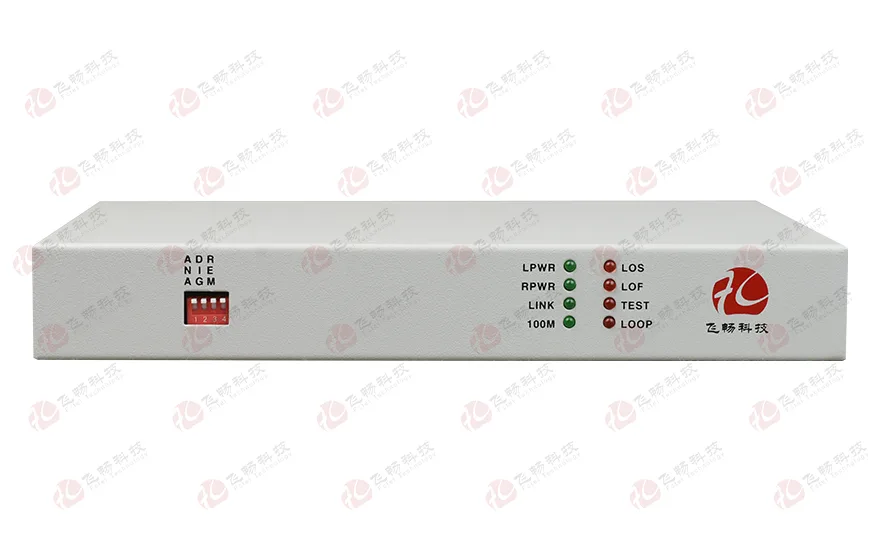

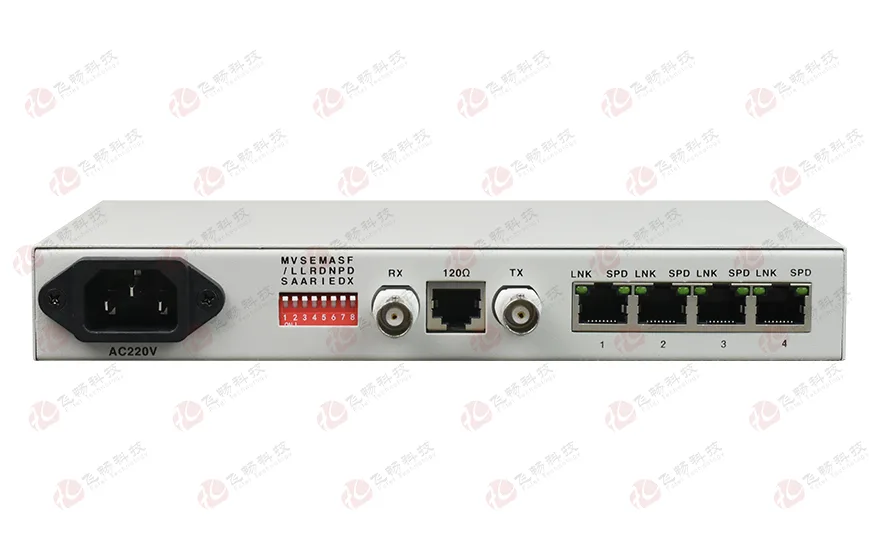

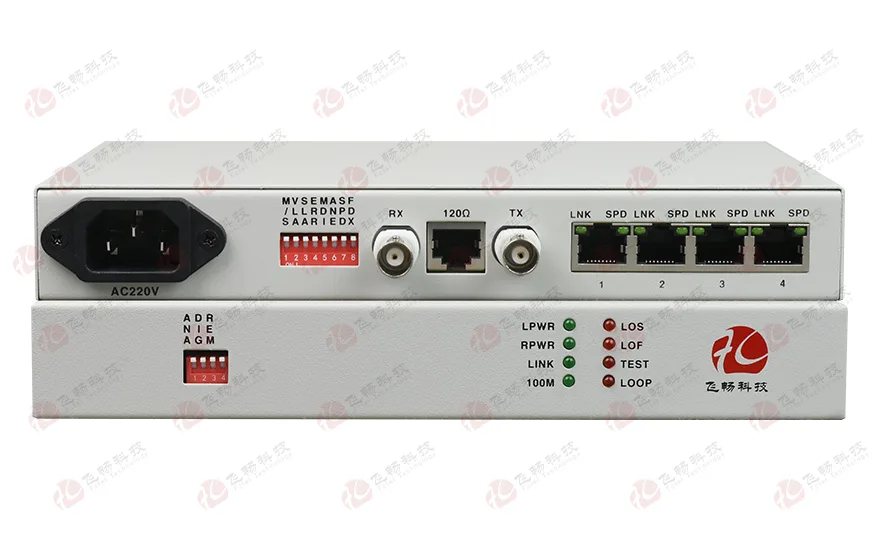

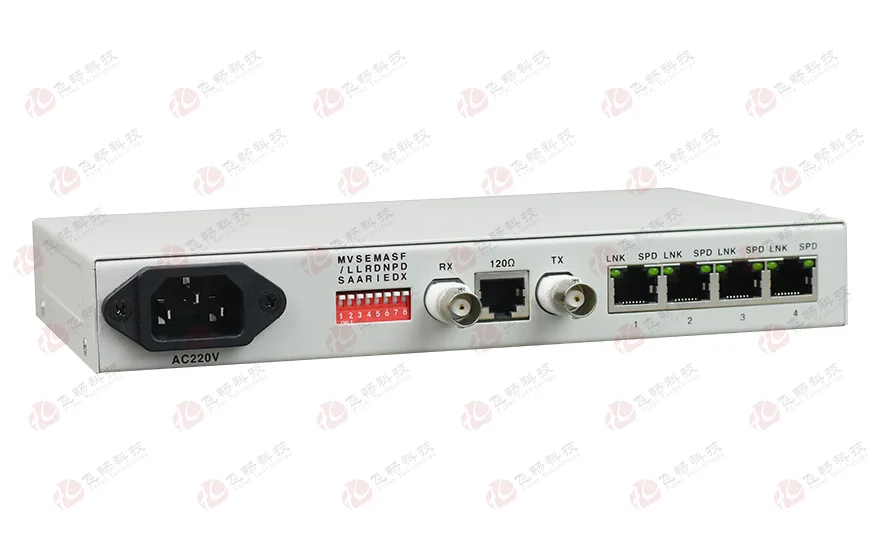

成帧E1-4ETH逻辑隔离协议转换器

型号：FCC-E1fF4次留言

描述：1路成帧E1转4路百兆以太网协议转换器带E1 环回检测功能。

产品描述
       本协议转换器(接口转换器)采用大规模FPGA设计， ITU-T G.703标准非成帧E1接口与4个10/100base-T以太网接口转换，10/100base-T通道将其传送到交换机、HUB、路由器、网桥或其他设备上。并能通过光端机等传输设备进行传输，联网后可组成不同网段。本设备是一种高性能、自适应式远程以太网桥。它体积小、成本低，很适宜对成本敏感的桥接应用，或作为比特流基础结构上的局域网延伸器或分段器。可自动不间断地学习与其相连的局域网上的MAC地址，并将目的地址作为另一局域网的帧转发。对TCP/IP协议透明，为网络中不同接口设备之间的通信提供安全、无缝的连接。
       可以提供桌面式/19 英寸  1U 机架式/4U 机框插卡式   三种产品样式，支持SNMP网管。
功能特点
◆ 基于自主知识产权的集成电路；
◆ E1可以支持任意时隙的设置 速率从64K-2048K可调；
◆ 设备可以实现对远端设备的监视与控制，网管数据不占用用户业务时隙不用设置成成帧模式，节省用户E1带宽；
◆ 可以检测到E1有没有环回，并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包，防止交换机死机；
◆ 可以在E1信号丢失或帧失步时能检测出是对端设备关机或时E1线路故障；
◆ 有E1故障转移功能，可以设置E1线路故障时不往以太网接口发LINK信号；
◆ 以太网支持超长包，最大包长度支持到1916字节(包括CRC32的4个字节)；
◆ 4路10M/100M以太网接口可以相互隔离，实现独立通信；
◆ 每路以太网口支持10/100M全/半双工完全自适应AUTO-MDIX（交叉线和直连线自适应）并可以设置各种模式；
◆ 提供2种时钟方式：E1主时钟，E1线路时钟；
◆ 提供3种环回功能：E1本端自环(ANA)以太网本端自环(DIG)，命令对端以太网自环(REM)；
◆ 有伪随机码测试功能（PATT），便于线路开通，可以当一个的E1误码仪来用；
◆ 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置；
◆ 内部有以太网数据监控自动复位功能，不会死机；
◆ 以太网接口提供接收和发送帧计数器、接收错误帧计数器。E1接口提供接收错误帧计数器；
◆ 实现本端设备与对端设备的电压与温度的监视，并可设置温度告警的阀值；
◆ 机架式设备网管接口采用SNMP；
◆ 可以组成以太网E1网桥(A)－－-E1光纤Modem(B)－－-以太网光纤Modem(C)的拓扑结构。
技术参数
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ E1 接口
   设备接口：设备接口符合G.703建议
   速   率： 2048Kb/s±50ppm
   码   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性： 满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ 电气和机械特性
   系统电源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外观结构:    216（宽）X140（深）X31（高）mm迷你型
◆ 环境指标
   工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时

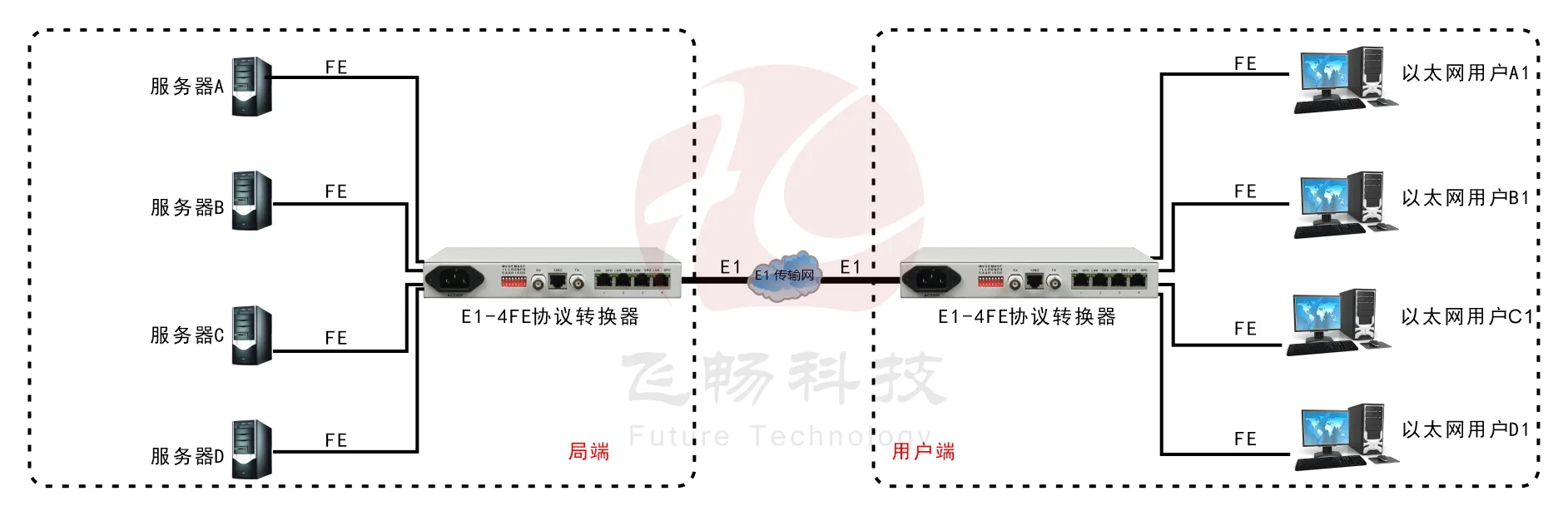

应用方案

成帧E1-4ETH逻辑隔离协议转换器

当设备设置成逻辑隔离时，可实现A－－A1，B－－B1，C－－C1，D－－D1之间的相互独立通信。
