串行接口转换器类型与应用：RS232、RS485、光纤

01认识常见接口

RS232 适合近距离点对点；RS485 支持差分多点总线；RS422 常用于差分通信。转换器只能按其设计转换物理接口，不能自动理解或翻译 Modbus 等应用协议。

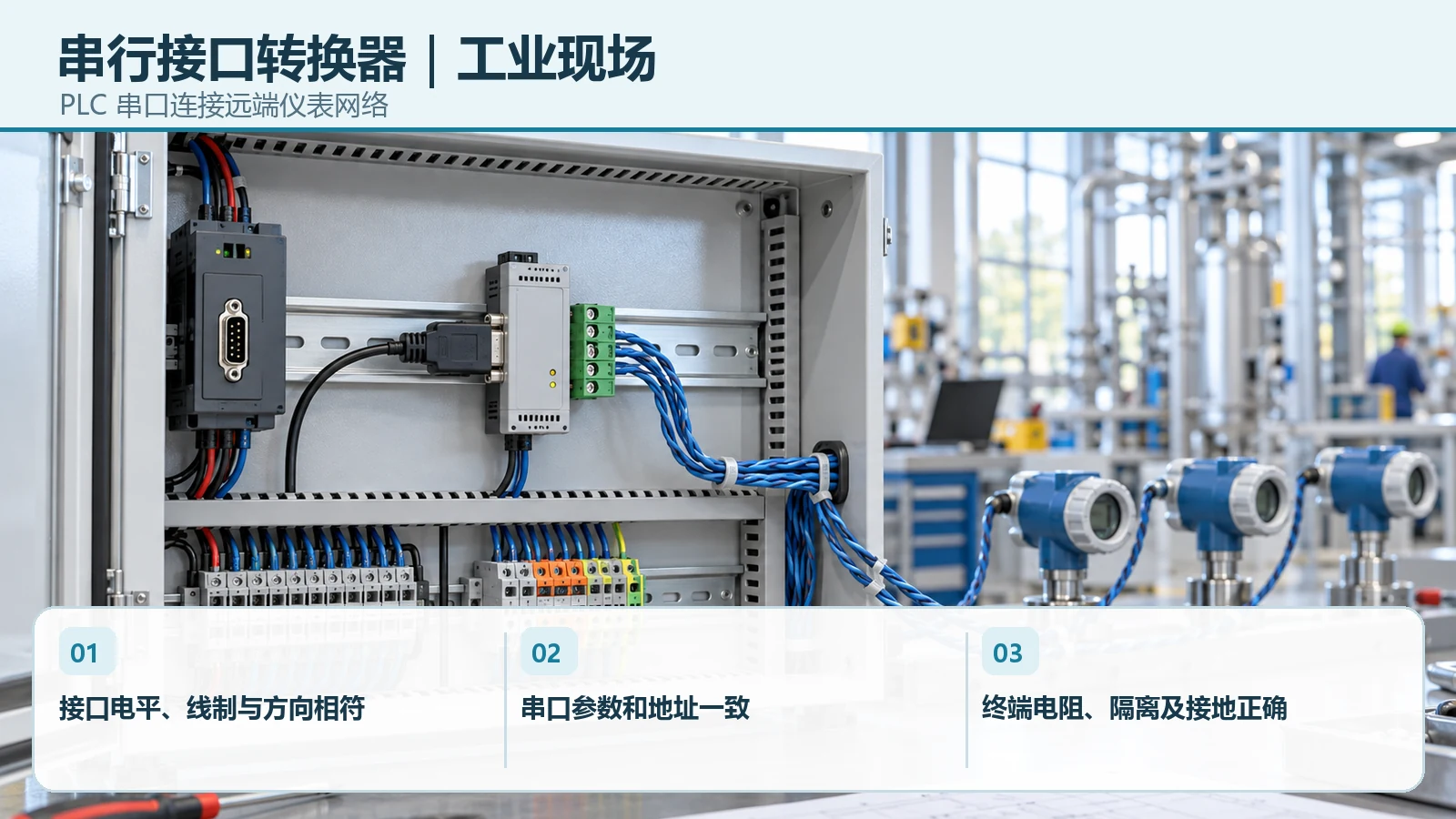

在PLC 串口连接远端仪表网络，建议把上位机 RS232、接口转换器、RS485 总线、隔离转换器和远端仪表依次标到图纸上。沿途写出“点对点串口—电气转换—多点总线—隔离保护”的实际接口，而不是只写设备品牌。这样可以直接发现接口数量不足、介质不相容或配线遗漏。

02核对线制与方向

RS485 两线半双工与四线全双工的接法不同，A/B 极性和收发切换方式要与对端一致。现场应按厂家端子定义接线，不要仅凭字母名称判断正负。

03计算线路规模

统计波特率、线长、节点数和支线长度。随着速率或节点增加，允许距离可能缩短；终端电阻应放在总线两端，而不是每个节点。

评估时还要区分“端口能点亮”和“业务稳定运行”。前者说明物理连接建立，后者必须通过双向传输、峰值负载、断电恢复及长时间观察验证。若现有网络已经运行，先记录旧设备参数，再在维护窗口对照迁移，避免把原有配置问题带进新方案。

04考虑隔离与防雷

跨楼宇和强干扰环境中，隔离型转换器有助于抑制地电位差造成的问题。防浪涌、屏蔽层和接地仍需按现场设计实施。

05逐步排障

先在短线条件核对串口参数，再接入长线并增加节点。观察收发指示灯，结合示波器或串口工具区分没有发送、波形受损与协议回应错误。

交付资料至少应包括串行接口转换器的设备型号、端口与线缆编号、供电方式、配置版本和测试结果。维护人员可依台账先检查电源与链路指示，再分段隔离故障；这样比现场反复更换设备更容易确定问题来自终端、连接、线路还是配置。

实际项目中，最好让设备供应方和施工方共同确认边界：供应方说明串行接口转换器支持的接口、功能、可选模块和限制条件；施工方提供线缆检测、端接工艺、机柜供电和接地记录；使用方给出业务可接受的中断时间及高峰负载。三方在同一份测试表上签字，可以减少“设备正常却无法完成业务”的争议。对于已有站点，还应记录改造前后的对照结果，特别是链路恢复时间和异常告警是否与预期一致。

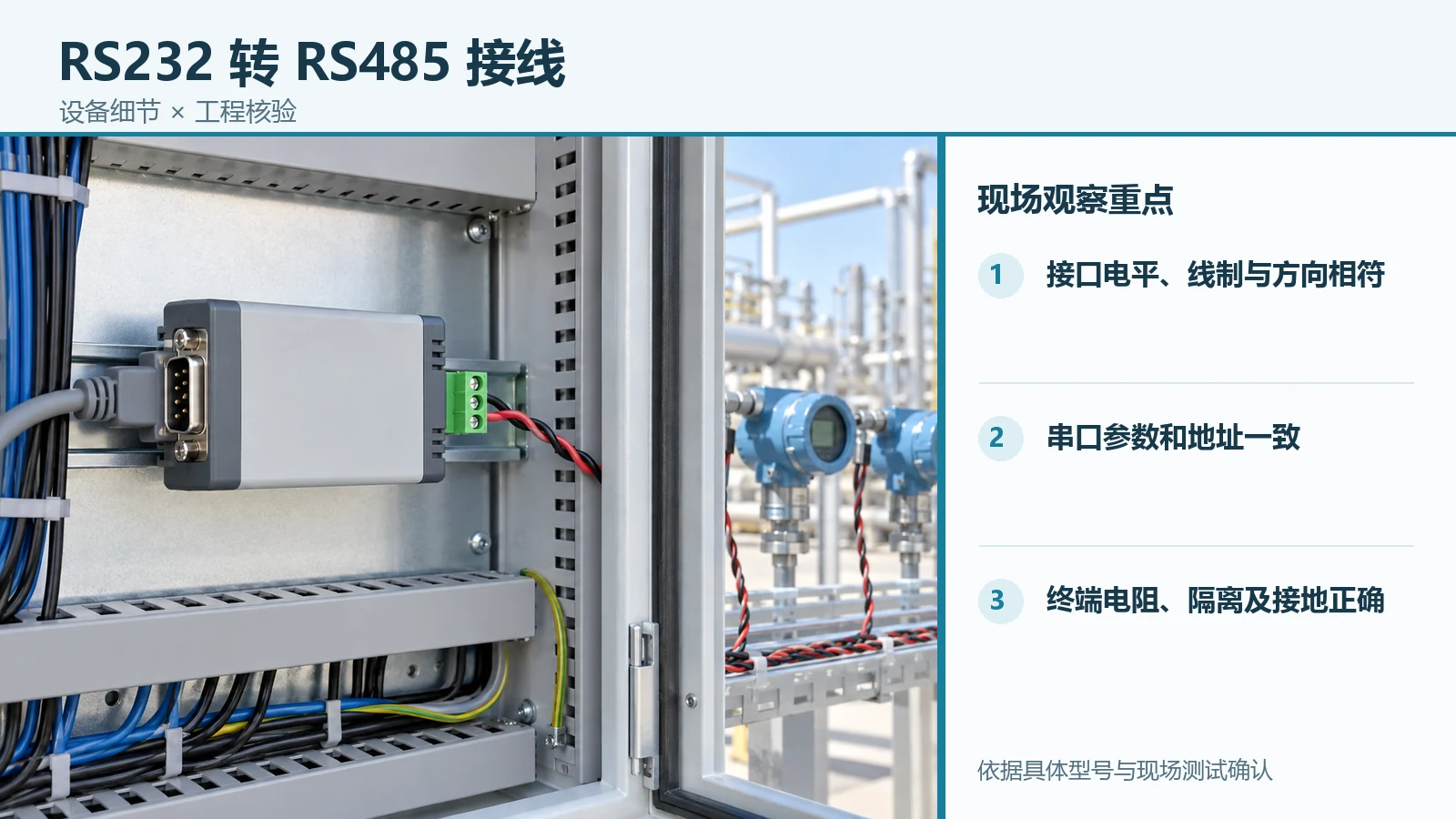

06采购与验收检查清单

1. 接口电平、线制与方向相符。
2. 串口参数和地址一致。
3. 终端电阻、隔离及接地正确。

询价时请提交现场拓扑、接口数量、线路距离、安装环境及已有设备型号，要求供应方逐项答复“支持、需要选配或不支持”。验收时不要只依据出厂参数表，应在真实设备和线缆上复测关键业务，并把异常状态和恢复结果写进记录。

07常见问题

能否只凭设备名称下单？不能。串行接口转换器的具体接口、速率和环境指标会因型号不同而变化，必须使用目标型号的公开规格和端口定义核对。

链路接通后还要检查什么？至少测双向业务、最繁忙时段的稳定性，以及断电或断链后的恢复。若结果不一致，应按电源、端口、介质、协议和配置逐段排查。
