模块化多业务 TDM Over IP 电路仿真网关

型号：FCT-M次留言分享

描述：插卡式TDM Over IP 支持语音，E1，V.35等业务接入IP，提供2个千兆以太网电口，１个千兆以太网SFP光口。

产品描述

功能特点

产品描述

TDMoverIP设备主要用于在IP网上传输E1信号。能让运营商和企业在一个标准的低成本无线或有线Ethernet/IP 结构上，无缝可靠地连接TDM设备和用户Ethernet ，并对质量无任何影响。TDM over IP 对TDM 信号透明保证任何具有物理 TDM接口的设备无缝地连接，如 PBX 移动基站 SS7信令设备和语音邮件系统。可以用于基于IP的通信系统中，比如：LAN 、WAN、MAN和无线网络。

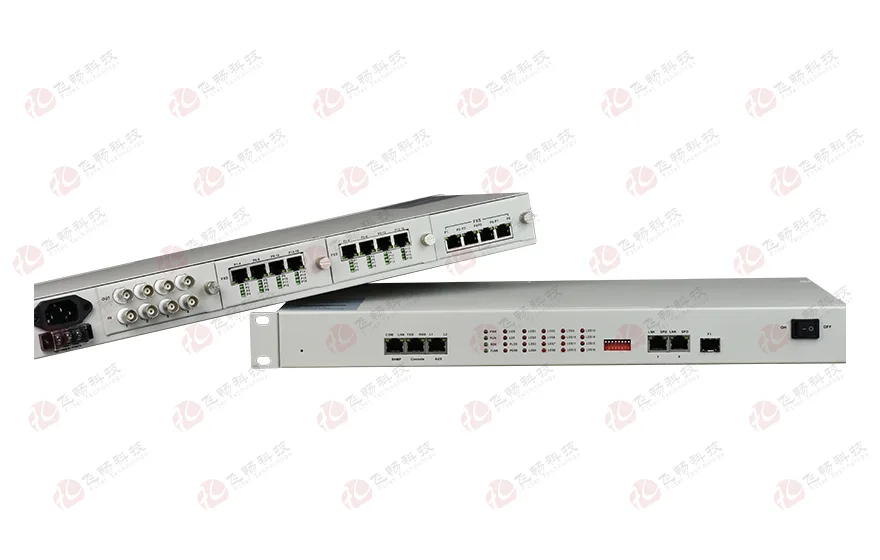

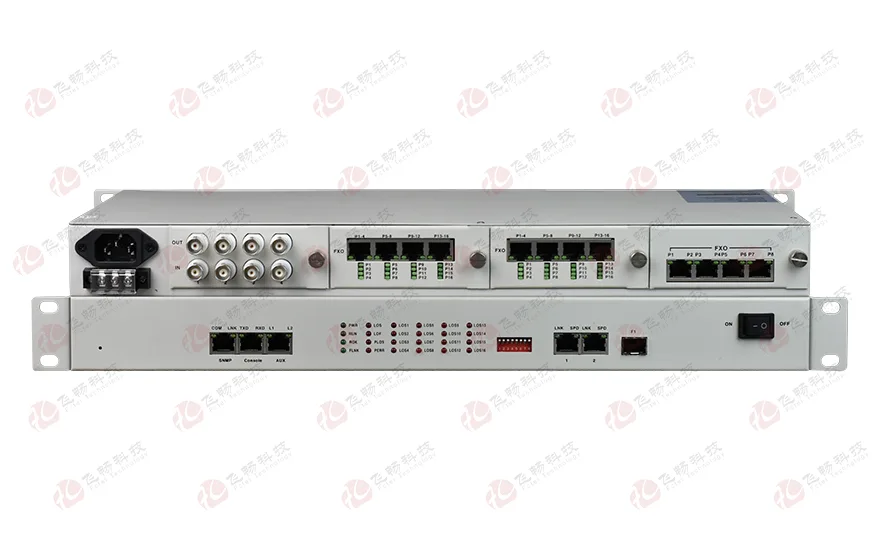

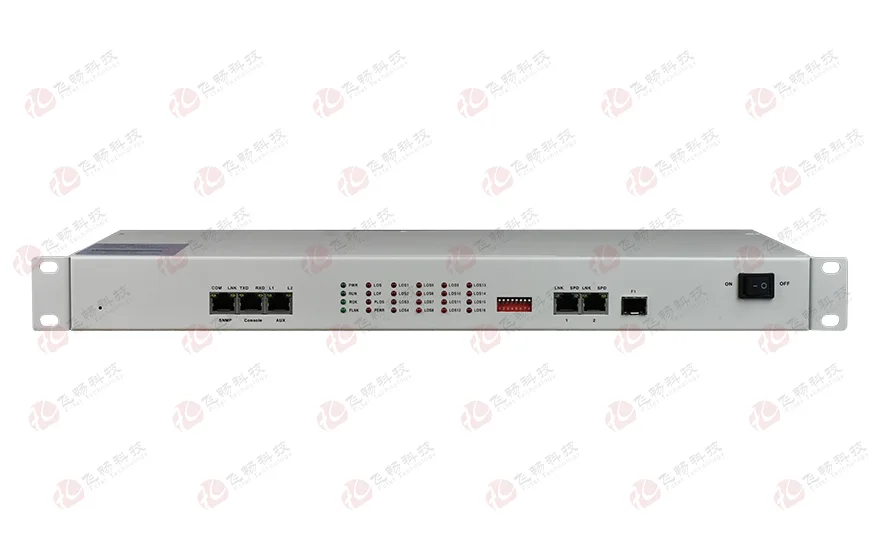

具有 2个千兆以太网电口，１个千兆以太网光口，一个Console管理接口，可以插入E1 模块/语音模块/V.35 模块/ 串行接口模块；最大容量可以4 个插槽都插满。

功能特点

◆ 提供Console(CLI)与WEB管理接口，便于安装开通；

◆ 提供2个千兆以太网电口，１个千兆以太网SFP光口；

◆ E1时钟恢复采用独有的时钟算法技术，频率还原稳定，抖动与漂移小，同时恢复时钟的抖动和漂移符合G.823/G.824、G.8261规范；

◆ 高传输效率，低传输延时；以太网包长可设，支持长包；支持VLAN设置，可达90%带宽利用效率；

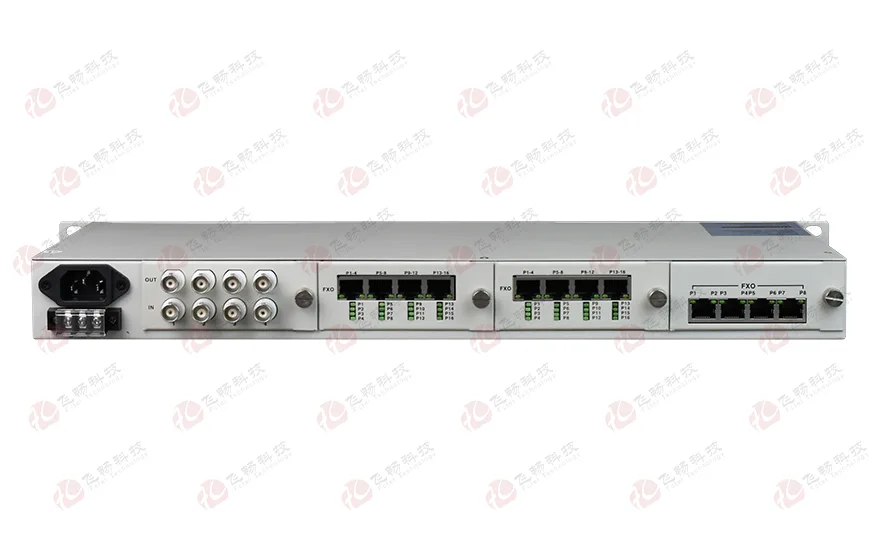

◆ 提供4 个插槽，每个插槽可以插入下列服务卡片，支持插：

4×E1 模块（75Ω）/（120Ω）；

4×成帧E1 模块（75Ω）/（120Ω）任意时隙可以设置；

4×FXO/FXS/EM2-4/磁石模块；

8×FXO/FXS/二线音频/磁石模块；

16xFXO/FXS/二线音频/磁石模块；

2×V.35 (2.048M 固定速率)模块；

2×V.35 (N*64K N=1-32)模块；

4×RS232/422/485/开关量模块；

◆ 支持WEB网管对本端和远端设备软件和硬件的在线升级；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式。

技术参数

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ V.35接口

工作方式：DCE

速率：N*64K(N=0-32)

连接器：DB25/M34
◆ 电气和机械特性

系统电源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

外观结构: 485（宽）X200（深）X45（高）mm 19英寸 1U

◆ 环境指标

工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

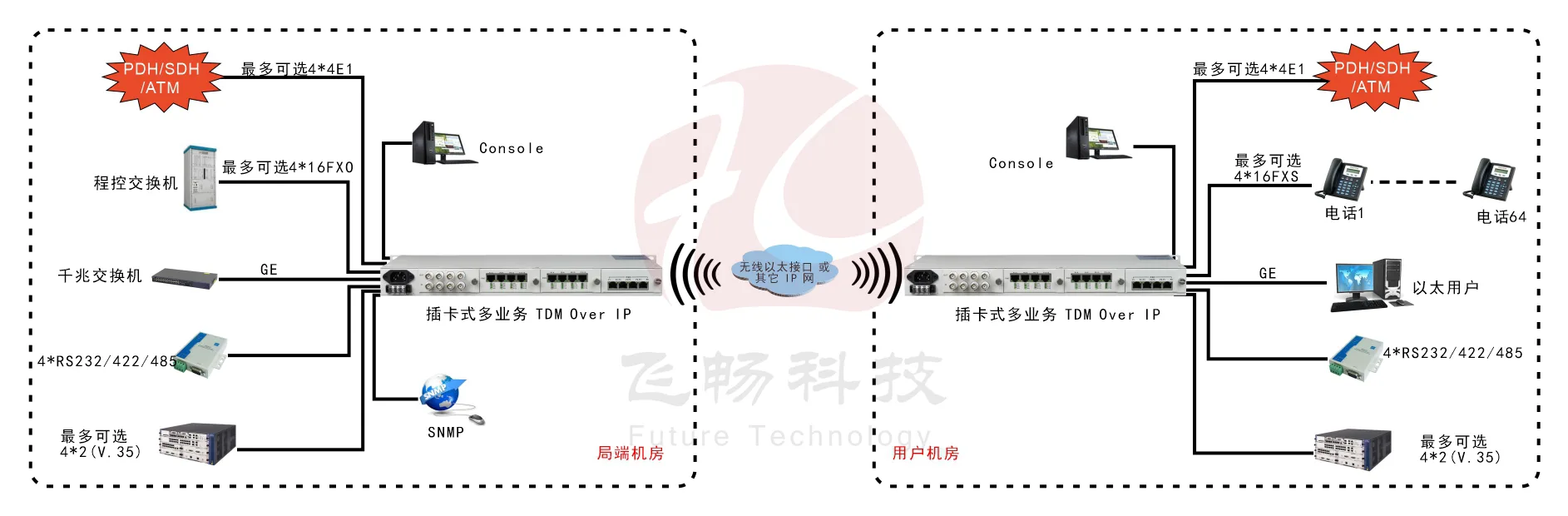

应用方案

产品尺寸

产品视频

资料下载
