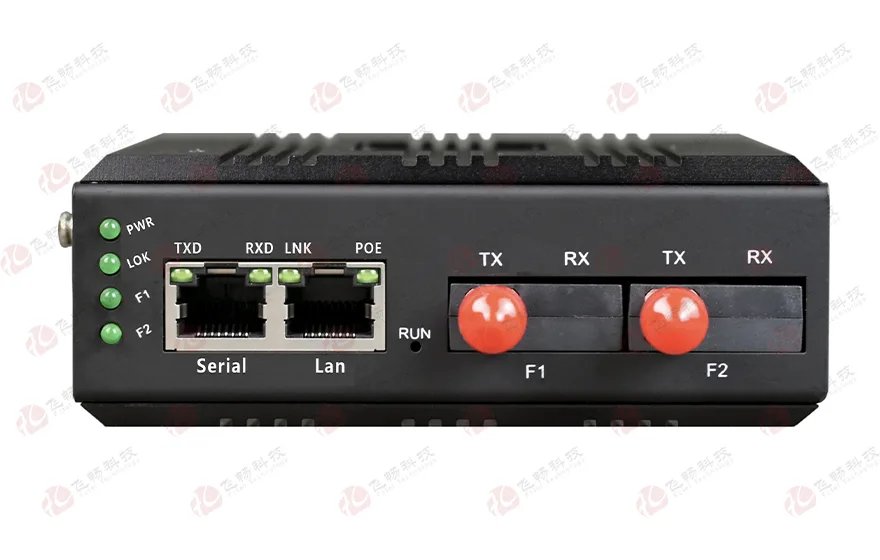

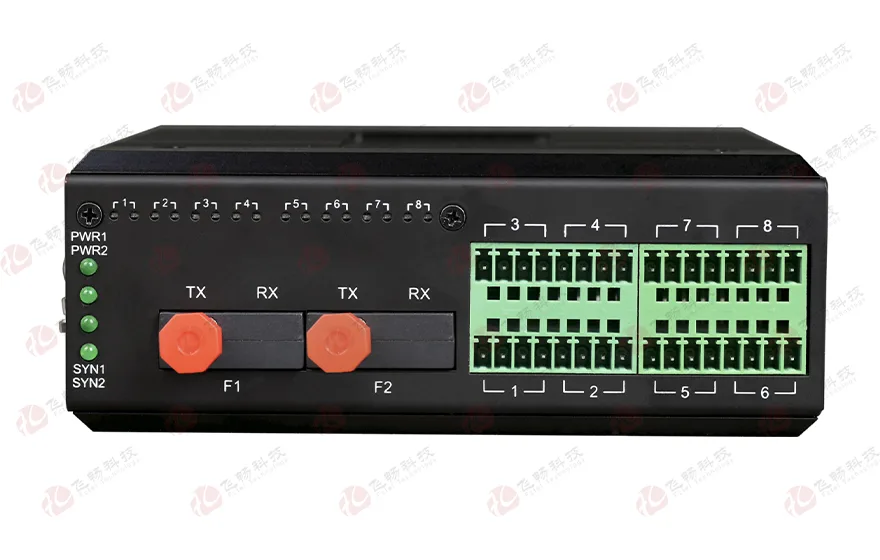

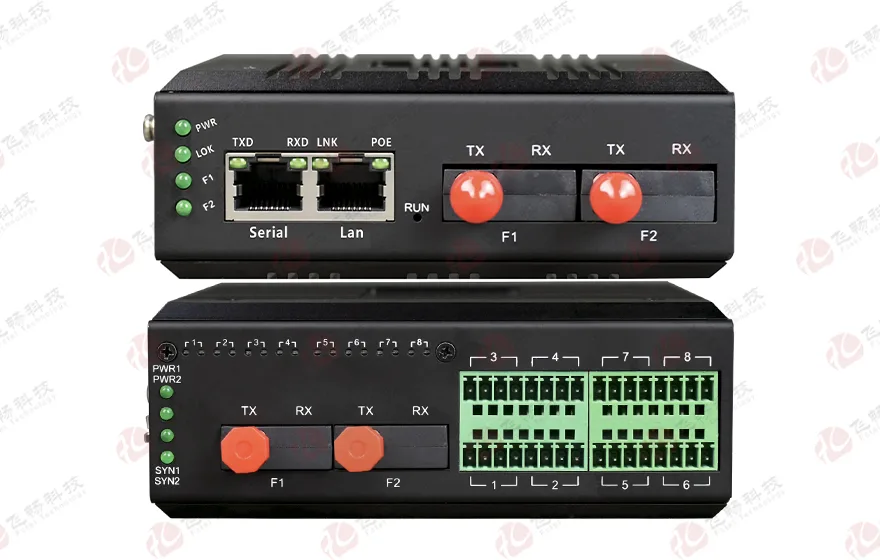

工业轨式 16路DIDO AIAO 光纤自愈环网 ModBus RTU&TCP 采集器

型号：次留言分享

描述：工业级环网型光端机提供每个节点最多16路DI/DO/AI/AO在光纤中传输，支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网

产品描述

功能特点

产品描述

工业级环网型光端机提供每个节点最多16路DI/DO/AI/AO在光纤中传输，支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构,具有环网自愈保护功能。主机采用ModBus RTU与ModBus TCP双上联接口，方便现场实施。

功能特点

◆ 铝合金阳极氧化外壳，IP40防护等级，能够经受住恶劣环境的考验;
◆ 光纤环网节点机支持16路DI/DO/AI/AO，支持最多16路，每2路为一个单位，任意配置DI/DO/AI/AO，比如4路DI+4路DO+4路AI+4路AO，或8路DI+8路AI，每路有指示灯状态指示；
◆ 模拟量输入支持12位分辨率输出，2‰精度，支持2线，3线，4线传感器接入；支持0-20mA、4-20mA、0-5V、0-10V，-5V-+5V 5种模拟量输入信号。
◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选
◆ 支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组成更复杂的网络拓扑结构支持多种光纤网络结构；
◆ 节点机Modbus RTU地址硬件可设，地址、波特率、恢复默认参数、查询参数、可设置，可修改，掉电保存；带复位按钮，一键恢复出厂设置。
◆ 支持Windows配置工具、串口和WEB等多种配置形式、支持SNMP网管，可以在WEB上切换上联接口是Modbus RTU还是TCP，支持过网关，跨路由通信；支持虚拟串口驱动访问模式和网络中断自动恢复连接功能；
◆ 支持标准TCP/IP SOCKET应用程序访问,TCP支持多连接，满足4个以内用户同时监控或管理设备；
◆ 支持本地和远程的系统固件升级；
◆ 接口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 标准;
◆ 支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护
◆ 符合工业四级电磁兼容性要求,超强防雷功能：防雷击，可抗感应高压，防浪涌等
◆ 无风扇高效散热，降低修复时间，能够经受住恶劣环境的考验，导轨或壁挂式安装
◆ 宽温型：工作温度-40℃~ +85℃
◆ 所有型号皆通过100%烤机测试，保修期：5年

技术参数

◆ 光纤部份
光口：2
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 开关量接口
输出接口类型：
干接点：信号继电器干接点输出；
脉冲量（湿接点）：
光MOS继电器输出，0-VCC(VCC为本机供电电源电压)
响应时间：
干接点输出:<1.2ms；湿接点输出<0.6ms
开关信号输出:
干接点：30VDC/0.5A；湿接点：245VDC/0.12A
最大开关频率 50HZ
输出浪涌保护:
干接点输出：无；
湿接点输出：TVS+固体放电管防护
◆ 电流模拟量
输入输出范围： 0~20mA(包含 4~20mA)
分辨率： 12位
采样速率： 20K次/秒
时间延迟： <0.1ms
最大负载能力： 600Ω
输入电阻： 125Ω
精度： 0.2%(常温)
◆ 电压模拟量
输入输出范围： 0~10V(包含 0~5V)，-5V-+5V
分辨率： 12位
采样速率： 20K 次/秒
时间延迟： <1ms
最大负载能力： 600Ω
输入电阻： 100ΚΩ
精度： 0.2%(常温)
◆ 电气和机械特征

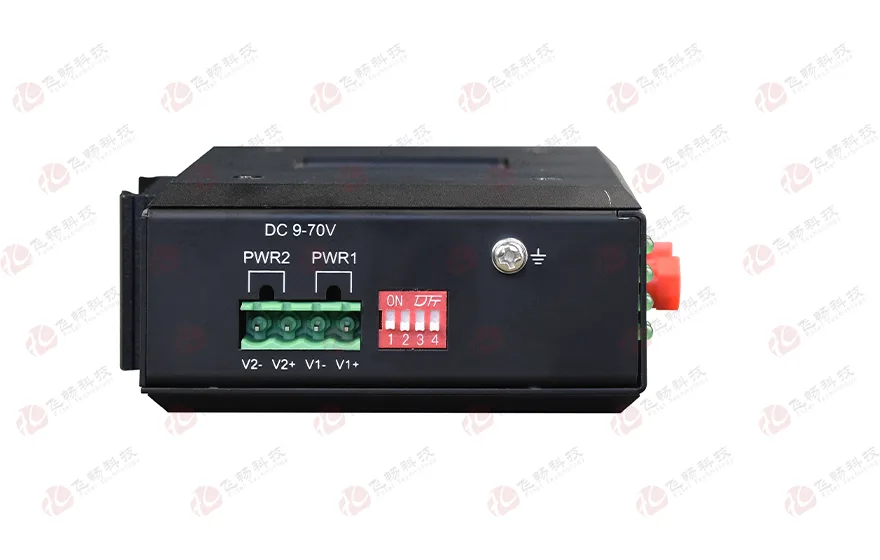

   冗余双电源输入:   DC9-70V 功耗<5W
   过载保护：        支持
   反接保护：        支持
   冗余保护：        支持
   接入端子：        4芯5.08mm间距插入式端子
   外壳：            IP40防护等级，铝合金材质
   安装方式：        导轨安装、壁挂式安装
   重量：           0.75kg/台(节点机)/0.45kg/台(主机)

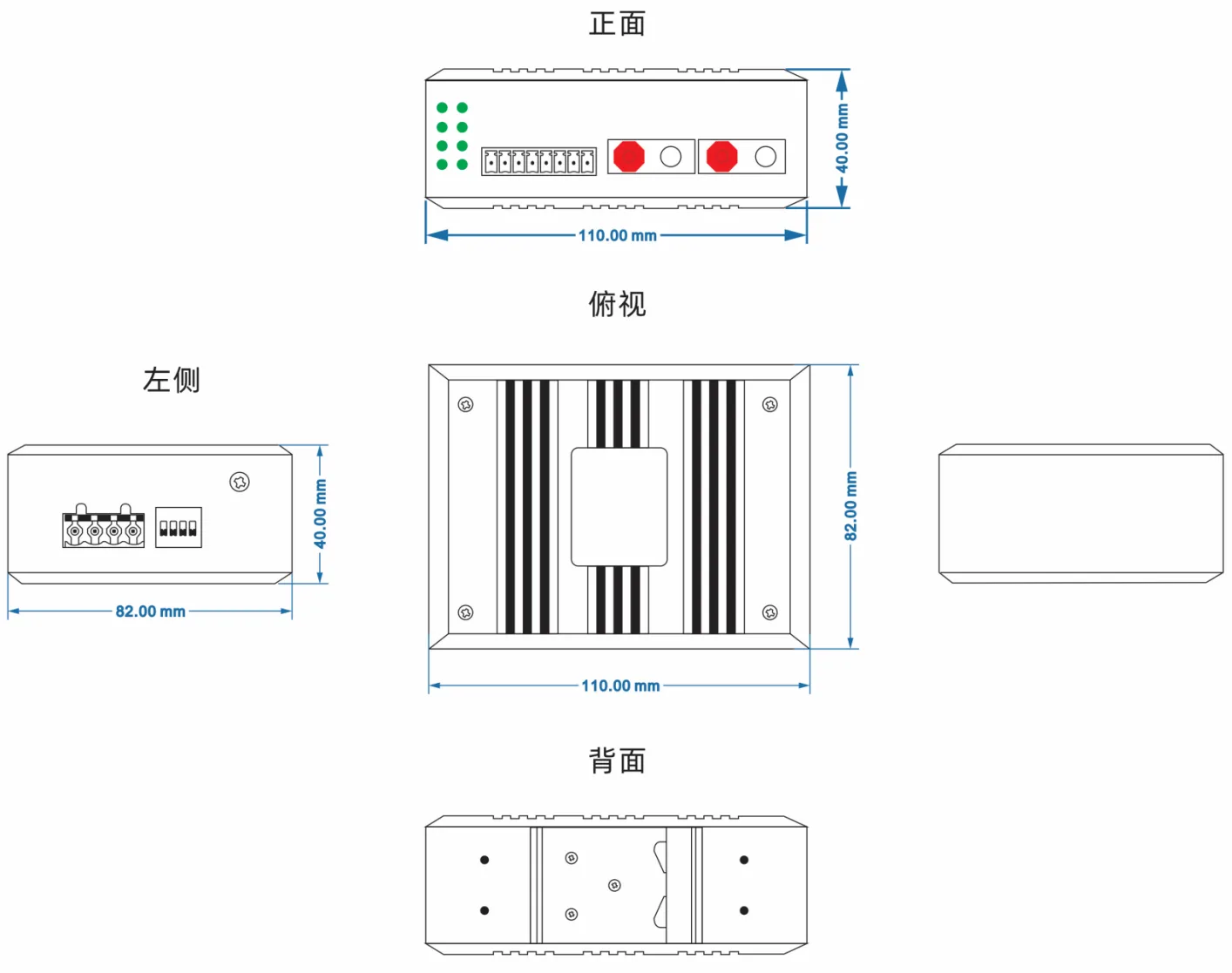

尺寸： 110mm(长)x86mm(宽)x40.0mm(高)(主机)
133mm(长)x120mm(宽)x40.0mm(高)(节点机
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

应用方案

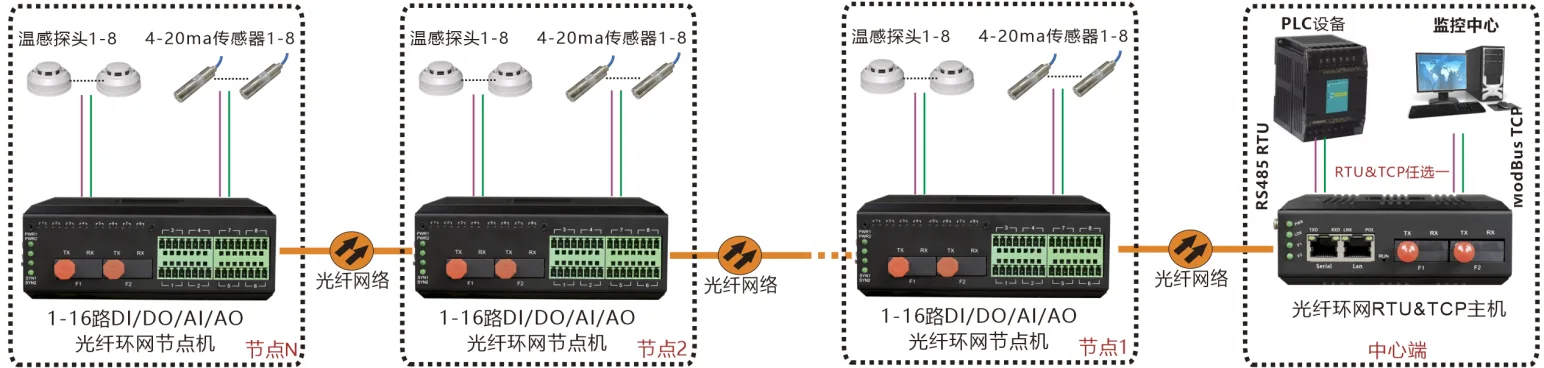

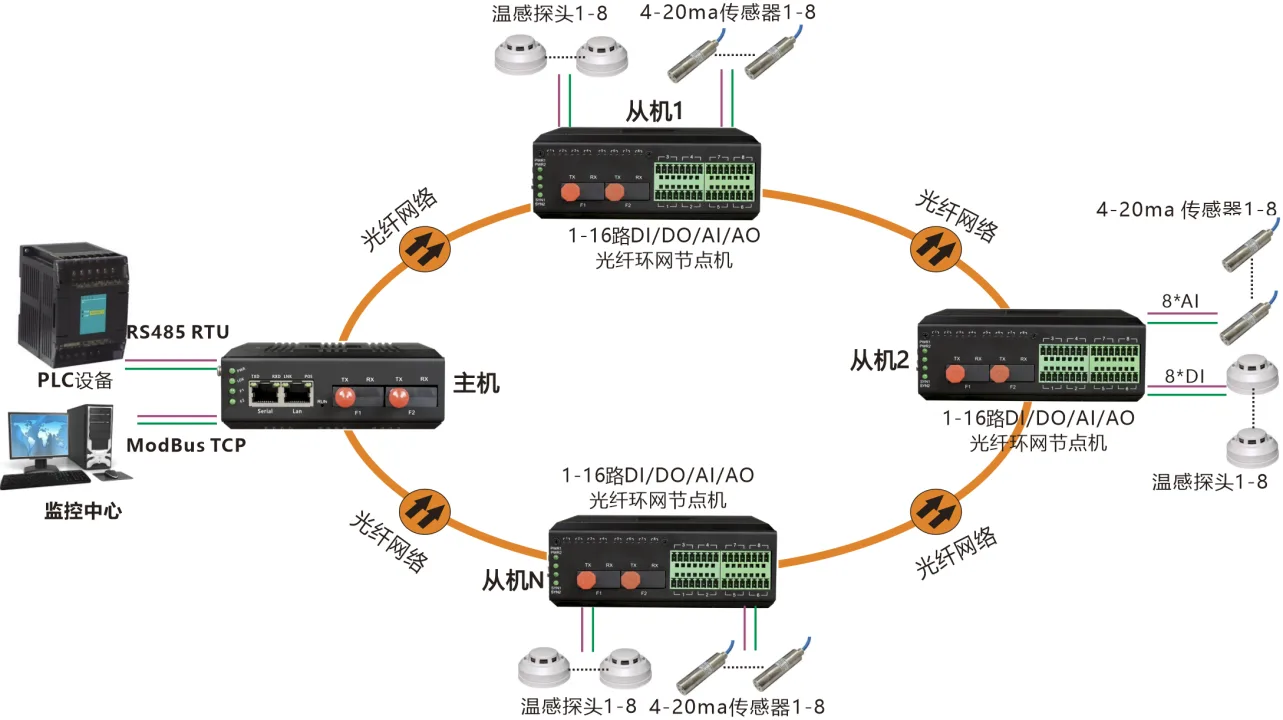

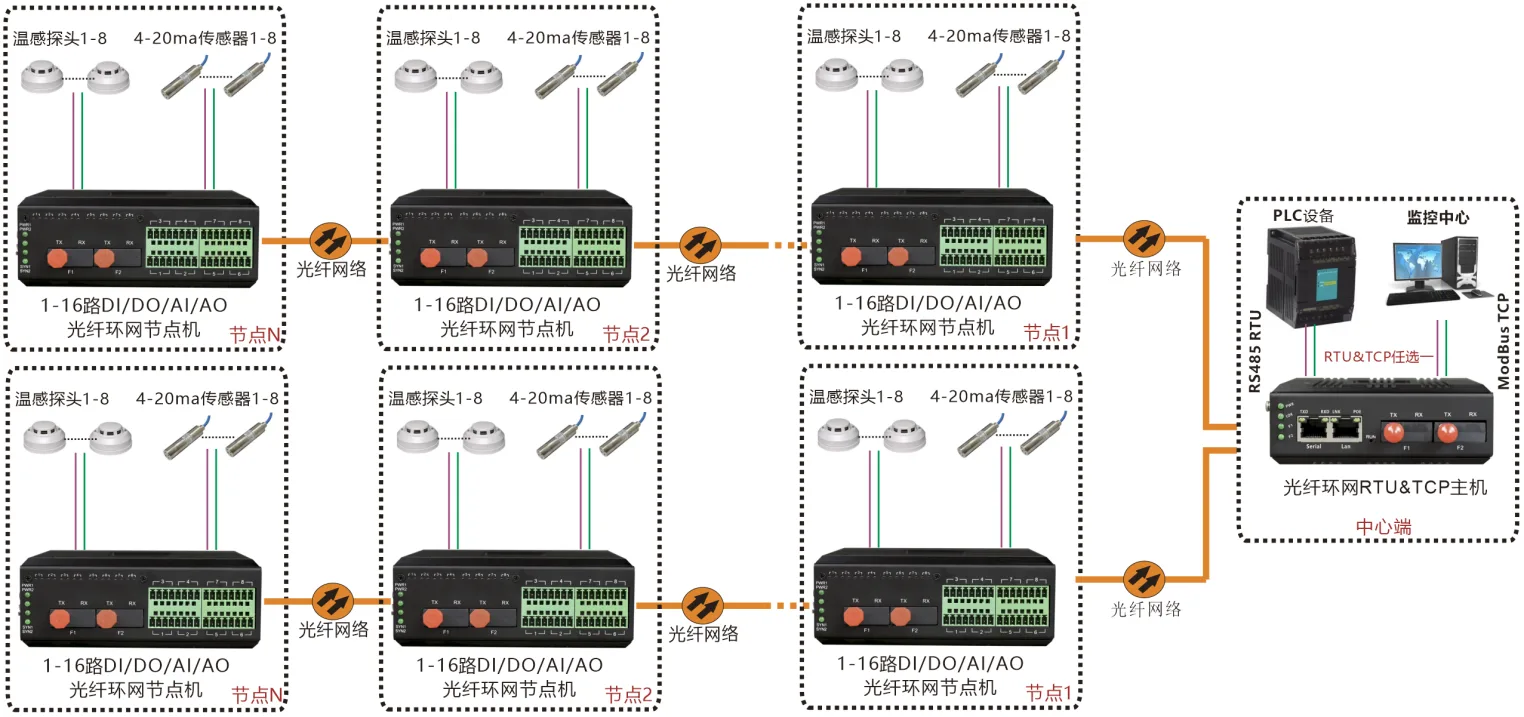

本产品支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构

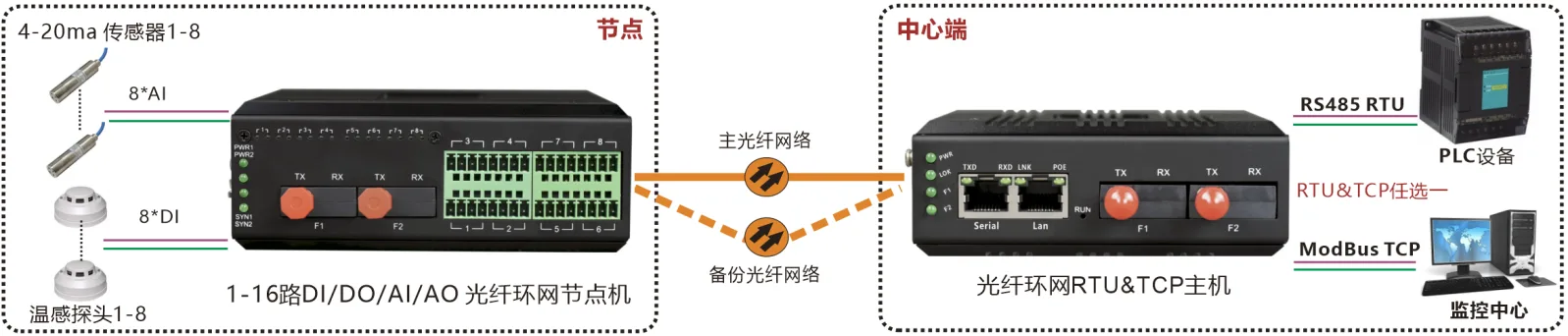

◆ 点对点（Point to Point）应用场合：某些单独分散的总线节点间需要远距离通讯，或者受干扰严重需要电气隔离:
