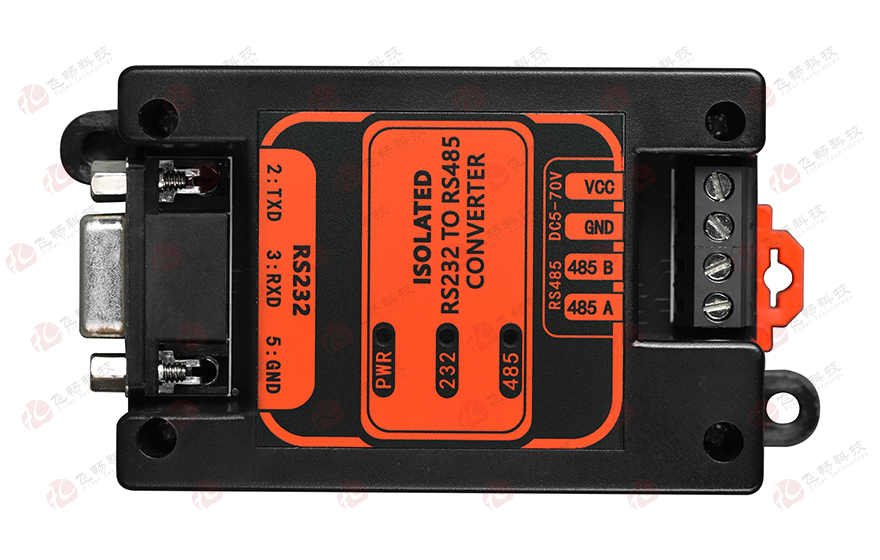

防雷型光电隔离 RS232转RS485串口转换器

型号：串口转换器次留言分享

描述：本转换器实现RS232-RS485有源隔离转换，并采用2500V隔离电压DC-DC隔离电源供电不采用串口窃技术，通信信号采用高速光耦隔离。 RS232与RS485接口有三级防雷保护，防雷达到6KV防护

产品描述

本转换器实现RS232-RS485有源隔离转换，并采用2500V隔离电压DC-DC隔离电源供电不采用串口窃技术，通信信号采用高速光耦隔离。
RS232与RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV 内阻40欧标准，通信距离长达1800米，广泛应用于复杂的工业系统中。

功能特点

◆ RS232-RS485波特率0-256K自适应；
◆ 采用隔离电压2500V DC-DC电源供电不采用串口窃电，提高了设备的适用面，通信信号采用高速光耦隔离;
◆ RS485与电源共地，与RS232的地隔离，为2.5KV电气隔离,直接AC220V或AC380V电压接入也不会烧隔离的另一端;
◆ RS232与RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV，内阻40欧标准;
◆ 输入电压宽范围(DC5-70V)，并能自动检测输DC电源的极性，并内置自恢复保险丝；支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

技术参数

◆ 串行接口

标准：
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-485 RS-485 (ISO/IEC8284)

串行接口：
RS-232：孔式DB9 ； RS-485：接线端子

引脚定义：
RS-232： TXD(DB9-2) ，RXD(DB9-3) ，SG(DB9-5)
内部回路：RTS 到 CTS，DTR 到DSR 和 DCD
RS-485 2 线： 485 A(TX+) ， 485 B（TX-），485 G

◆ 环境指标

工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：＞100000小时

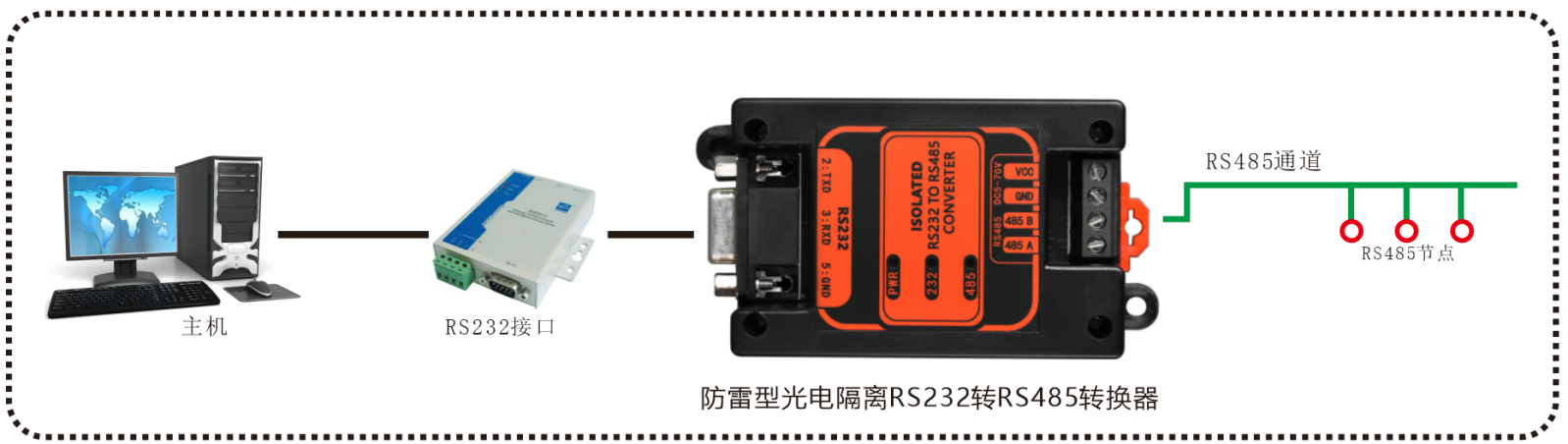

应用方案

RS232转RS485

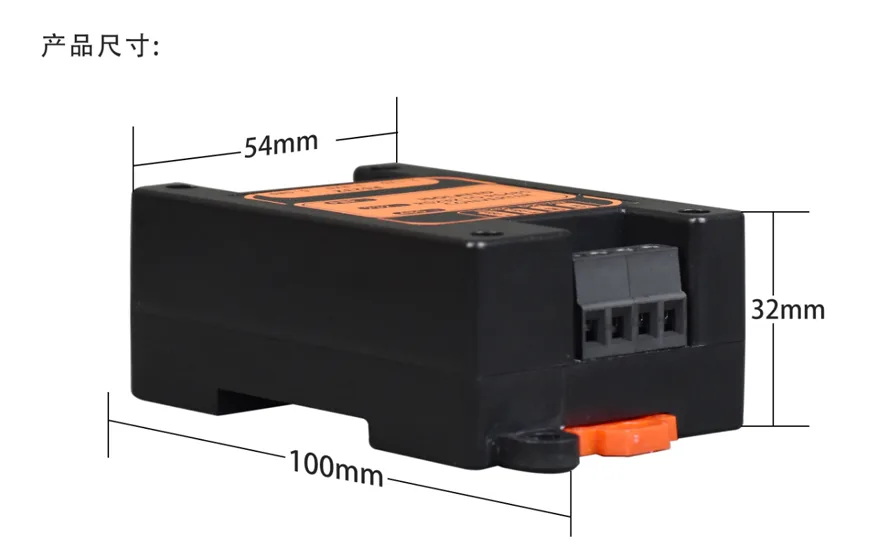

产品尺寸

产品视频

资料下载
