桌面型RS232/422/485光猫

型号：FCP-DRQ次留言分享

描述：1路RS232/422/485光猫，同时提供RS232/422/485三个串口界面，方便现场开通业务，通信速率最高可达921.6KBPS。1路串口，同时支持RS-232/422/485三种业务接口的光纤MODEM。

产品描述

本系列设备采用大规模FPGA设计，1路串口，同时支持RS-232/422/485 三种业务接口的光纤MODEM。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择，具有很高的性能价格比。使用普通的多模光纤，有效通信距离达4KM，使用普通的单模光纤，有效通信距离可达0-120KM，串行口的通信速率可达921.6KBPS。

由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资。

功能特点

◆ 1路串口，同时提供RS232/422/485三种串口界面，方便现场开通业务；

◆ 可以自动检测、控制RS-485数据流不必要用握手信号来控制数据流向；

◆ 具备自动侦测串口信号波特率的能力；

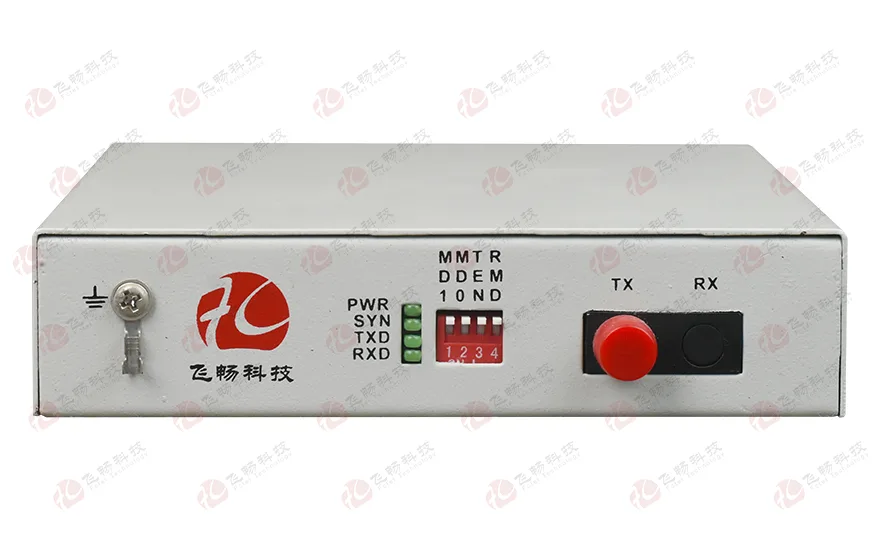

◆ 自动检测设备收无光时是对端设备断电，或是光纤断线，并在LED上指示；

◆ 机架式设备网管接口采用SNMP；

◆ 串行数通道可以传输异步从300-921.6Kbps波特率自适应的串口数据；

◆ 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；

◆ 可以组成E1串口转换器(A)－－-E1光纤Modem(B)－－-光纤串口 Modem(C)的拓扑结构。

技术参数

◆ 光纤部分

多模光纤:

50/125um 或 62.5/125um，

最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )

波长： 820nm

发射功率： -12dBm (Min) ~ -9dBm (Max)

接收灵敏度： -28dBm (Min)

链路预算： 16dBm

单模光纤:

8/125um， 9/125um，

最大传输距离 40Km(实际如需更大距离需定制)

传输距离： 40KM@9/125um 单模光纤，衰减(0.35dbm/km )

波长： 1310nm

发射功率： -9dBm (Min) ~-8dBm (Max)

接收灵敏度： -27dBm (Min)

链路预算： 18dBm

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

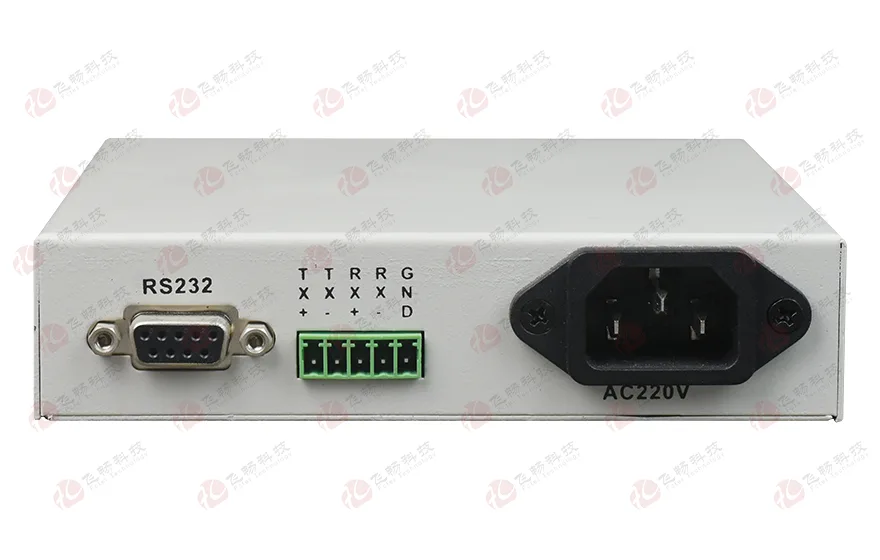

串口界面:

RS-422: TxD+ TxD- RxD+ RxD- Signal Ground

RS-485 4 wires: TxD+ TxD- RxD+ RxD- Signal Ground

RS-485 2 wires: Data+(对应TX+) Data-（对应TX-） Signal Ground

RS-232: RXD TXD Signal Ground

◆ 电源需求

系统电源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤3W

◆ 尺寸大小

桌面型： 136（宽）X131（深）X31（高）mm

◆ 工作环境

工作温度： -10℃ ~50℃

工作湿度： 5% ~ 95% (无凝露)

存储温度： -40 ℃~ 80℃

存储湿度： 5%~ 95% (无凝露)

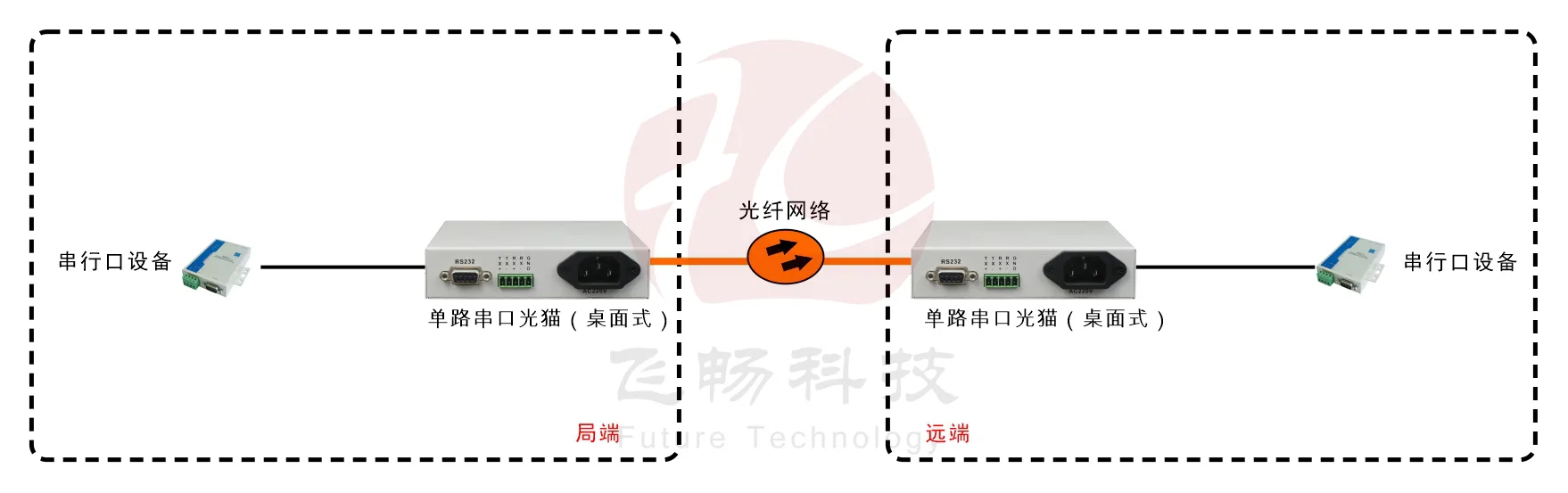

应用方案

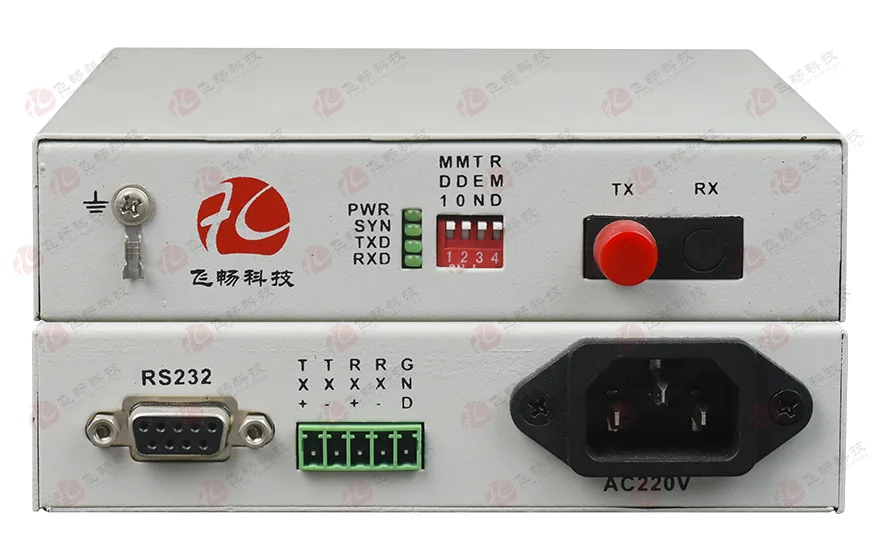

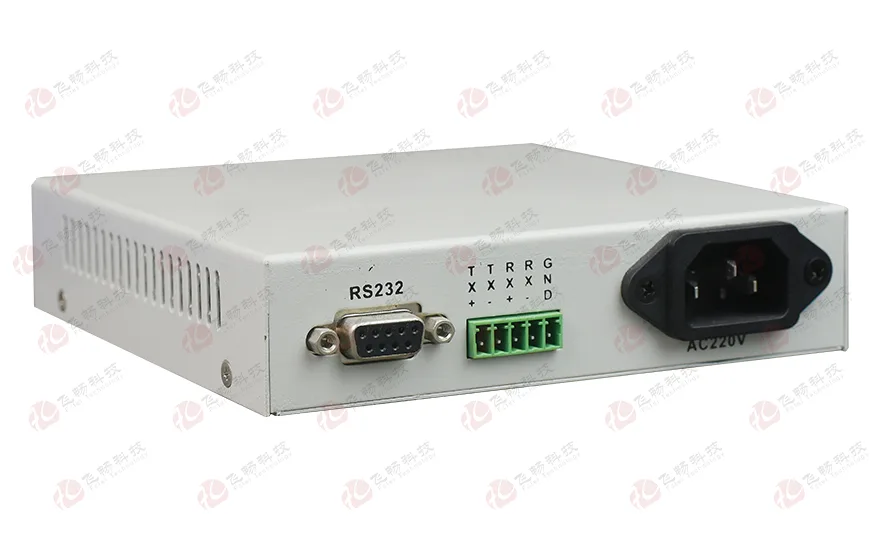

桌面型RS232/422/485光猫

产品尺寸

产品视频

资料下载
