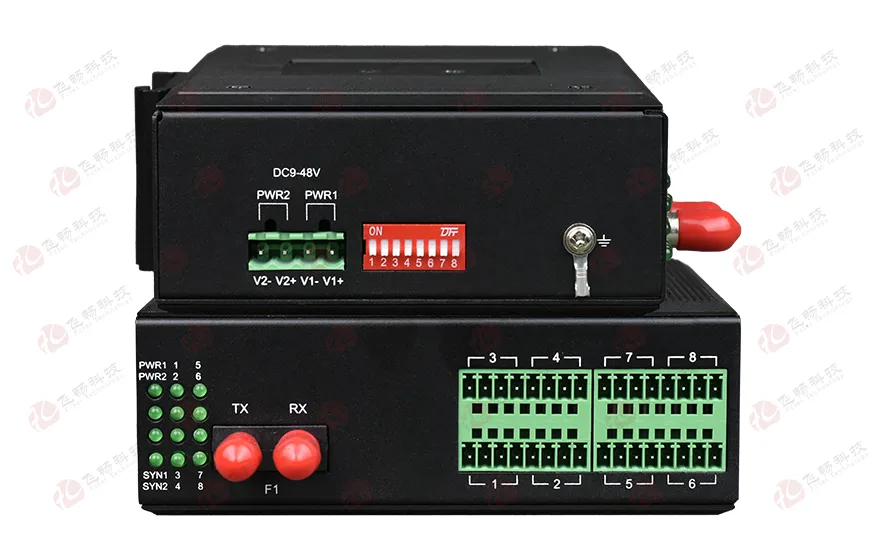

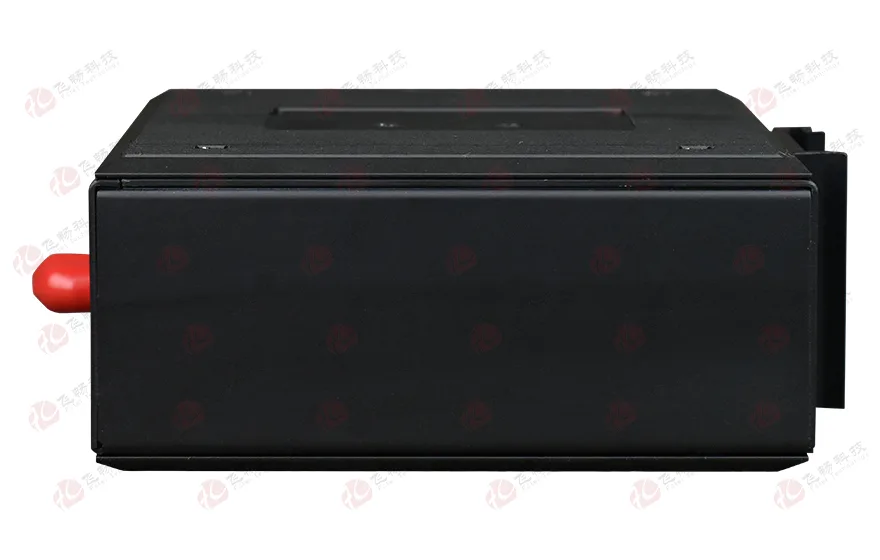

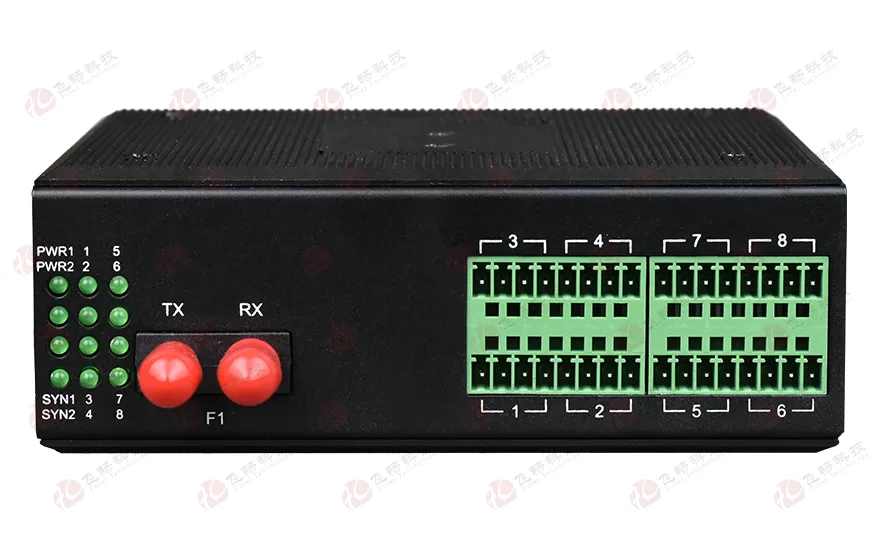

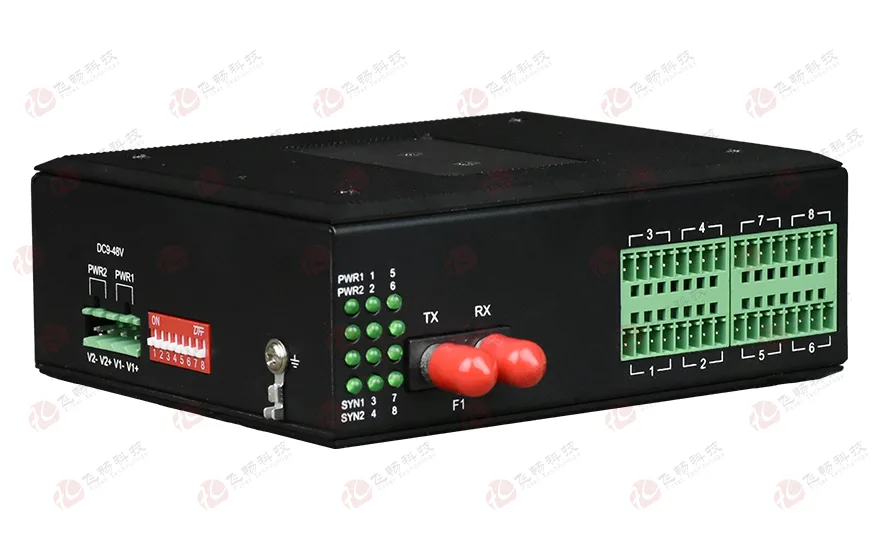

工业轨式1-4路RS232/422/485(三种接口同时提供)光猫

型号：FCP-RDQ4G次留言分享

描述：本系列采用工业级设计，大规模FPGA设计，提供1-4路串口，每路端口同时支持RS232/422/485三种业务接口。

产品描述

功能特点

产品描述

本系列采用工业级设计，大规模FPGA设计，提供1-4路串口，每路端口同时支持RS232/422/485三种业务接口。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择，具有很高的性能价格比。有效通信距离可达0-120KM，串行口的通信速率可达0-115.2KBPS。
由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资，工业轨式设计IP40防护等级。

功能特点

◆ 提供1-4路串口，每路串口同时提供RS232/422/485三种串行接口(接口类型可以通过DIP开关设置)，方便现场开通业务；
◆ 可以自动检测、控制RS-485数据流不必要用握手信号来控制数据流向；
◆ 具备自动侦测串口信号波特率的能力；
◆ 自动检测设备收无光时是对端设备断电，或是光纤断线，并在LED上指示；
◆ 可以提供网管，机架式设备网管接口采用SNMP；
◆ 串行数通道可以传输异步从300-115.2Kbps波特率自适应的串口数据；
◆ 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；
◆ 支持宽范围交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ IP40外壳防护等级，能够经受住恶劣环境的考验；
◆ 导轨或壁挂式安装；
◆ 宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试，保修期：5年。

技术参数

◆ 光纤部分

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ RS232/422/485接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(对应Txd+) B(对应Txd-) Signal Ground

RS-232: RXD TXD Signal Ground
连接器：凤凰端子

◆ 电源

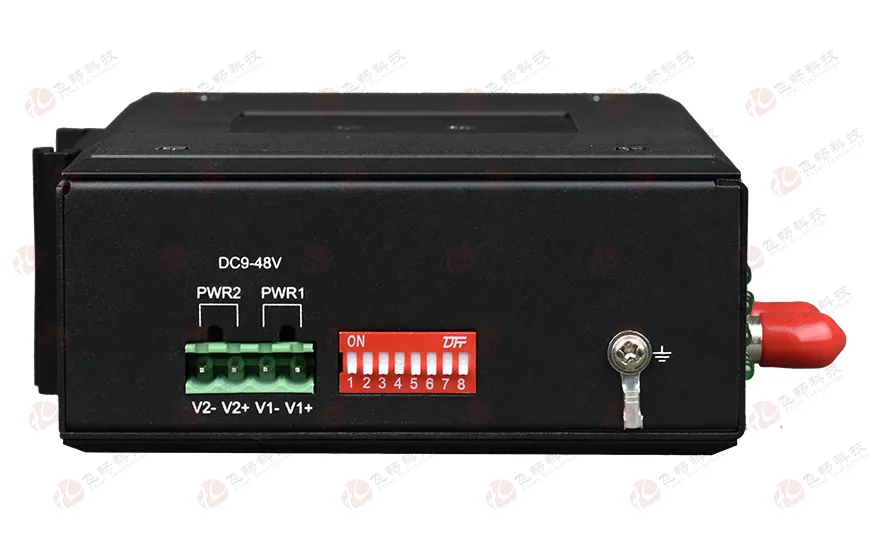

冗余双电源输入: DC9-48V 功耗<5W

过载保护：支持

反接保护：支持

冗余保护：支持

接入端子： 4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

外壳： IP40防护等级，铝合金材质

尺寸： 133mm(长) x 120mm(宽) x 40.0mm(高)

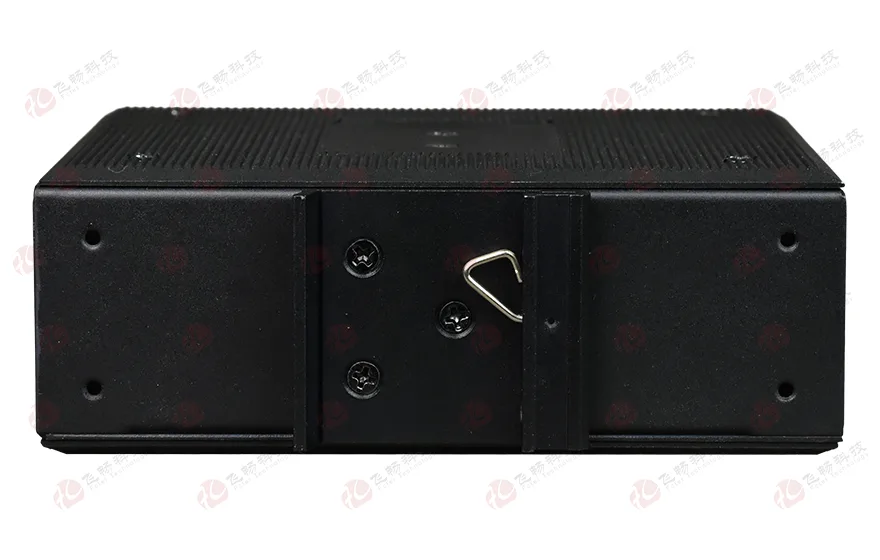

安装方式：导轨安装、壁挂式安装

重量： 0.685kg/台

◆ 工作环境

工作温度： -40℃ ~85℃

工作湿度： 5% ~ 95% (无凝露)

存储温度： -40 ℃~ 90℃

存储湿度： 5%~ 95% (无凝露)

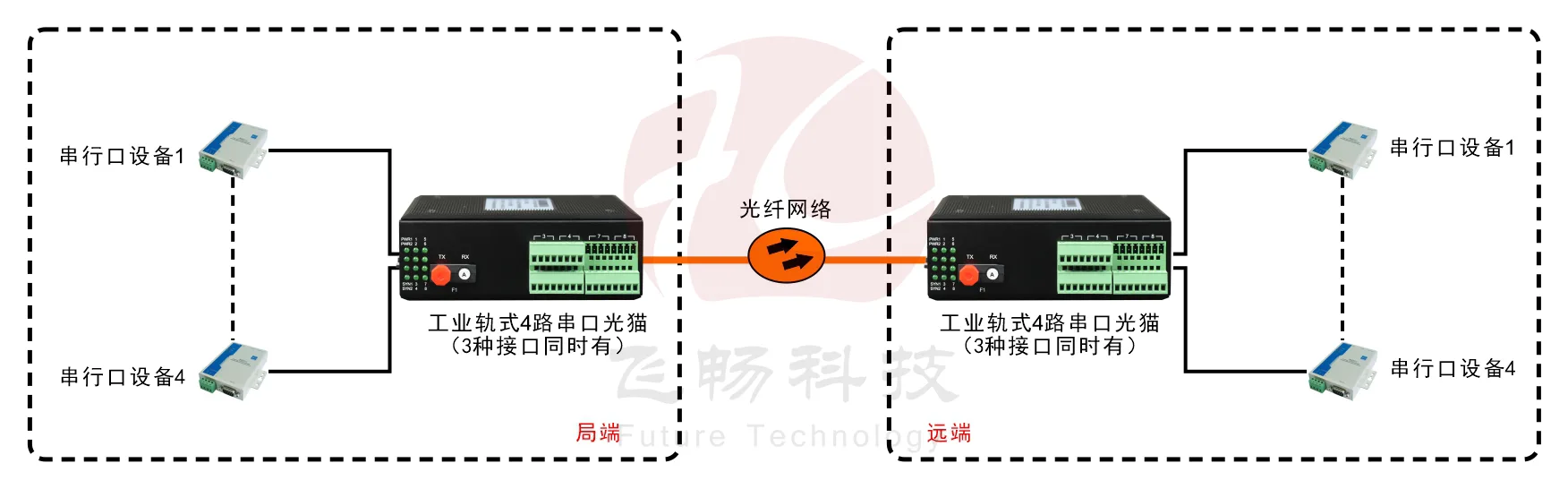

应用方案

产品尺寸

产品视频

资料下载

工业轨式1-4路RS232/422/485(三种接口同时提供)光猫规格书
