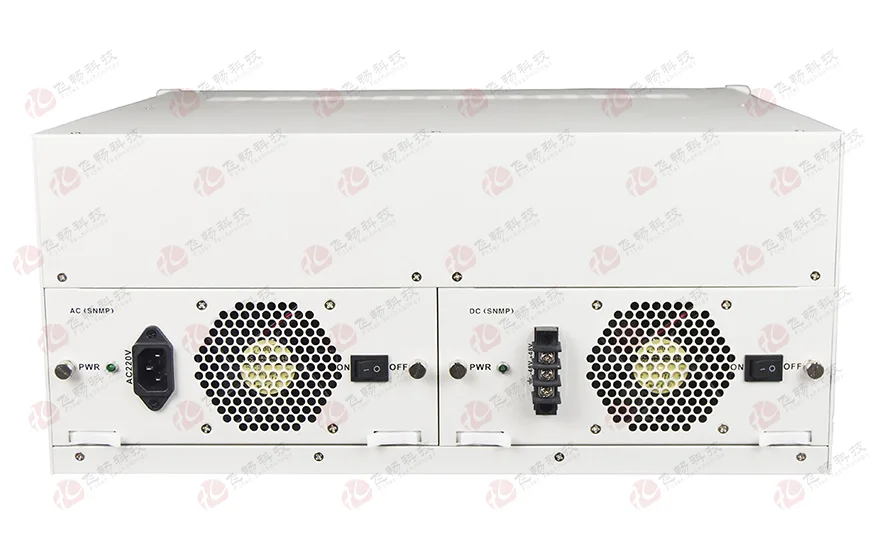

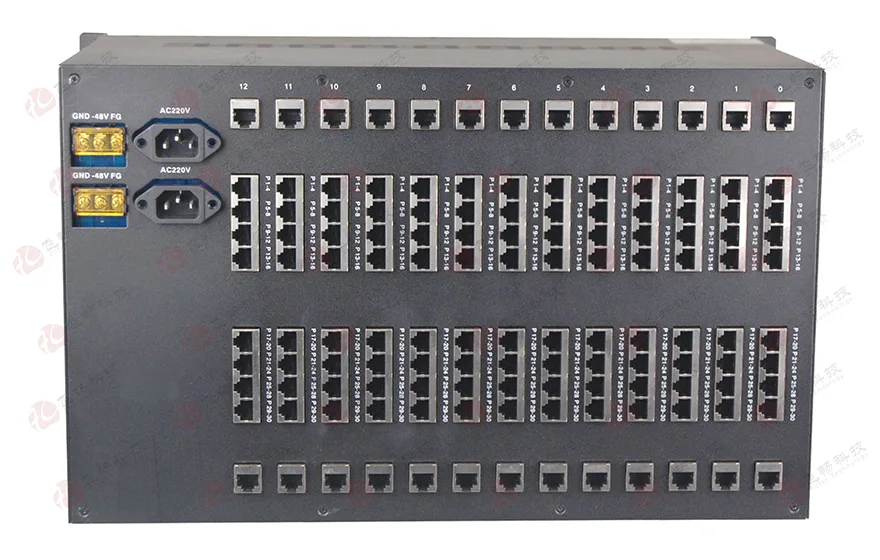

E1 PCM 复用集中式机框(4U/6U)

型号：FCK14/FCK16次留言

描述：可提供4U/6U 集中式E1 PCM 插卡使用，极大提高机房的利用面积；机框可以提供双电源1+1备份供电与集中式SNMP网管。

产品描述
       E1 PCM  综合机架/机框是一种能满足用户集中使用、集中管理的最经济型的标准19英寸机架。系统具有过温、过压、过流 保护装置。机框可以提供双电源1+1备份供电与集中式SNMP网管。
功能特点
◆ 标准19  英寸机箱，可安装在机房机架中，便于统一管理和维护；
◆ 采用模块化电源设计，维护方便，屏蔽性更好；
◆ 防止了电源产生的电磁信号干扰模块组的正常运行；
◆ 机架可同时插入多块电话光端机板卡，可以混插多种的板卡；支持热插拔功能；
◆ 全符合电信级运营要求，平均无故障工作时间10万小时以上；

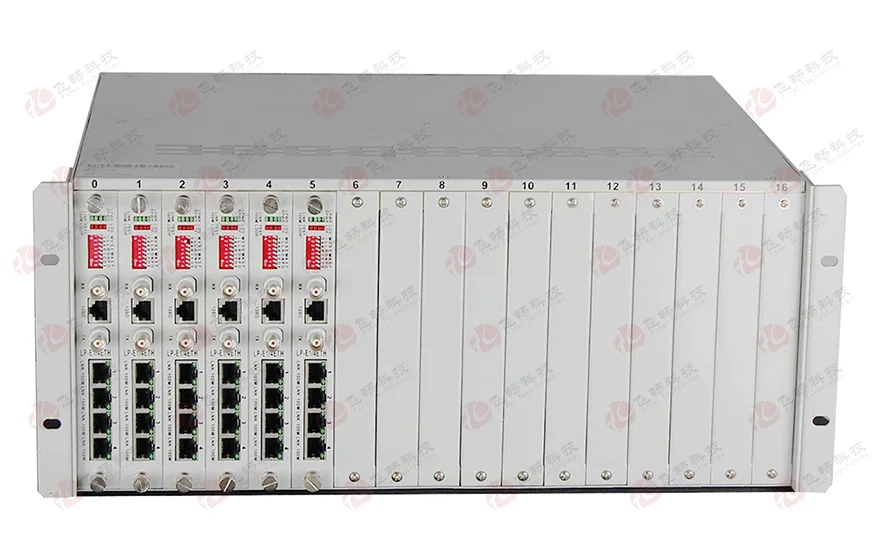

◆ 4U机框为17槽位加可插拔双电源，可以插入17块与4U E1 PCM 卡并可以进行SNMP网管支持的板卡有1-16路电话E1 PCM卡;4路电话+1FE+2路串口卡；8路电话+4路RS232数据卡等  ;

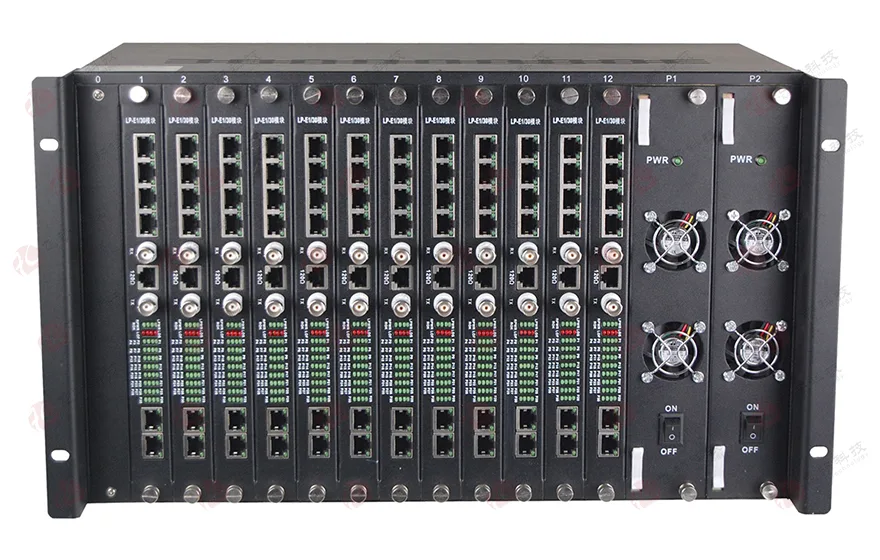

◆ 6U机框为13槽位加可插拔双电源，可以插入13块与6U E1 PCM卡并可以进行SNMP网管支持的板卡有30路电话  E1 PCM复用卡；29路电话+1*FE+1*串口E1  PCM  卡等。
技术参数
◆ E1接口
   设备E1接口均符合G.703建议
   速   率：             n*64Kbps±50ppm
   码   型：             HDB3
   阻   抗：             非平衡式 75Ω/平衡式 120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
   抖动特性：         满足G.742、G.823建议
   输入口允许衰减：   0~6dBm
◆ FXS 用户电话口
   振铃电压：       75V
   振铃频率：       25Hz
   二线输入阻抗：600Ω(摘机)
   回损：              20dB
◆ FXO 中继口
   振铃检测电压：35V
   振铃检测频率：17Hz-60Hz
   二线输入阻抗：600Ω(摘机)
   回损：               20 dB
◆ E&M 2/4线音频接口
   E&M类型：    TYPE V
   E线最大电流：22mA;饱和电压：3V
   M线恒定电流：7mA; 最小检测电流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4线输入阻抗：600Ω
◆ 磁石电话接口
   振铃电压：75V
   振铃频率：25Hz
   二线输入阻抗：600Ω(摘机)
   回损：20dB
◆ 电源需求
    系统电源：         AC180V ~ 260V；DC –48V；DC +24V
    功   耗：             ≤10W
◆ 尺寸大小
    19英寸6U：            443（宽）X268（深）X271（高）mm
    19英寸4U：            443（宽）X365（深）X195（高）mm
◆ 工作环境
    工作温度：         -10℃ ~50℃
    工作湿度：         5% ~ 95% (无凝露)
    存储温度：         -40 ℃~ 80℃
    存储湿度：         5%~ 95% (无凝露)

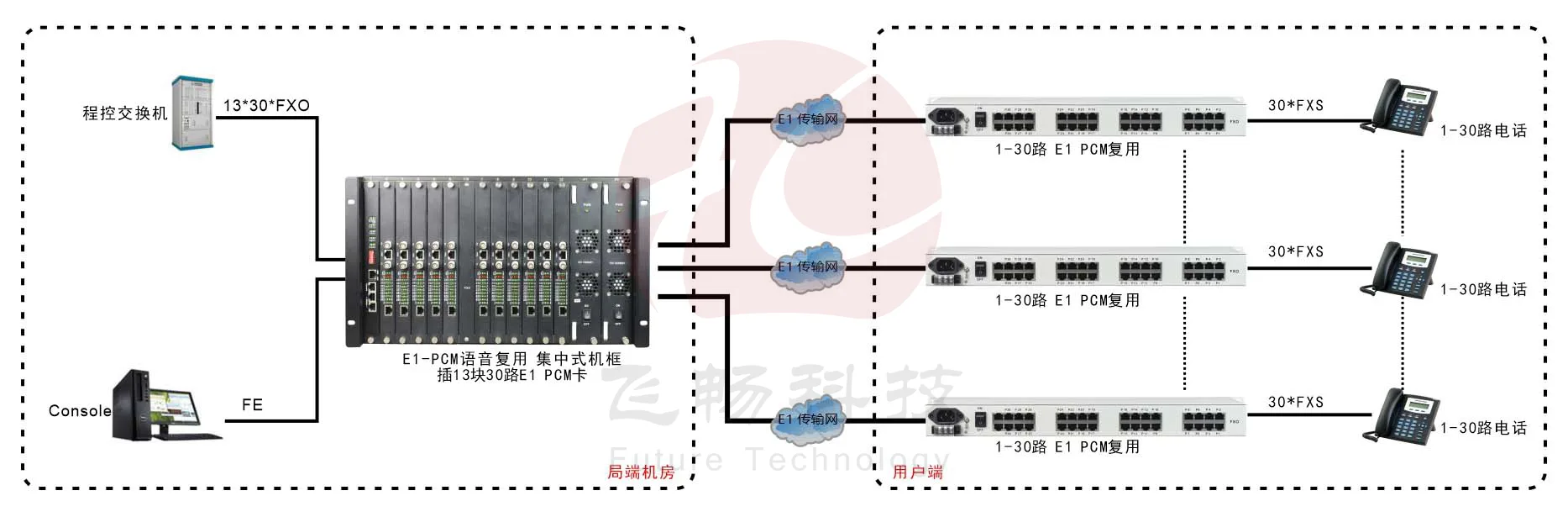

应用方案
E1 PCM 复用集中式机框(4U/6U)
