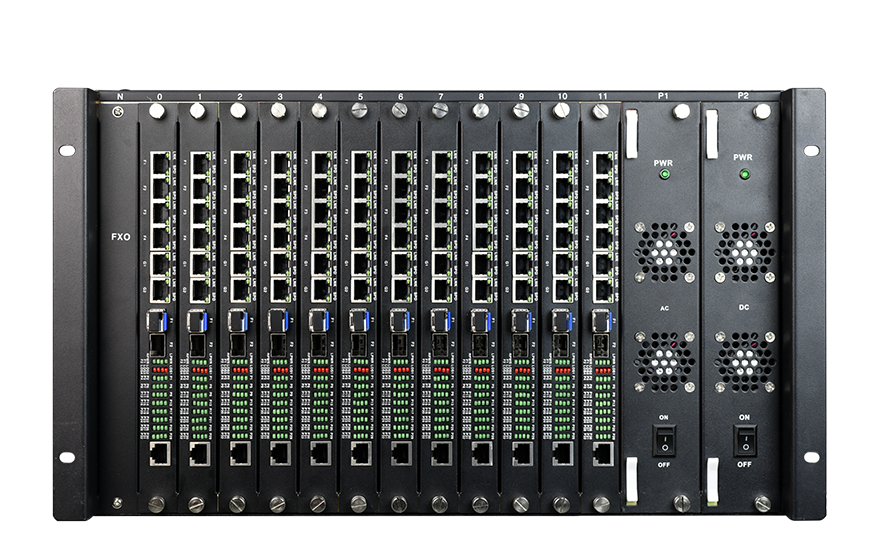

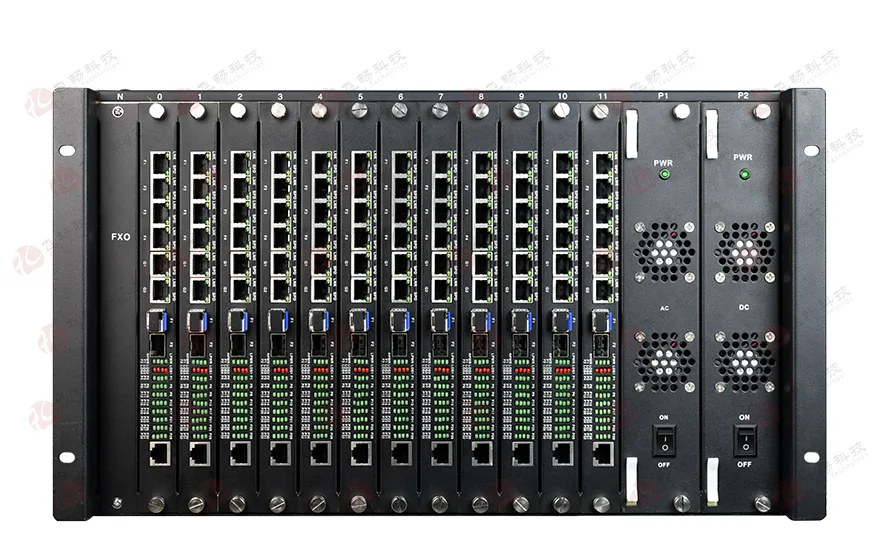

6U机框插卡式 32路电话+4E1+4FE+2GE物理隔离多业务电话光端机

型号：FCP-O32E4F4pG2p次留言分享

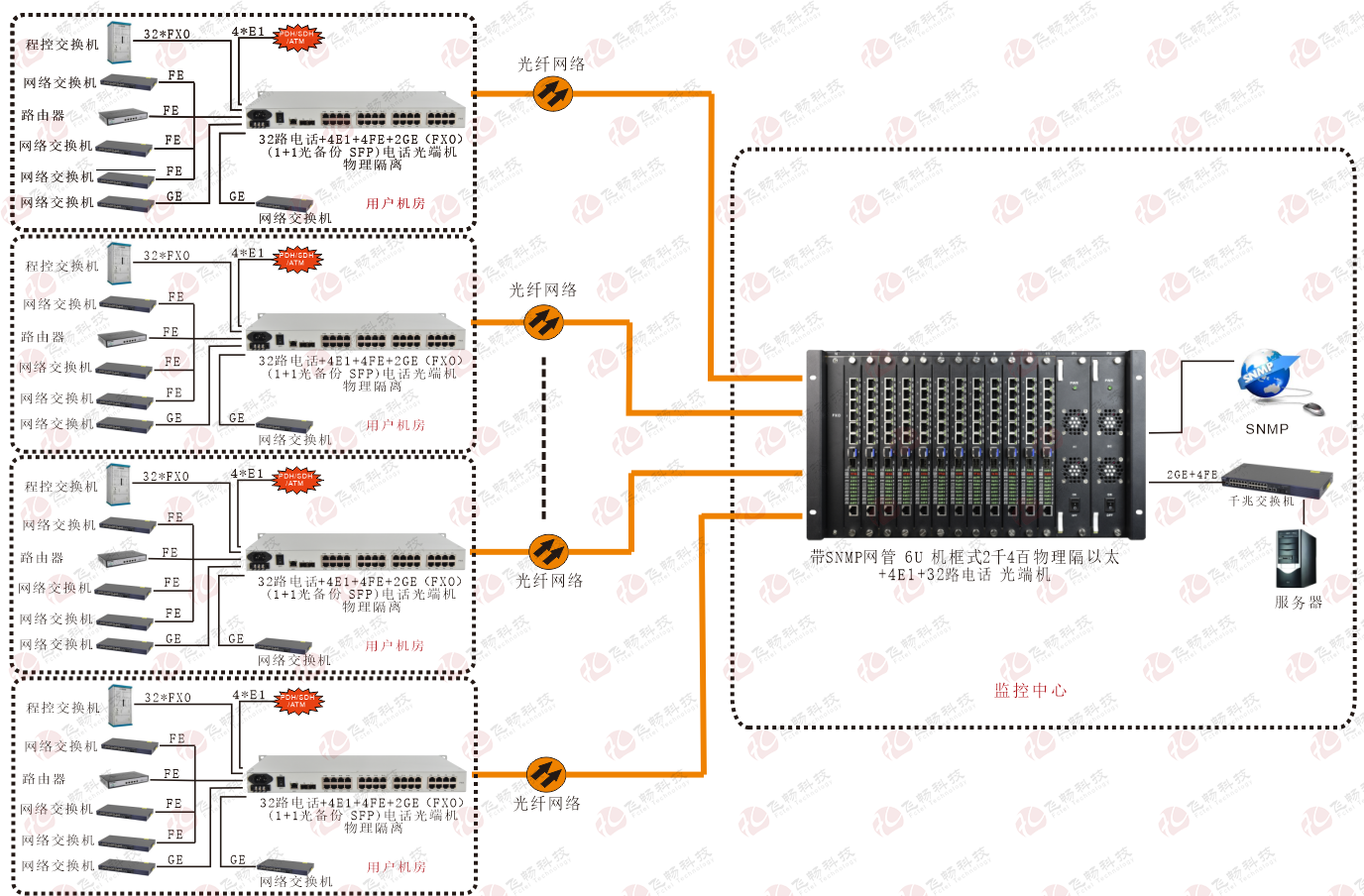

描述：本设备是在本公司研制的E1线路传输专用超大规模集成电路的基础上开发的点对多点传输设备。局端为6U机框，可以插入13块多业务光端机卡。设备可以插SNMP网管，实现SNMP集中管理。每

产品描述

功能特点

产品描述

本设备是在本公司研制的E1线路传输专用超大规模集成电路的基础上开发的点对多点传输设备。局端为6U机框，可以插入13块多业务光端机卡。设备可以插SNMP网管，实现SNMP集中管理。

每个多业务光端机卡片提供32路电话接口；4路E1接口；4路百兆以太网接口，2路千兆以太网接口;6路以太网电口都有自己独立的带宽，6路以太网总带宽为2400M，以太网信号也完全物理隔离，有2个SFP光口（1+1光备份）；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆基于自主知识产权的集成电路光纤线路总带宽为3.125G；

◆基6U 13槽机框，最多可以插入13块多业务卡；可支持SNMP网管；

◆E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆4路百兆以太网为10/100M，全/半双工完全自适应每个以太网电口都有自己独立的百兆带宽物理隔离；

◆2路千兆以太网10/100/1000M全/半双工完全自适应每一路有独立的1000M带宽物理隔离；

◆百兆与千兆以太网支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，可以支持最大包长10240的巨帧以太包；

◆具备防以太网环回功能(当光线路发生环回时，以太网数据不会被环回，有效防止了因以太网环回可能导致的以太网络瘫痪）；

◆32路语音接入，支持支持来电显示功能/反极性计费/传真功能；电话支持两边站点的相互放号功能；

◆设备带掉电检测功能，能检测当光信号丢失时为对端设备掉电或是光纤不通；

◆光口无中继传输距离可达2～80公里；提供1+1光口备份功能，双光口备份功能确保业务永不间断；

技术参数

◆光纤部份

光口：1，2（1+1 光备份）

光口速率：3.125G

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆E1接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

阻抗：非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX

◆10/100/1000M以太网接口

协议：符合IEEE 802.3ab，IEEE 802.3z

速率：10/100/1000M自适应m全/半双工自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX

◆FXS 用户电话接口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆FXO 中继接口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损： 20 dB

◆磁石电话接口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆电气和机械特征

系统电源： AC180V～260V；DC–48V；DC+24V (支持双电源冗余备份)

功耗： ≤5W

外观结构：485(长)X200(宽)X45(高)mm 19英寸 1U机架式

重量： 3.8Kg/台

◆环境指标

工作温度：-10℃—+60℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

◆产品规格

产品型号	FCP-O32E4F4pG2p
产品功能描述	在光纤上传输32路电话（FXO/FXS/2线音频）+4路E1（75欧或120欧）+4路10/100M以太网(物理隔离)+2路10/100/1000M 以太网（物理隔离）+SNMP网管+（1+1）光纤备份，19英寸机架式，－48V或AC220V电源（可选）
业务端口描述	2个光口（1+1光备份）；32路电话接口；4路E1接口；4路百兆以太网接口；2路千兆以太网1个SNMP口
电源	AC220V或DC-48V（电源可选），支持电源冗余备份
产品尺寸	(长×宽×高) 485250267mm 6U机架式
重量	10.2Kg/台
