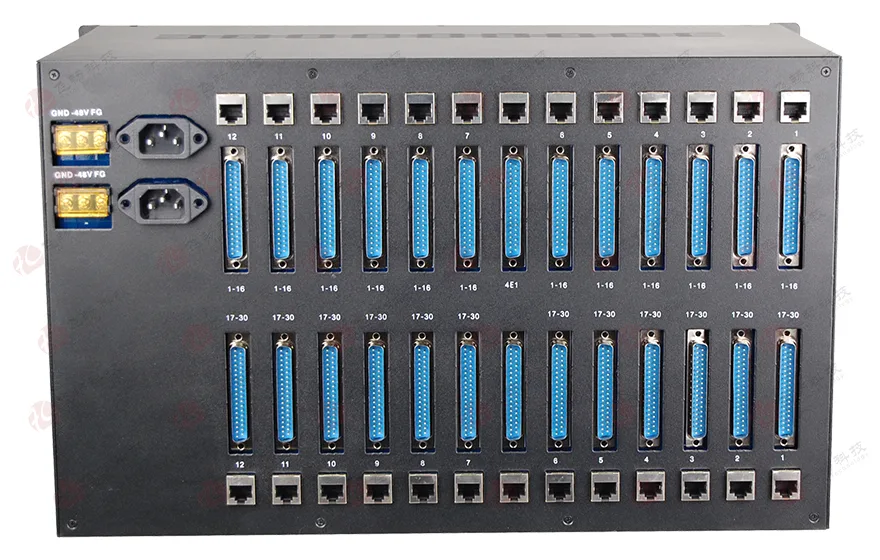

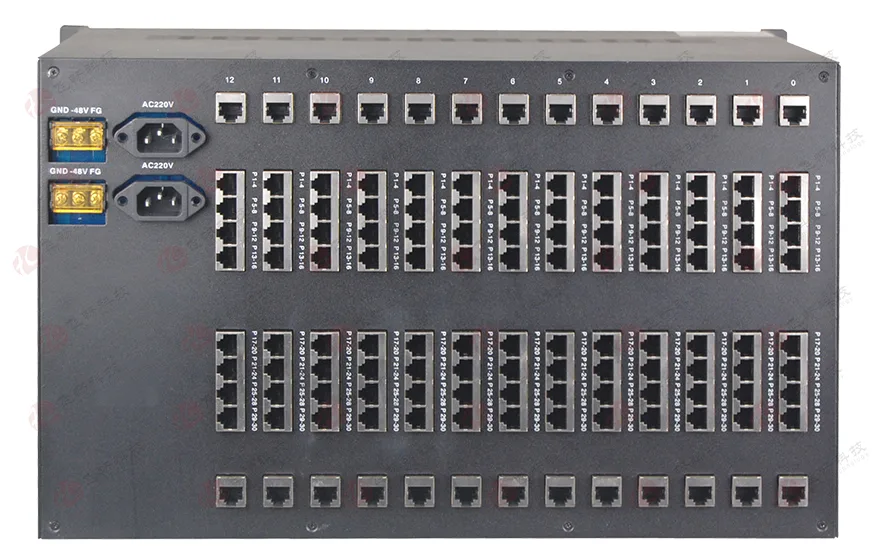

360路综合复用电话光端机(6U)

型号：FCP-O360/S360次留言

描述：6U机框插卡式提供360路电话光端机12个电话卡，每卡30路电话4路线速100M或1000M以太网4E1Console网管可SNMP网管。

产品描述
       本系列设备是本公司研制的PCM光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。设备为6U机框，提供1-360路电话，4路10/100M快速以太网接口(线速100M)或者4路10/100/1000M千兆以太网接口(线速1000M)或者4路物理隔离百兆以太网接口(每路线速独立带宽100M); 还可以扩展接口比如RS232/485/422异步数据/TTL信号 、开关量信号等传输通道，应用十分灵活。可以组成点对点的360路对传方式，也可以通过往插入多方向光口板组成一点对多点的组网方式，中心端一台360路的电话光端机，用户端可以为两台总容量不超过360路的电话端
功能特点
◆ 插卡式设计，方便有问题的话路更换，避免了整体式设备1路电话出问题整机都需更换的问题；
◆ 扩容方便，增加板卡即可，维护方便，更换板卡即可；

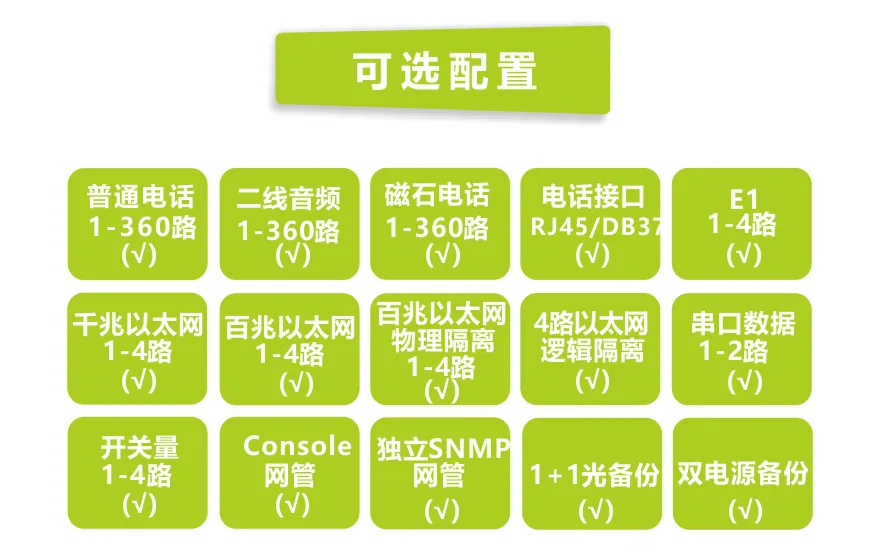

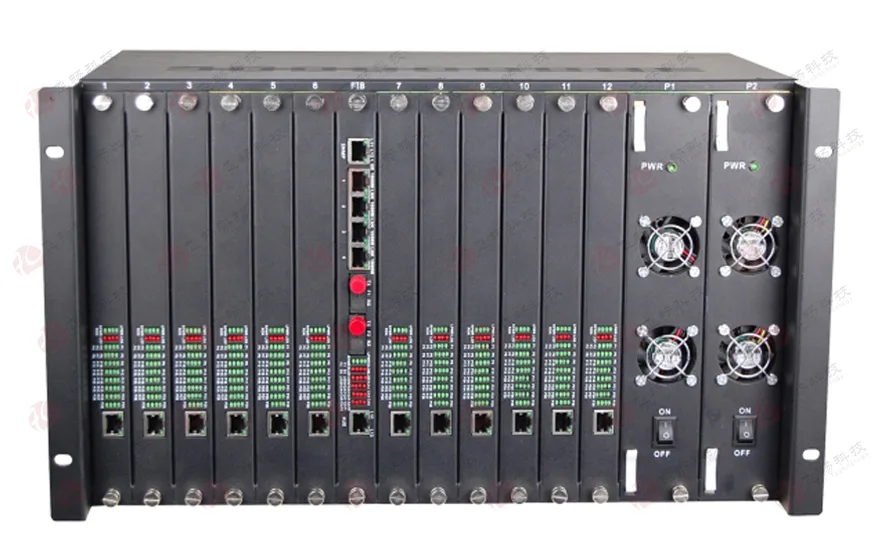

◆ 设备6U 19英寸机框，总共有一个光口板与12个功能板组成，光口板提供4路百兆/4路千兆/4路物理隔离百兆以太网+光接口(1+1可选 )+2个扩展业务接口比如RS232/485/422异步数据/TTL信号/开关量+SNMP         网管模块，每个功能板可以插入30路FXO/FXS/2线音频/磁石电话板；
◆ 语音口支持FXO/FXS/二线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;
◆ 1-360路FXO/FXS接入，支持支持来电显示功能/反极性计费/传真功能；
◆ 电话接口支持两边站点的相互放号功能；
◆ 具备在本端查看显示远端设备工作状态功能；
◆ 以太网接口速率为百兆或千兆或物理隔离百兆以太可选，全双工/半双工自适应；
◆ 无中继传输距离可达2~120公里；提供1+1光口备份功能，双光口备份功能确保业务永不间断；
◆ 多种电源方式可选：AC220V/DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式;
◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极；
◆ 电话/网络/串行接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs， 开路峰值输出电压6KV标准。
技术参数
◆ 光纤部分
   光口：1，2（1+1 光备份）
   光纤：单纤双纤
   光纤接口：FC/SC/ST/LC(SFP)
   波长：850nm/1310nm 多模；1310nm/1550nm 单模
   无中继传输距离：20~120Km
   典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围：-28dBm~- 40dBm
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ 10/100/1000M以太网接口
   协    议： 符合IEEE 802.3z，IEEE 802.3ab
   速    率：10/100/1000M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ E1 接口
   设备接口：        设备接口符合G.703建议
   速   率：            2048Kb/s±50ppm
   码   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω
                            非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性：       满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ FXS 用户电话口/公务电话口
   振铃电压：       75V
   振铃频率：       25Hz
   二线输入阻抗：600Ω(摘机)
   回损：              20dB
◆ FXO 中继口
   振铃检测电压：35V
   振铃检测频率：17Hz-60Hz
   二线输入阻抗：600Ω(摘机)
   回损：               20 dB
◆ E&M 2/4线接口
   E&M类型：    TYPE V
   E线最大电流：22mA;饱和电压：3V
   M线恒定电流：7mA; 最小检测电流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4线输入阻抗：600Ω
◆ 磁石电话接口
   振铃电压：75V
   振铃频率：25Hz
   二线输入阻抗：600Ω(摘机)
   回损：20dB
◆ 电气和机械特性
   系统电源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤30W
   外观结构:         485（长）X268（宽）X271（高）mm 19英寸 6U机架式
◆ 环境指标
   工作温度：       -10℃—+60℃
   储存温度：       -40℃—+85℃
   工作湿度：       0%—95%（无凝结）
   MTBF：           ＞100000小时
应用方案

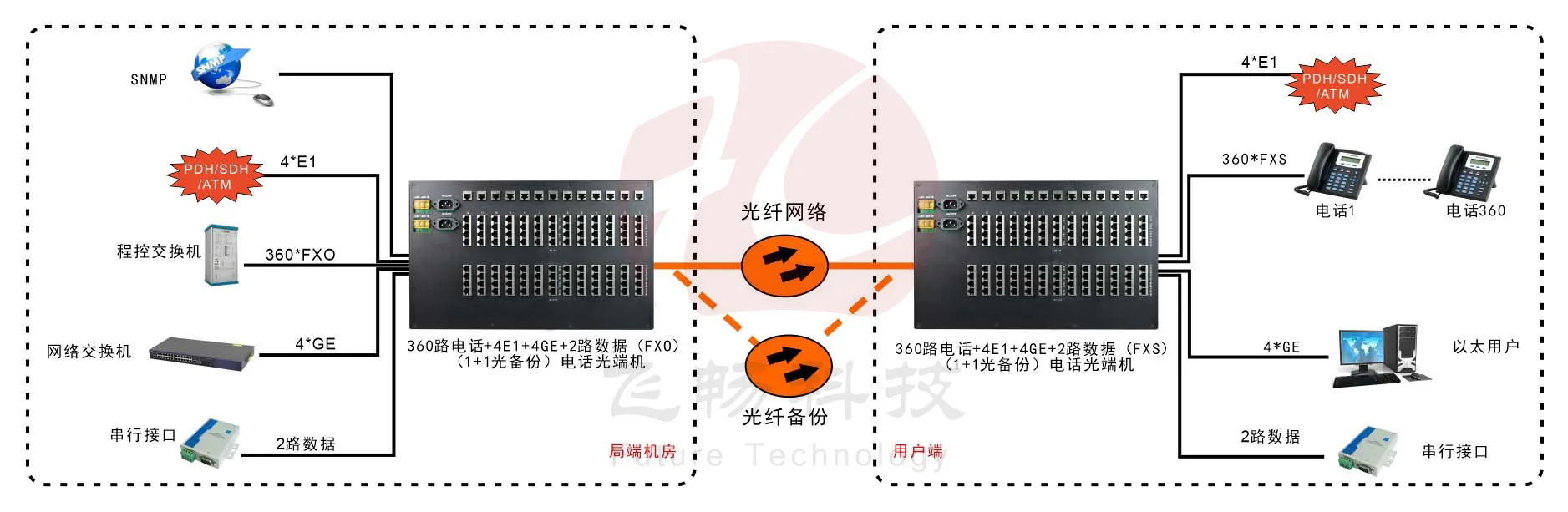

应用方案图例一

360路综合复用电话光端机(6U)

备注：点对点方案，两端可以接入1-360路电话与4路线速100M或1000M以太、2路串口信号、4E1远传，并可以1+1光纤备份，实现设备SNMP网管。

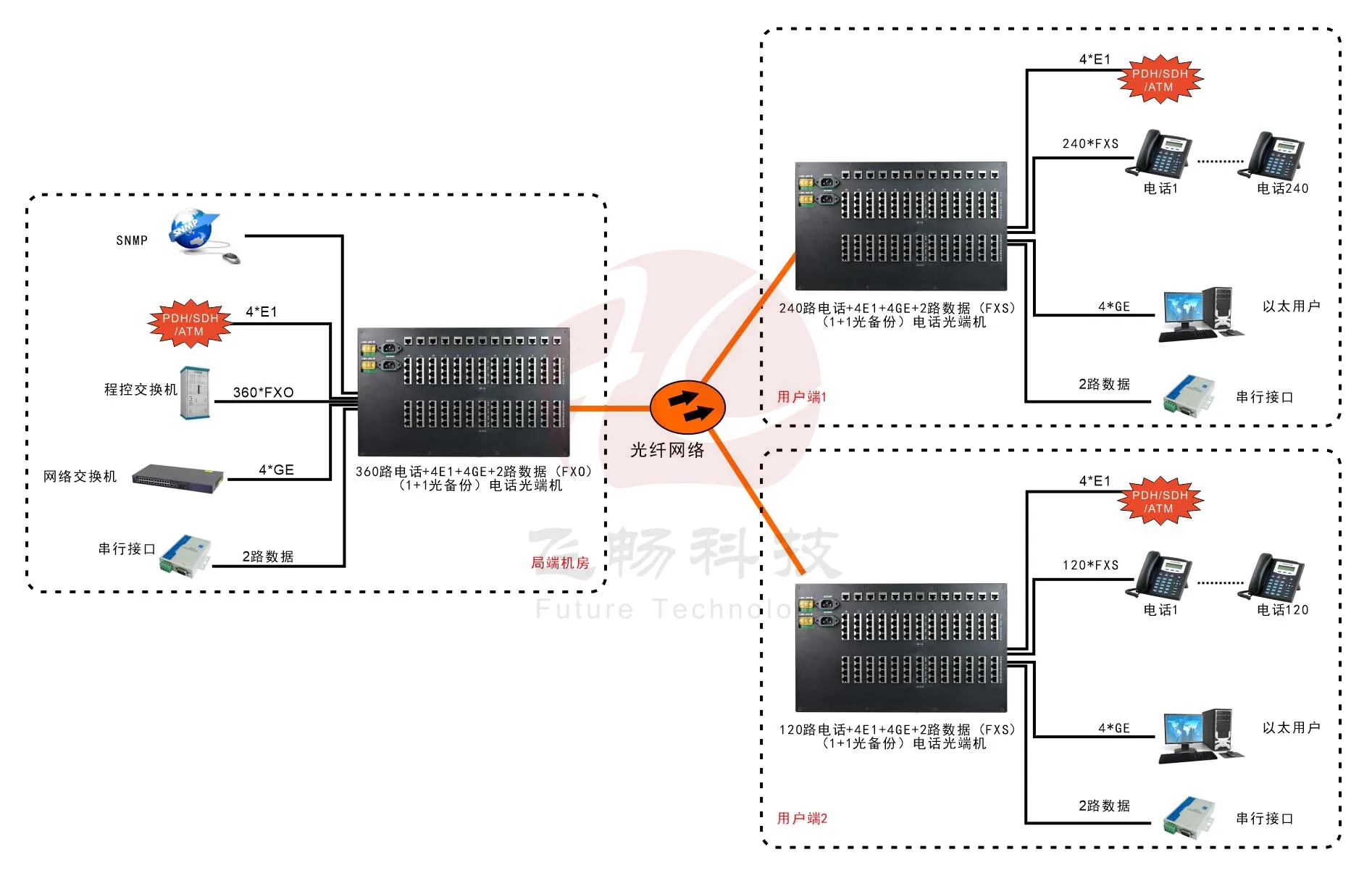

应用方案图例二

360路综合复用电话光端机(6U)

备注：点对多点方案，局端接入一台360路电话设备，用户端接入两台电话光端机，其中一台容量为240路，另一台容量为120路并实现1路线速100M或1000M以太（局端出2路独立的以太接口）、2路串口信号、2E1远传，并可以1+1光纤备份，实现设备SNMP网管。
