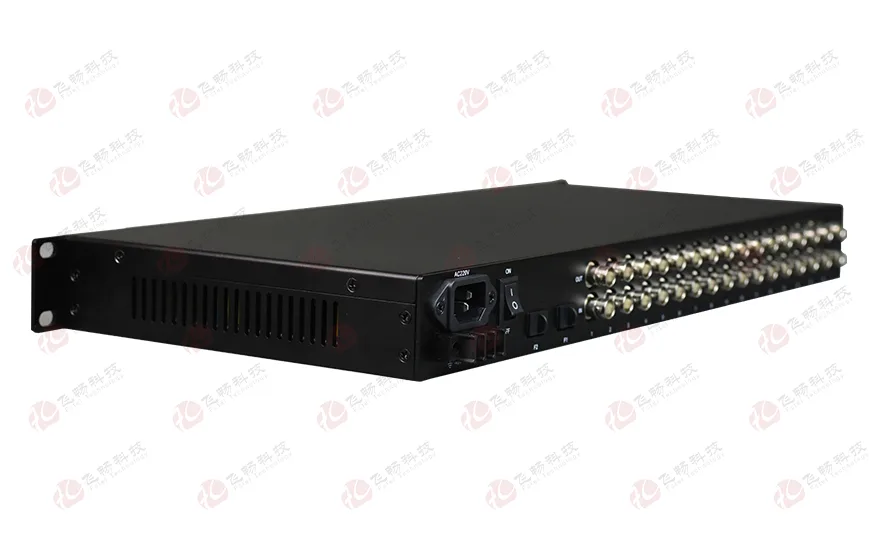

31路电话+15E1+8GE(物理隔离) 光端机

型号：FCP-O31E15G8p/S31E15G8p次留言

描述：此款产品提供31路电话接口；1-15路E1接口；8路千兆以太网接口；每个以太网电口都有自己独立的千兆带宽；所有8路以太网总带宽为8000M，通过一根光纤传输，8路千兆以太网信号完全独立

产品描述
        本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供31路电话接口；1-15路E1接口；8路千兆以太网接口;每个以太网电口都有自己独立的千兆带宽;所有8路以太网总带宽为8000M，通过一根光纤传输，8路千兆以太网信号完全独立，互不干扰，互不影响，即物理隔离；并带4个路RS232/422/485接口；2个光接口（1+1光备份）等；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。
功能特点
◆ 19 英寸1U机架式，全铝合金，阳极氧化外壳，无风扇散热设计，IP40防护等级；
◆ 基于自主知识产权的集成电路，光纤线路总带宽为10G；
◆ 光口无中继传输距离可达2～80公里；提供1+1光口备份功能，双光口备份功能确保业务永不间断；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 8路千兆以太网为10/100/1000M，全/半双工完全自适应每个以太网电口都有自己独立的千兆带宽物理隔离；
◆ 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
◆ 千兆以太网支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，可以支持最大包长10240的巨帧以太包；
◆ 31路语音接入，支持支持来电显示功能/反极性计费/传真功能；电话支持两边站点的相互放号功能；
◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
◆ 设备带掉电检测功能，能检测当光信号丢失时为对端设备掉电或是光纤不通；
◆ 1个Console管理接口(选配)；1个SNMP管理接口(选配)；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC；AC+AC；DC+DC等双电源模式。
技术参数
◆ 光纤部份
光口：1，2（1+1 光备份）
光口速率：10G
光纤：单纤双纤
光纤接口：LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~80Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ E1接口
设备接口：设备接口符合G.703建议
 速   率： 2048Kb/s±50ppm
 码   型： HDB3
 阻   抗： 非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
 抖动特性： 满足G.742、G.823建议
 输入口允许衰减：0～6dBm；
◆ 10/100/1000M以太网接口
协    议：符合IEEE 802.3az，IEEE 802.1Q(VLAN)
速    率：10/100/1000M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ FXS 用户电话接口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损：20dB
◆ FXO 中继接口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损：20 dB
◆ E&M 2/4线接口
E&M类型： TYPE V
E线最大电流：22mA;饱和电压：3V
M线恒定电流：7mA; 最小检测电流：5mA
AD增益：0dB;
DA增益：0dB
2/4线输入阻抗：600Ω
◆ 磁石电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：20dB
◆ 电气和机械特征
系统电源： AC180V～260V；DC–48V；DC+24V
(支持双电源冗余备份)
功耗：≤20W
外观结构：485(长)X200(宽)X45(高)mm 19英寸 1U机架式
重量： 3.8Kg/台
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时
应用方案
32路电话+16E1+8GE(物理隔离)+4路串口光端机 应用方案图
产品尺寸
产品视频
资料下载
31路电话+15E1+8GE(物理隔离)光端机 规格书
