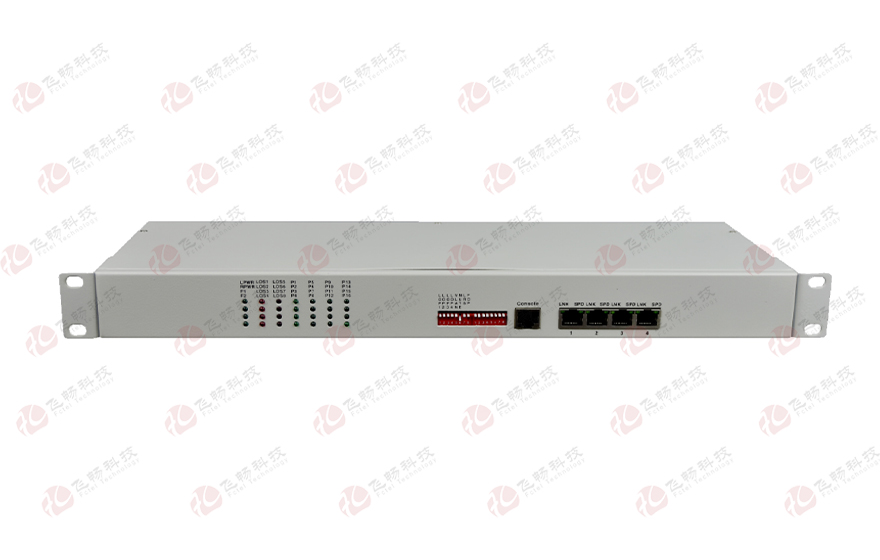

16路电话+4E1+4xFE (光纤1+1备份 E1 1+1 备份) 光端机/E1 PCM复用

型号：FCT-K16次留言分享

描述：本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输与E1 PCM复用设备二合一产品。此款产品光纤传输时提供16路电话接口+4路E1接口+4路百兆以太网接口（

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输与E1 PCM复用设备二合一产品。此款产品光纤传输时提供16路电话接口+4路E1接口+4路百兆以太网接口（100M带宽），在E1传输入时提供16路电话接口+4路百兆以太网接口（1M带宽）；光纤可以1+1备份，E1可以1+1 备份，优先级为主光纤>备份光纤>主E1>备份光纤。

功能特点

◆ 基于自主知识产权的集成电路；
◆ 光纤传输时提供16路电话接口+4路E1接口+4路百兆以太网接口（100M带宽），在E1传输入时提供16路电话接口+4路百兆以太网接口（1M带宽）；
◆ 光纤可以1+1备份，E1可以1+1 备份，优先级为主光纤>备份光纤>主E1>备份光纤，当2个光纤口都没有连接时，传输口从光纤切换到E1接口；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 一个扩展接口(AUX1/2)，可以扩展1-2路异步数据，如RS232/ RS485/RS422/TTL信号等；或1～4路开关量等；
◆ 4路以太网接口10/100M，全/半双工完全自适应，可以支持4路以太网隔离功能；
◆ 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
◆ 具备防以太网环回功能(当光线路发生环回时，以太网数据不会被环回，有效防止了因以太网环回可能导致的以太网络瘫痪）；
◆ 16路语音接入，支持支持来电显示功能/反极性计费/传真功能；电话支持两边站点的相互放号功能；
◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
◆ 设备带掉电检测功能，能检测当光信号丢失时为对端设备掉电或是光纤不通；
◆ 1个Console管理接口；1个SNMP管理接口；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式;

技术参数

◆ 光纤部份
光口：2（1+1 光备份）
光口速率：1.25G bits
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ E1接口
设备接口：设备接口符合G.703建议
速   率：   2048Kb/s±50ppm
码   型：   HDB3
阻   抗：   非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
抖动特性：满足G.742、G.823建议
输入口允许衰减：0～6dBm；
◆ 10/100M以太网接口
协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：10/100M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ FXS 用户电话接口
振铃电压：       75V
振铃频率：    25Hz
二线输入阻抗：600Ω(摘机)
回损：        20dB
◆ FXO 中继接口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损：        20 dB
◆ E&M 2/4线接口
E&M类型：    TYPE V
E线最大电流：22mA;饱和电压：3V
M线恒定电流：7mA; 最小检测电流：5mA
AD增益：0dB;
DA增益：0dB
2/4线输入阻抗：600Ω
◆ 磁石电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：    20dB
◆ 电气和机械特征
系统电源： AC180V～260V；DC–48V；DC+24V
(支持双电源冗余备份)
功耗： ≤5W
外观结构：485(长)X200(宽)X45(高)mm 19英寸 1U机架式
重量： 3.8Kg/台
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

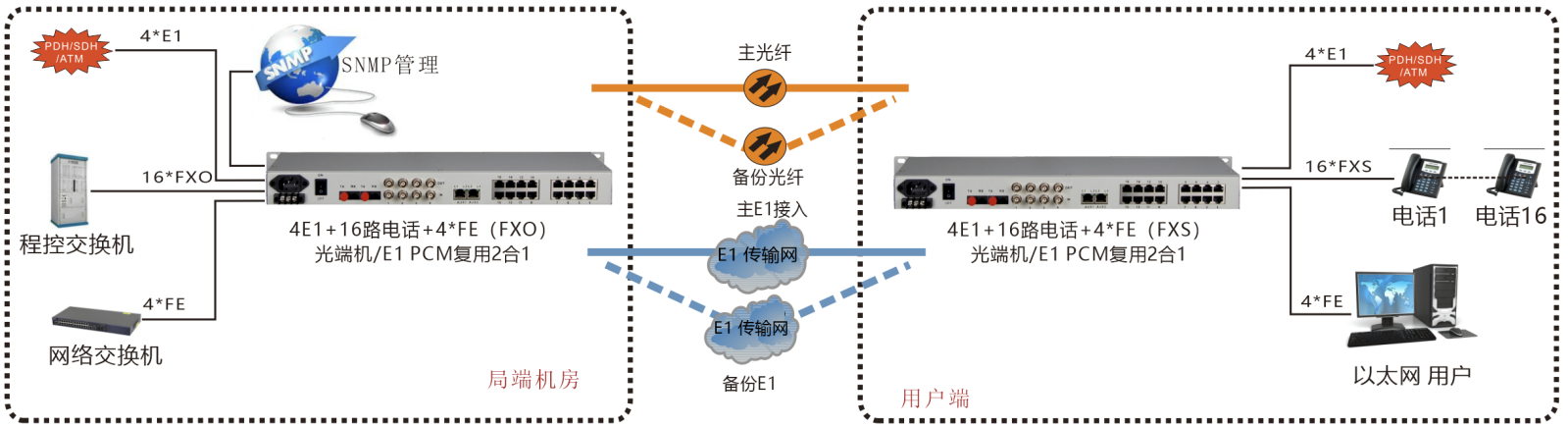

应用方案
