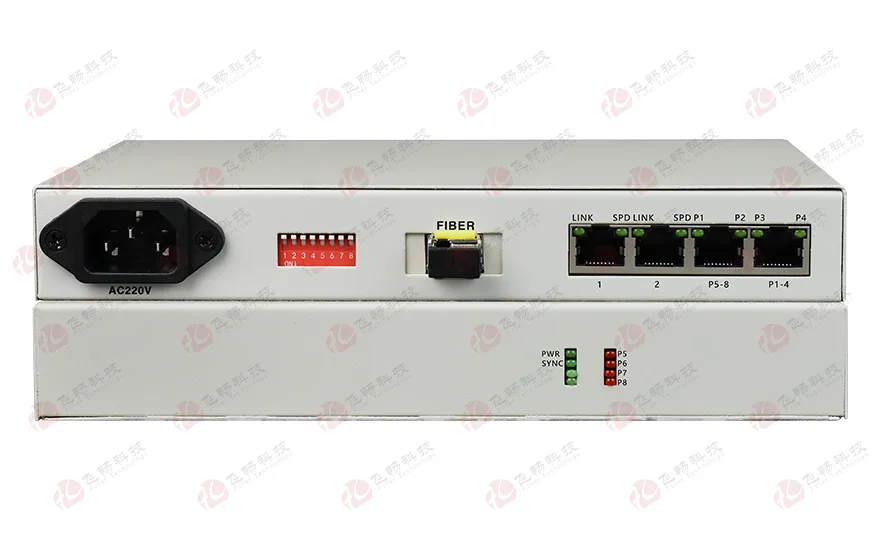

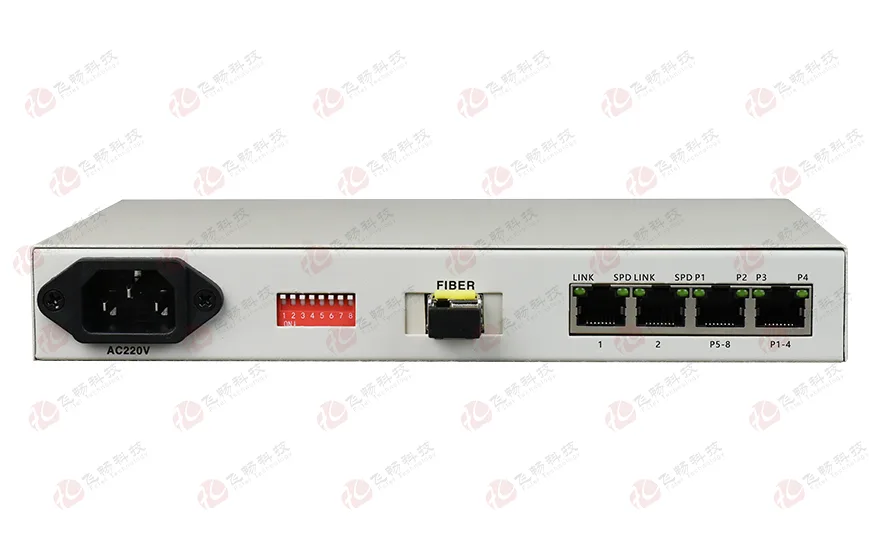

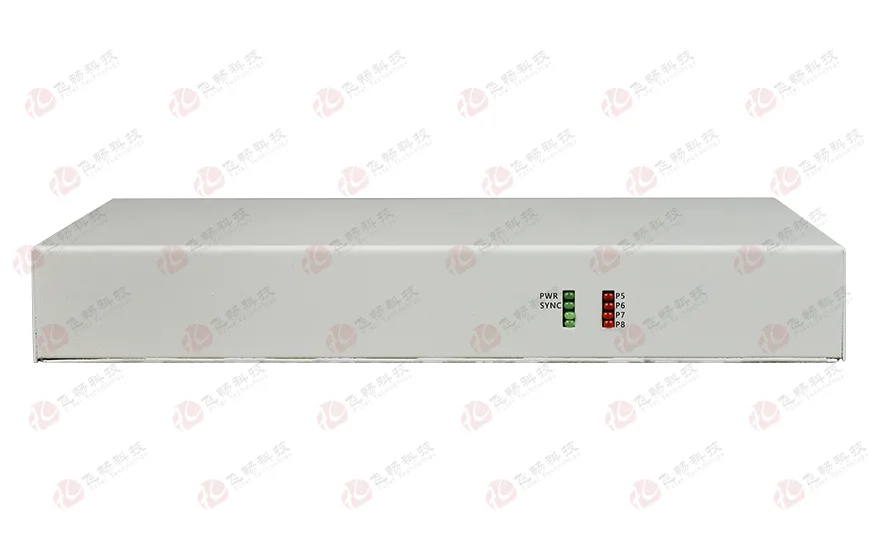

桌面型8路电话+2路千兆以太网电话光端机

型号：FCP-O8G2/FCP-S8G2次留言分享

描述：此款产品提供8路电话；2路千兆以太网接口（线速1000M），可支持VLAN划分。

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供8路电话；2路千兆以太网接口（线速1000M），可支持VLAN划分。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 语音口支持FXO/FXS/2线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;

◆ FXO/FXS电话接口，支持来电显示功能/反极性计费/传真功能；

◆ 电话接口支持两边站点的相互放号功能；

◆ 2路千兆以太网接口，带宽为线速1000M，接口为10/100/1000M，全双工/半双工自适应2路以太可以设成逻辑隔离；

◆ 光口无中继传输距离可达2～120公里；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。

◆ 电话/网络接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV标准。

技术参数

◆ 光纤部分

光口：1

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100/1000M以太网接口

协议：符合IEEE 802.3z，IEEE 802.3ab

速率： 10/100/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ FXS 用户电话口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ FXO 中继口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损： 20 dB

◆ E&M 2/4线音频接口

E&M类型： TYPE V

E线最大电流：22mA;饱和电压：3V

M线恒定电流：7mA; 最小检测电流：5mA

AD增益：0dB;

DA增益：0dB

2/4线输入阻抗：600Ω

◆ 磁石电话接口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损：20dB

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: 216（长）X140（宽）X31（高）mm 桌面型
◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

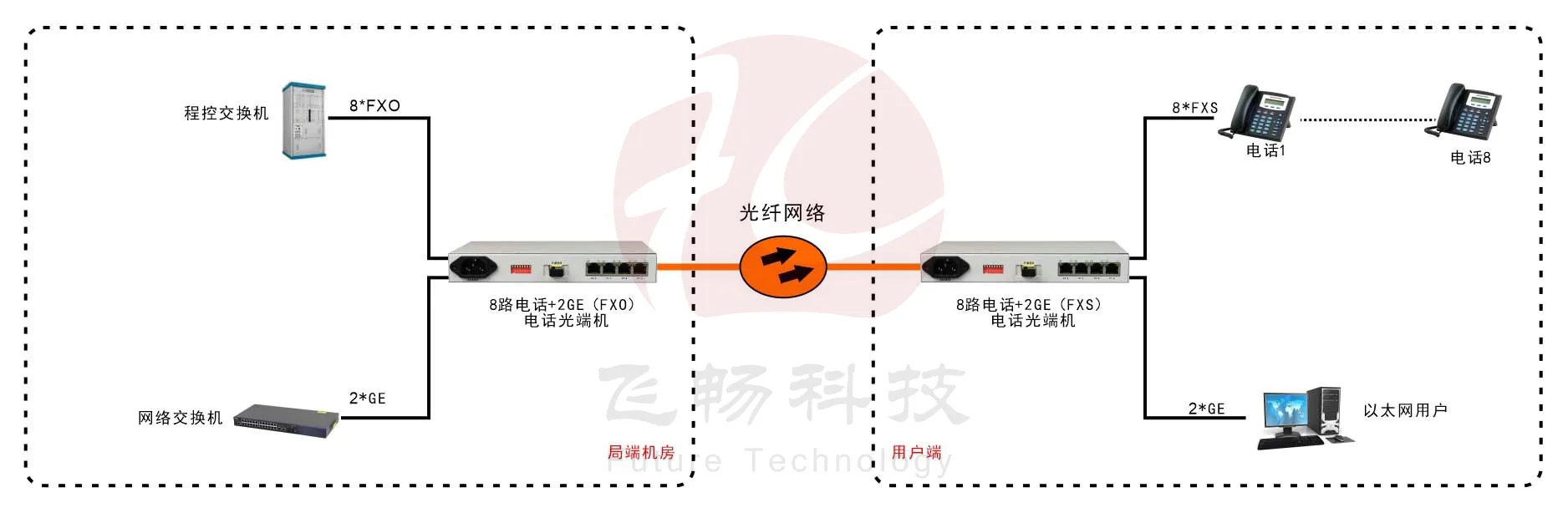

应用方案
