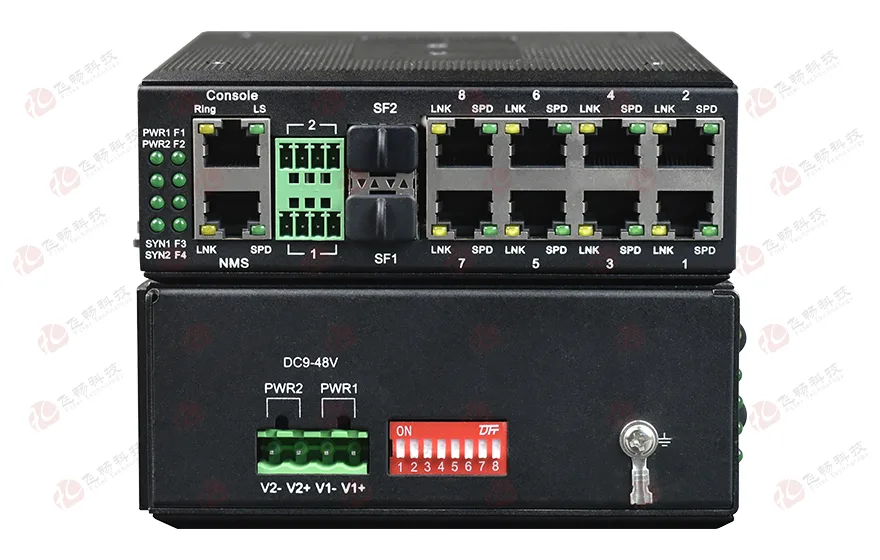

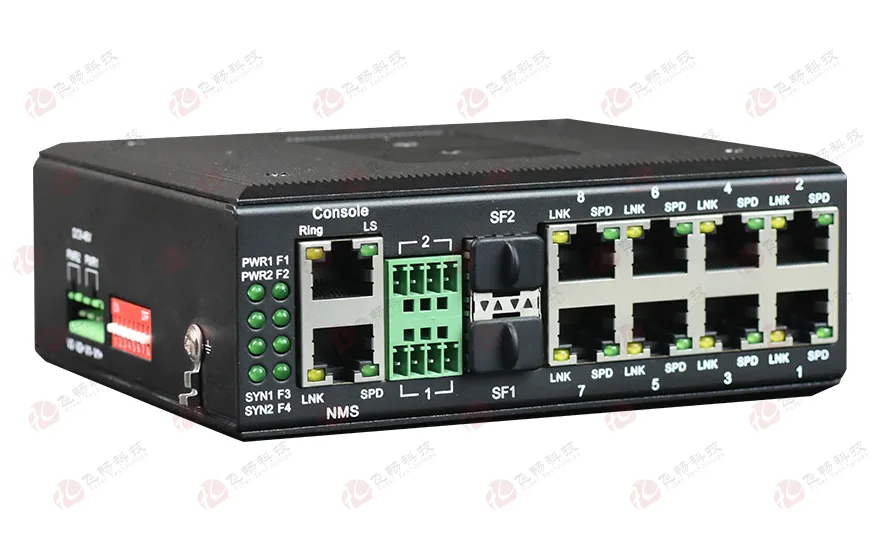

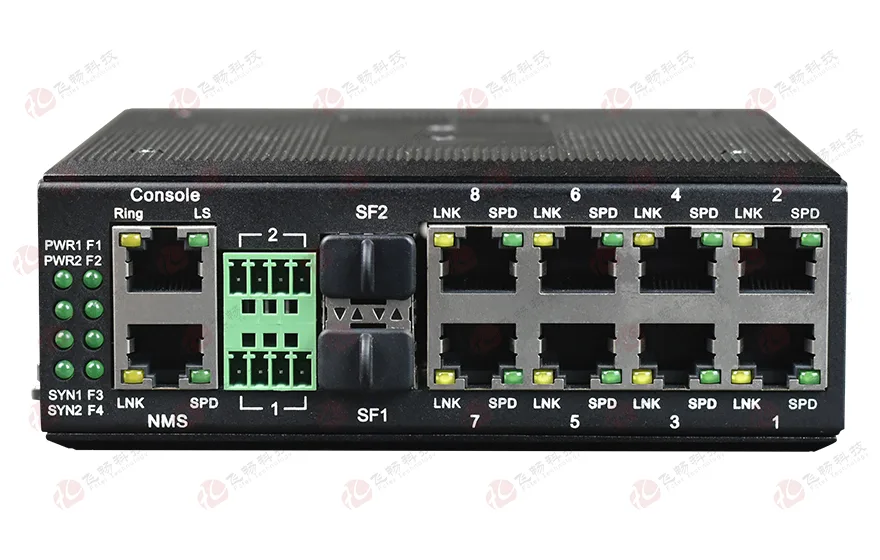

工业轨式8百兆电口+2路串口 2千兆光口环网光纤交换机

型号：次留言分享

描述：8路百兆电+2路串口2路千兆环网光接口，支持多种点对点、星型、链型、环网冗余光纤网络结构，符合工业四级电磁兼容性要求。可带SNMP及console网管管理功能。

产品描述

功能特点

产品描述

本系列产品采用工业冗余环网设计，每台设备有两个用于组成环网的光纤端口，通过手拉手的级联方式组成环形的网络拓扑结构，工业冗余环网（FC-Ring）设计是为了实现在恶劣环境下，数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构，工作时网络信号成链状结构，一旦传输光缆某处节点断路，设备以极短的时间自动切换到备用线路上传输。冗余环网结构不仅减少了数据信号传输风险，更简化了工程安装，降低了工程成本。

此产品提供：2个千兆SFP以太光口；8个百兆以太电接口；2路RS232/422/485独串口。2路串口为独立设计，每路串口为主从设计，一个是主控制节点，其它都是从节点。

功能特点

◆ 工业导轨式设计，专为严酷苛刻的工业环境而设计;

◆ 提供两光纤条线路，在线路故障时可自动切换，保证通信正常。

◆ 支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构支持多种光纤网络结构;

◆ 具备光端机死机自动断电整机重启功能；

◆ 设备提供8路百兆以太网电口，2路千兆光以太接口，环网总的传输带宽为线速1000M；

◆ 交换机内建1Mbit MP-SSRAM高速内存，无阻塞设计，最大背板带宽32GBit/S;

◆ 基于FPGA+ARM设计，快速缩短自愈环回建立时间，支持“FC-Ring”冗余环网（自愈时间<20ms）；

◆ 支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，支持最大为10K字节的以太包；

◆ 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

◆ 10/100Mbps 自适应，电口 MDI/MDI-X 自适应无需手动调整

◆ 以太接口与串行数据带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准;

◆ 提供2路RS232/485/422接口可选三种数据接口可选RS232支持3线RS232 (TXDRXDGND);

◆ RS232/485/422通道可以传输异步从0-115200波特率的串口数据;

◆ 设备带Console(CLI)网管与WEB管理平台可以在线软件升级，在主机端可以管理每台从机的设备的工作状态；

◆ 支持宽范围交直流输入(9V-48V)支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护;

◆ 符合工业四级电磁兼容性要求;

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等无风扇高效散热，降低修复时间;

◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验，提供导轨式或壁挂式安装;

◆ 宽温型：工作温度-40℃~ +85℃;

技术参数

◆ 光纤部分

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 10/100/1000M以太网接口

协议：符合IEEE 802.3z，IEEE 802.3ab

速率： 10/100/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 串行接口

波特率 0-115.2K

接口特性 EIA-RS232/EIA-RS422/EIA-RS485

物理接口：接线端子

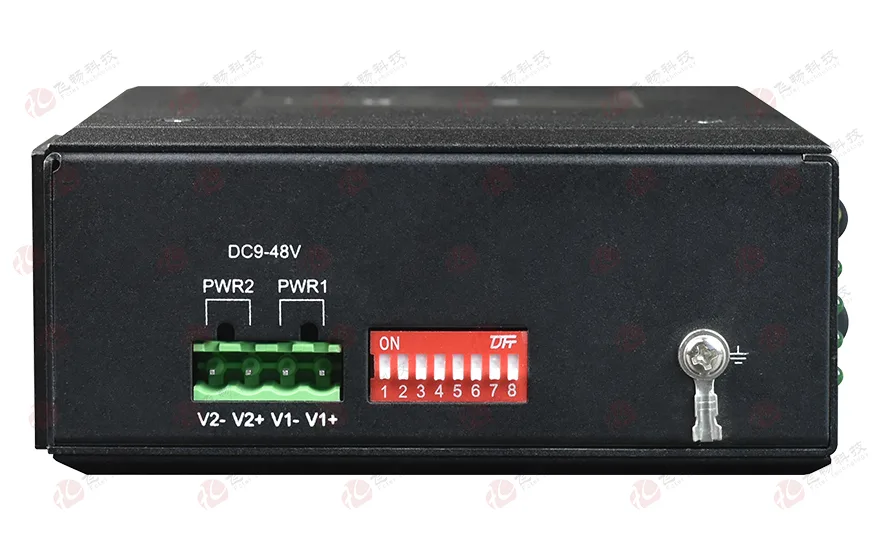

◆ 电源

冗余双电源输入: DC9-48V 功耗<5W

过载保护：支持

反接保护：支持

冗余保护：支持

接入端子： 4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

外壳： IP40防护等级，铝合金材质

尺寸： 133mm(长) x 120mm(宽) x 50.0mm(高)

安装方式：导轨安装、壁挂式安装

重量： 0.85kg/台

◆ 环境指标

工作温度：-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

应用方案

方案应用图例一
本产品支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，
并可在此基础上组网为更复杂的网络拓扑结构

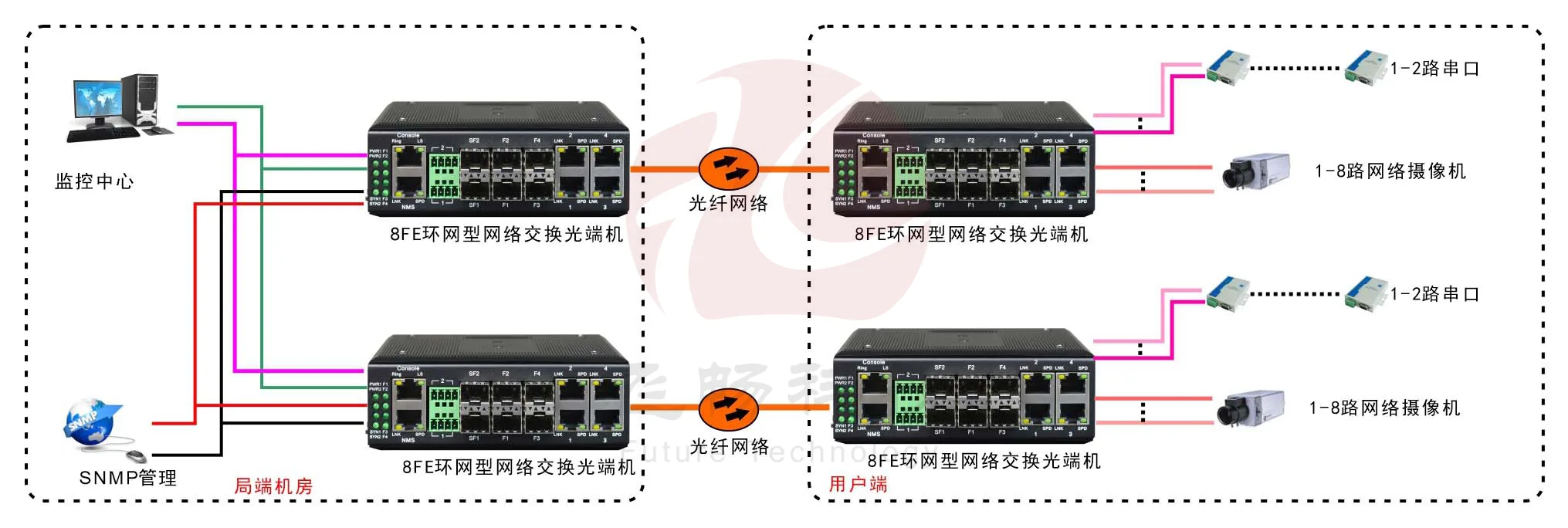

点对点（Point to Point）应用场合：

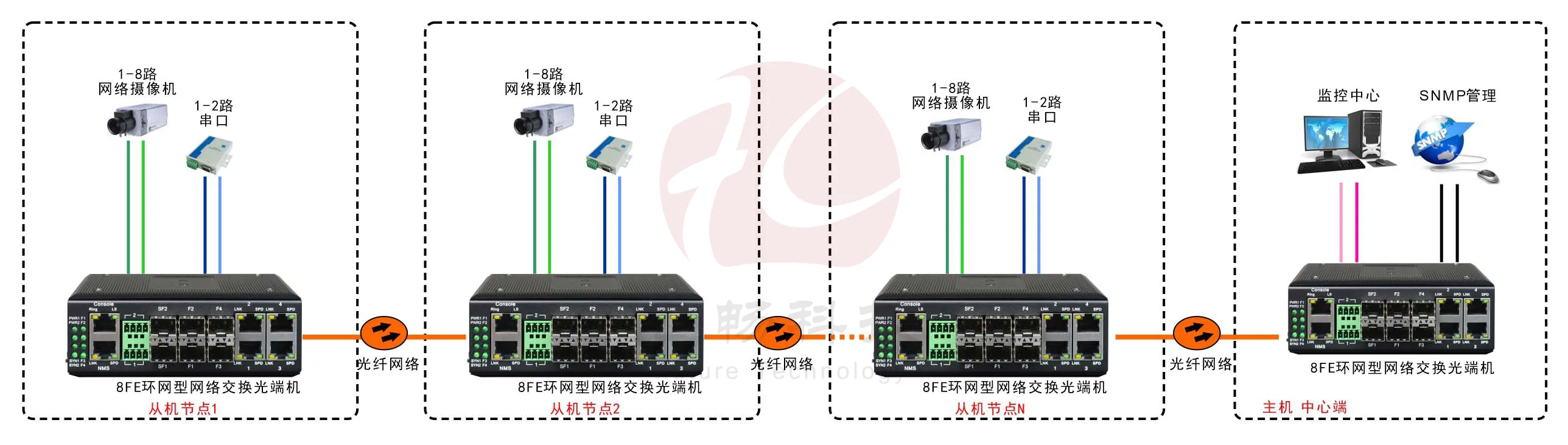

链型（Line）应用场合：
应用方案图例二:

工业轨式8百兆电口+2路串口 2千兆光口环网光纤交换机

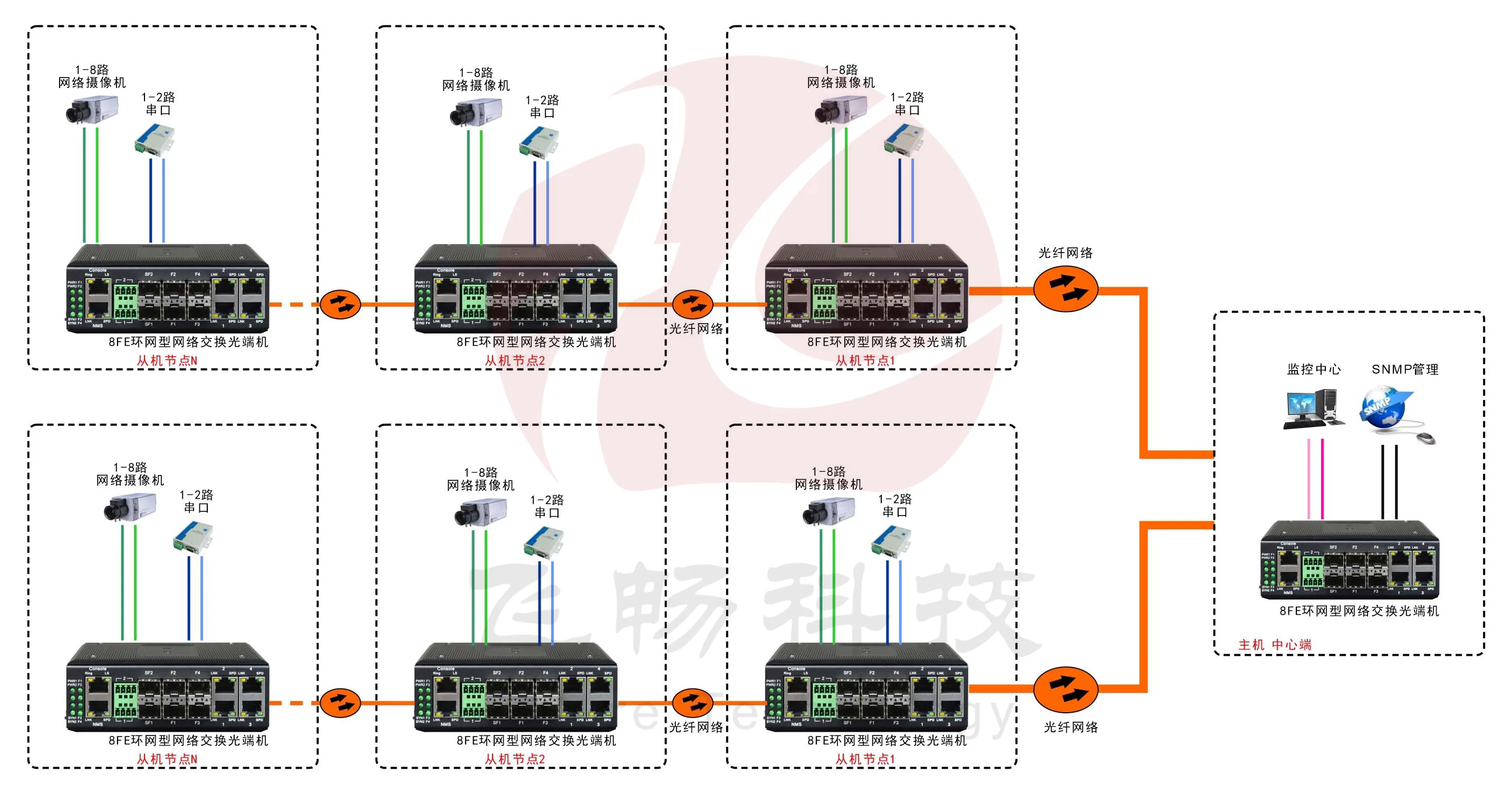

星型（Star）应用场合：
应用方案图例三

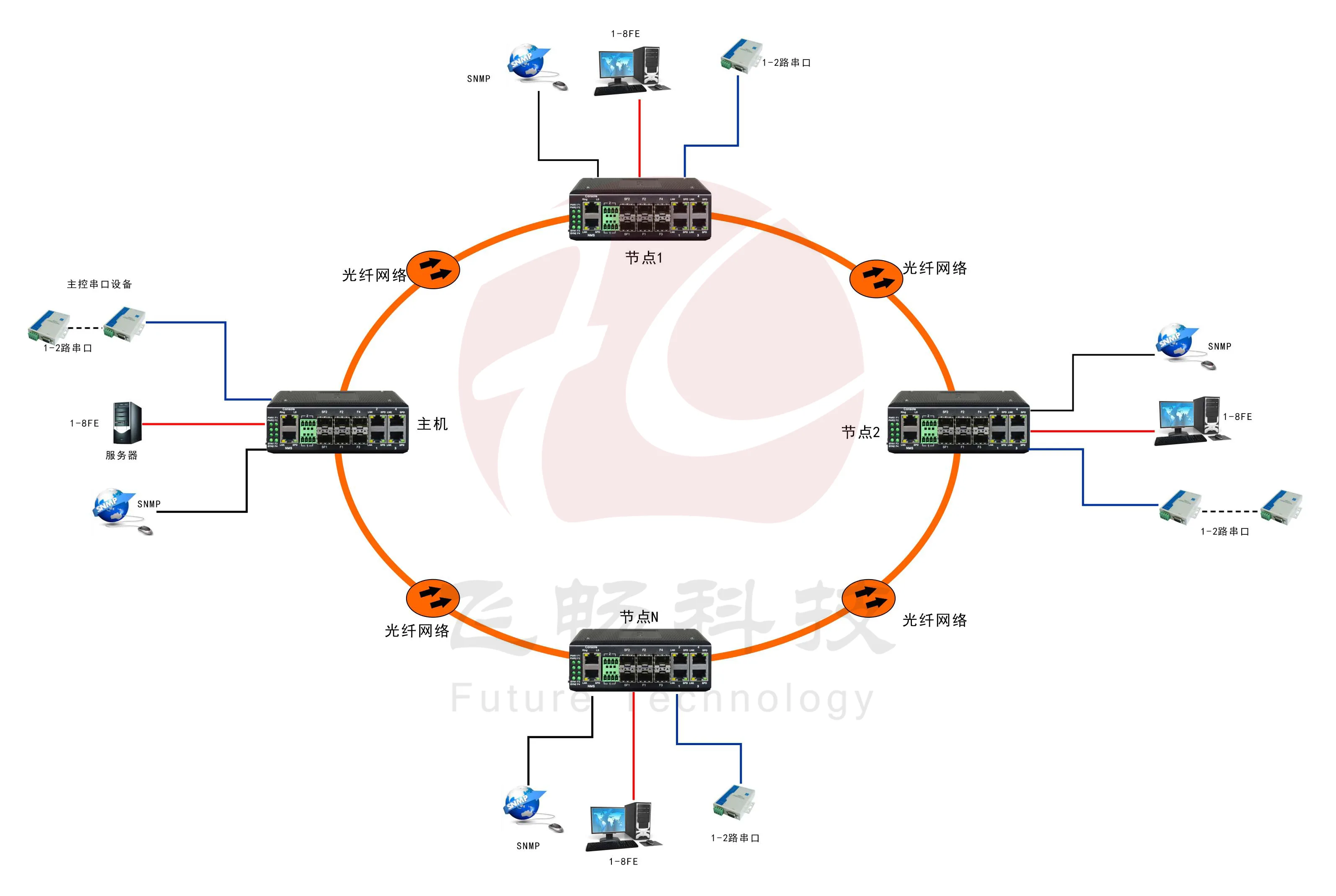

环形（Circle）：应用场合：多个节点间需要提供冗余光纤链路保障总线可靠通讯时
应用方案图例四

本系列产品应用灵活，同时，该系列产品可采用双光口实现双纤环网冗余功能，当某处光纤故障时，系统会在20ms内重建网络链路，保障系统的正常通信。实现对总线信号传输的自愈保护功能，网络故障排除后系统会自动恢复。
