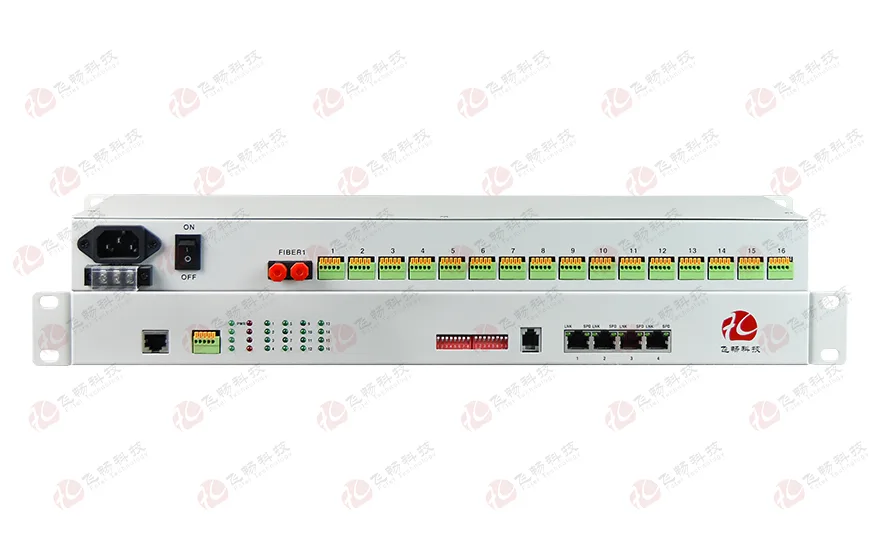

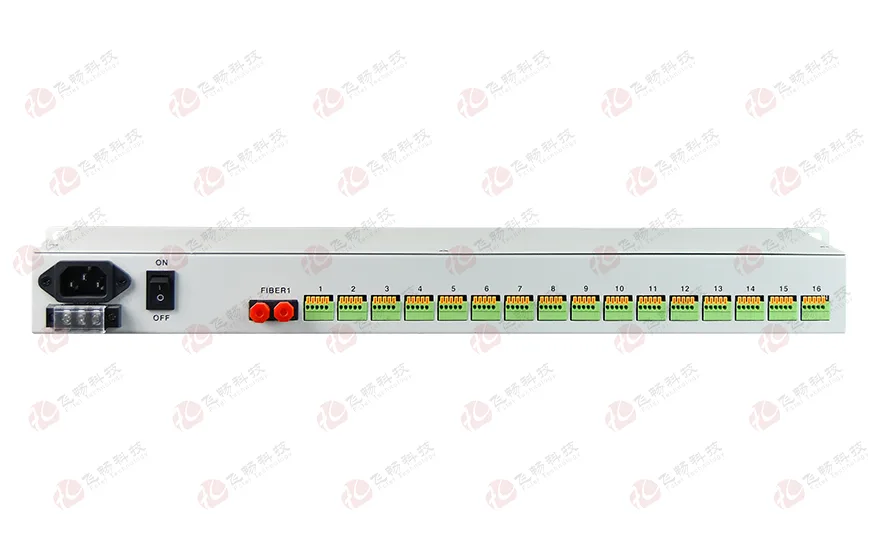

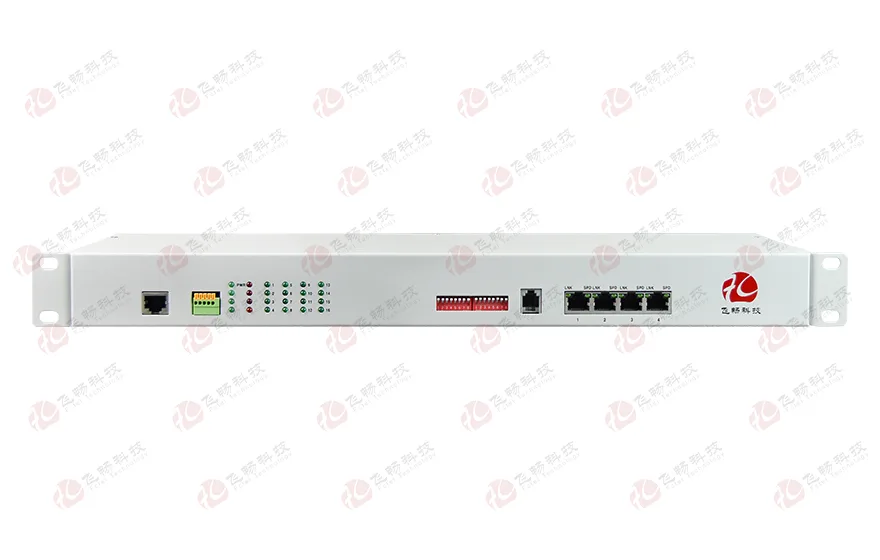

4路百兆以太+16路RS232/422/485/TTL 光纤收发器

型号：次留言分享

描述：此款产品提供16路串口+4路以太转光纤。

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供16路串口（可实现1～16路异步数据，如RS232/ RS485/RS422/Manchester码等；或1～32路开关量、1～16路语音（每4个接线端子为一组出4路电话）；4路以太网接口（以太网接口为交换口，可支持VLAN划分），并共享百兆带宽，每一路带宽可通过Console口进行设置，即逻辑隔离；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 设备提供4路百兆以太网电口；可扩展1～16路异步数据，如RS232/485/422/TTL数据传输通道，应用灵活；

◆ 以太网电口支持速率与双工模式自协商，以太网口支持AUTO-MDIX（交叉线和直连线自适应）；

◆ 串行数通道可以传输异步从300-115200波特率自适应的串口数据；

◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选；

◆ 丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态；

◆ 以太接口带三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准；

◆ 内置电源多种电源方式可选：AC220V、DC-48V/DC+24V／DC+V12等；支持AC+DC;AC+AC;DC+DC等双电源模式；

技术参数

◆ 光纤部分

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 串行接口

波特率 0-115.2K

接口特性 EIA-RS232/EIA-RS422/EIA-RS485

物理接口：接线端子

◆ 电气和机械特性

系统电源： AC180V ～260V

功耗： ≤5W

外观结构: 485（长）X140（宽）X45（高）mm 19英寸 1U机架式

◆ 环境指标

工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

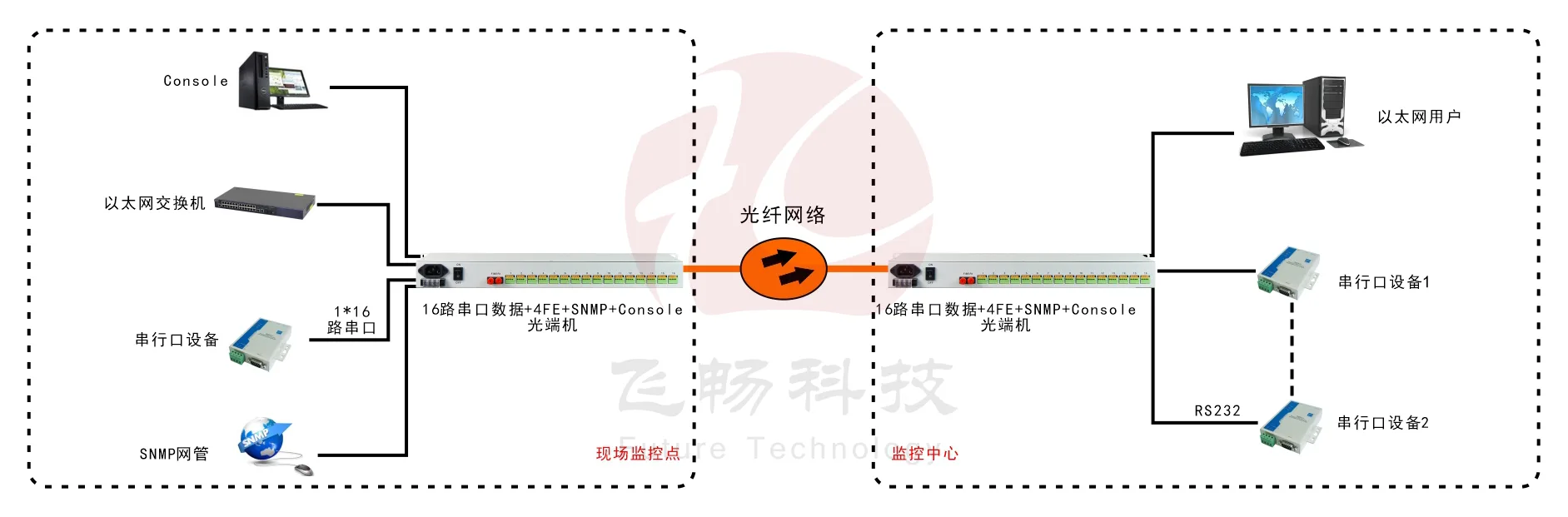

应用方案
