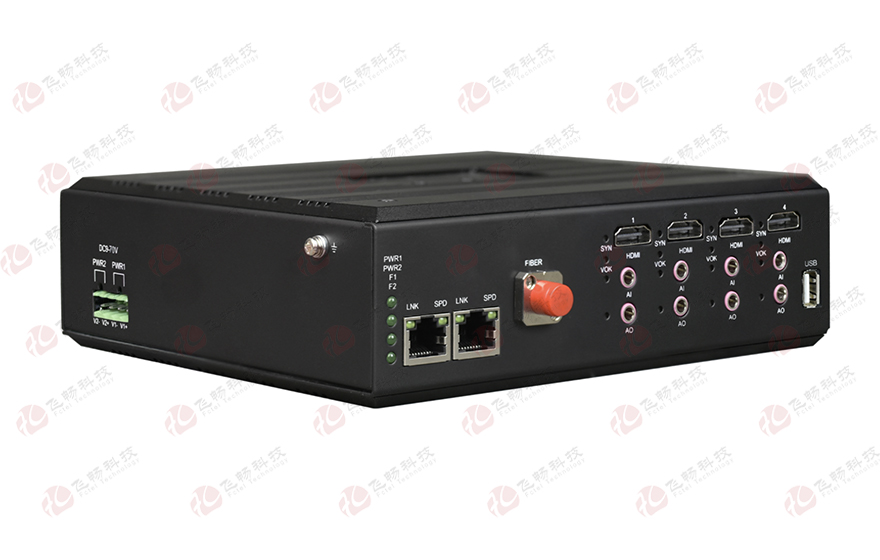

4路2K HDMI+1路双向独立音频 + 2路物理隔离千兆以太网+USB 光端机

型号：FCVH-H4G2次留言分享

描述：4路2K高清HDMI光端机支持4路2K分辨率HDMI信号高速视频带宽加上2路物理千兆1G以太网及每路视频可带1路双向独立音频。它实际上是一个利用单根光纤来延长4路HDMI信号，音箱，麦克风，US

产品描述

功能特点

产品描述

4路2K 高清HDMI光端机支持4路2K分辨率HDMI信号高速视频带宽加上2路物理千兆1G以太网及每路视频可带1路双向独立音频。它实际上是一个利用单根光纤来延长4路HDMI信号，音箱，麦克风，USB。用于与液晶屏通讯、摄像机云台，也可作为触模屏的远距离传输。低能耗，长距离，即插即用，兼容强，能实现更精确显示。

功能特点

◆ 该设备配对使用，本端视频信号输入，对端视频信号输出，可以配置成双向HDMI传输；
◆ 设备内部为模块化设计，在最多4路范围内可以任意配置输入与输出，比如2路双向HDMI；Ø
◆ 符合HDMI1.3a标准，HDCP1.1协议。
◆ 每路HDMI可以外接一路模拟双向音频，与HDMI带内音频无关（选配）。
◆ 自动识别和配置各种显示模式，最高分辨率到1080P60，往下兼容。
◆ 发射机与接收机带1路USB，可以带键盘与鼠标（选配）。
◆ 支持2路物理隔离10/100/1000Mbps以太网，独立带宽双向2x1000M（选配）;
◆ 单，多模光纤传输,最多可以传80KM。
◆ 内置ESD保护电路，能有效防止静电损。
◆现场安装:简单方便，即插即用,无需设置。
◆ 视频视觉超低延迟；
◆ 光纤传输，无需驱动、兼容任何系统，即插即用；

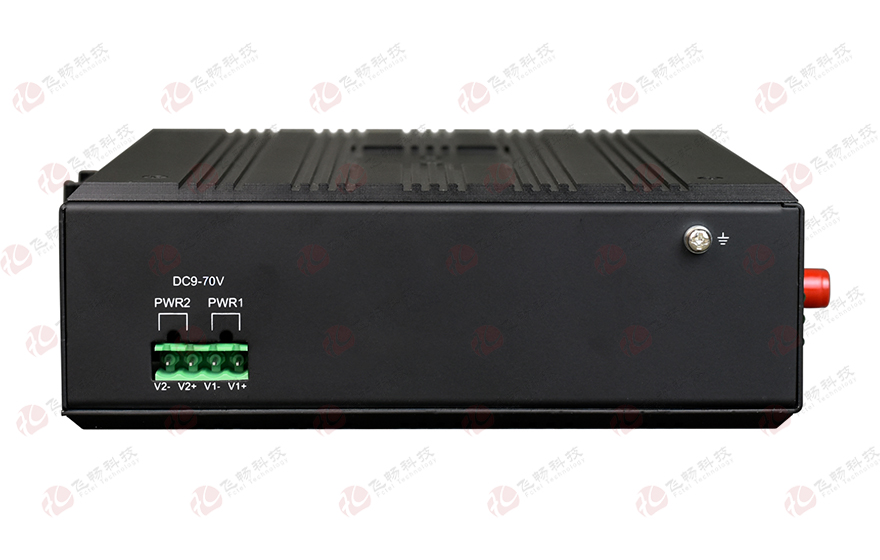

◆ 支持宽范围9-70V交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护；
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ IP40外壳防护等级，能够经受住恶劣环境的考验；

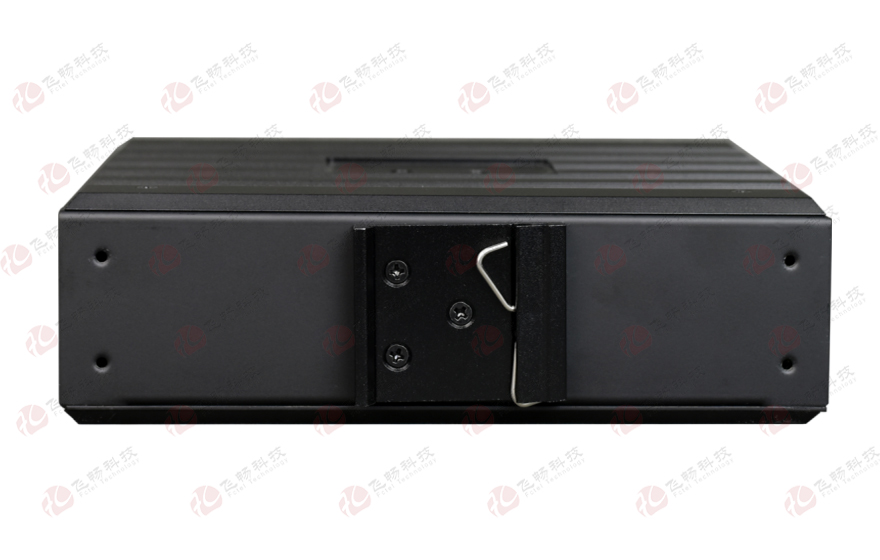

◆ DIN 35mm导轨式或壁挂式安装；

技术参数

◆ 光纤部份
光口：1
光纤：单纤
光纤接口：FC
波长：1310nm-1610nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ HDMI 接口

接口	HDMI 母头
标准	HDMI1.2
标准	HDCP1.1
颜色空间	RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0
分辨率	19201080P60 19201080P50 19201080P30 19201080P25 19201080P24 19201080I60 19201080I50 1280720P60 1280*720P50

◆ 音频接口
信号电平：      0.5～4Vp-p
输入/输出阻抗： 600Ω（非平衡或平衡）
AD/DA位宽       24Bit
采样频率        128K
带宽：          20Hz～20KHz
总谐波失真：＜1%
信噪比(SNR)：＞85dB
物理接口： 3.5mm
◆ 10/100/1000M以太网接口
协    议：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100/1000M自适应，全/半双工自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号	FCVH-H4G2
产品功能描述	在光纤上同时传送4路2K HDMI 信号 + 2路物理隔离千兆以太网+1路USB
业务端口描述	1个光纤接口；4路HDMI信号，2路千兆以太网，1个USB接口
电源	冗余双电源输入DC9-70V 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子

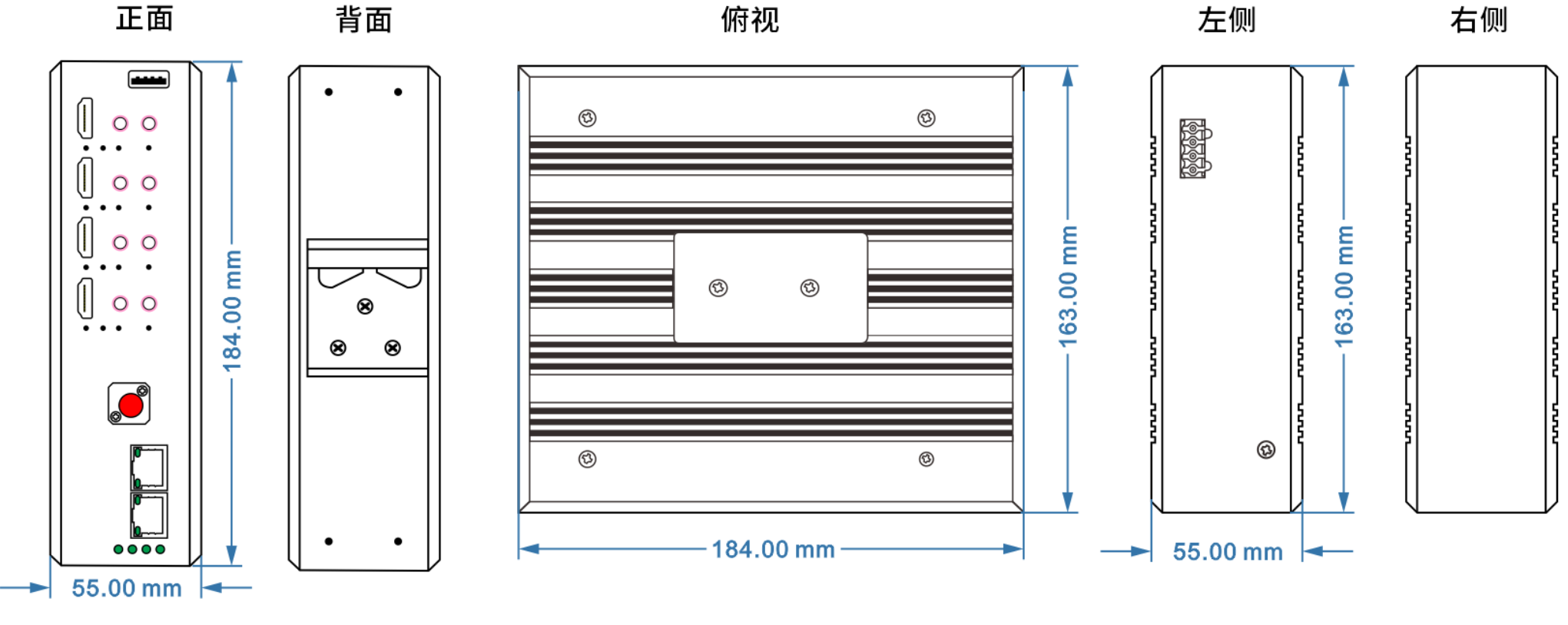

产品尺寸	184mm(长) x 163mm(宽) x 55.0mm(高)
重量	1.25Kg/台

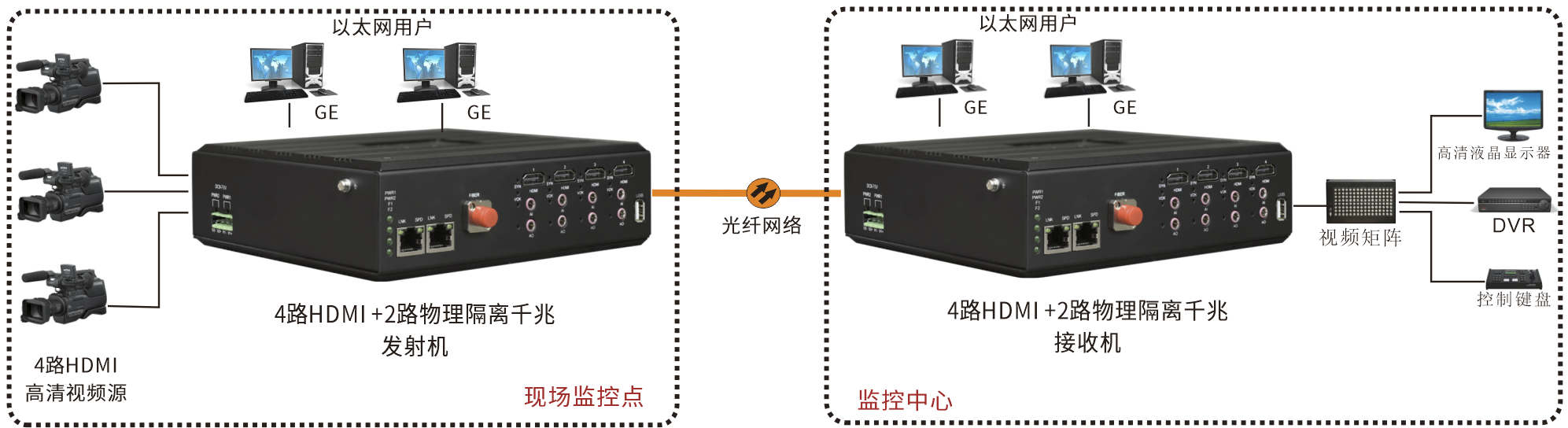

应用方案

产品尺寸
