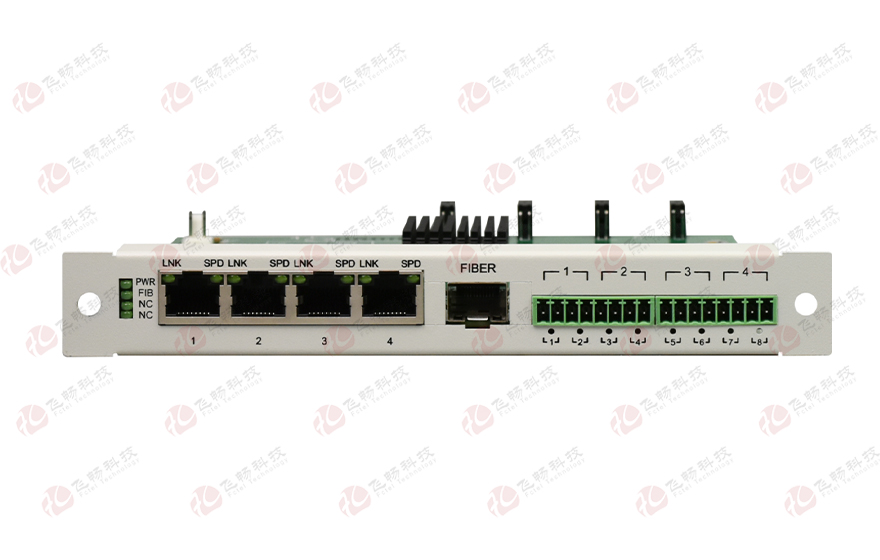

4路千兆网络+4路串口/8路开关量光端机

型号：FCP-G4D4次留言分享

描述：本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点多业务光传输设备。此款产品提供4路千兆以太网，1-8路开关量接口/1-4路RS232-422-485接口；4路千兆以太网接

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点多业务光传输设备。此款产品提供4路千兆以太网，1-8路开关量接口/1-4路RS232-422-485接口；4路千兆以太网接口（共享1000M带宽），通过一根光纤传输；1个光接口；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路，光纤线路总带宽为1.5G；
◆ 光口无中继传输距离可达2～120公里；
◆ 4路千兆以太网为10/100/1000M，全/半双工完全自适应,每路以太网口支持Auto-MDIX(交叉/直连线自适应)；
◆ 千兆以太网支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，可以支持最大包长10240的巨帧以太包；
◆ 可以接入1-8路开关量或1-4路RS232/422/485串行接口（2路开关量对应1路串口）；
◆ 可以插入4U 17槽集中式机框，可以支持SNMP网管；
◆ 各类接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 标准;
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

技术参数

◆ 光纤部份
光口：1
光口速率：1.5G
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 10/100/1000M以太网接口
协    议：符合IEEE 802.3az，IEEE 802.1Q(VLAN)
速    率：10/100/1000M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ 串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
   RS-232: RXD TXD Signal Ground
◆ 开关量接口
输出接口类型：
干节点
1：信号继电器干接点输出；
2：光MOS继电器输出(最大内阻25Ω)
脉冲量：
光MOS继电器输出，0-VCC(VCC为本机供电电源电压)
响应时间         信号继电器干接点输出:<1.2ms,光MOS继电器输出<0.6ms
开关信号         信号继电器干接点输出30VDC/0.5A；光MOS继电器输出:245VDC/0.12A
最大开关频率 50HZ
输出浪涌保护: 信号继电器干接点输出：无；光MOS继电器输出：TVS+固体放电管防护
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号	FCP-G4D4
产品功能描述	在1光纤上同时传送4路千兆以太网接口（共享1000M带宽），1-8路开关量接口/1-4路RS232-422-485接口；
业务端口描述	1-8路开关量接口/1-4路RS232-422-485接口；4路千兆以太网接口，1个光纤接口
电源	AC220V / DC-48V / DC+24V（电源可选）功耗： ≤10W
产品尺寸	(长×宽×高) 216mm140mm31mm
重量	1.3Kg/台

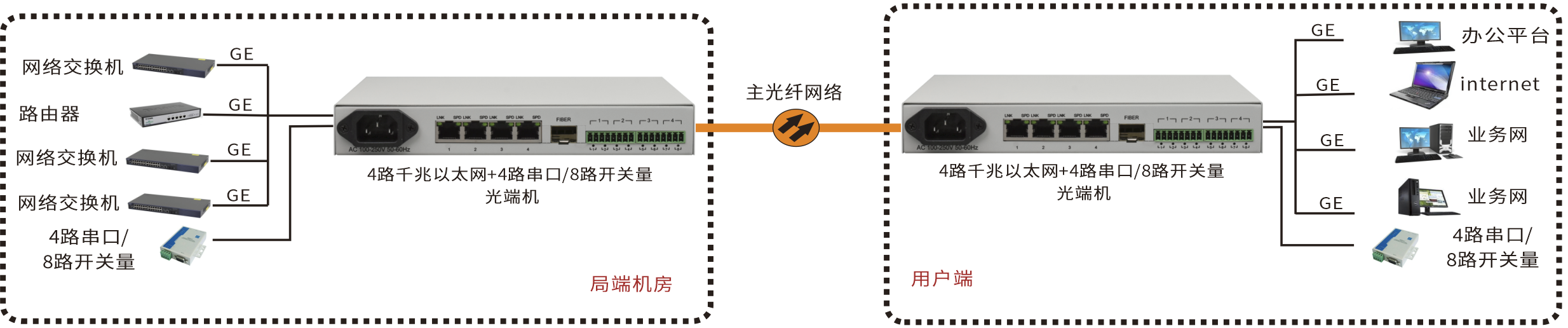

应用方案
