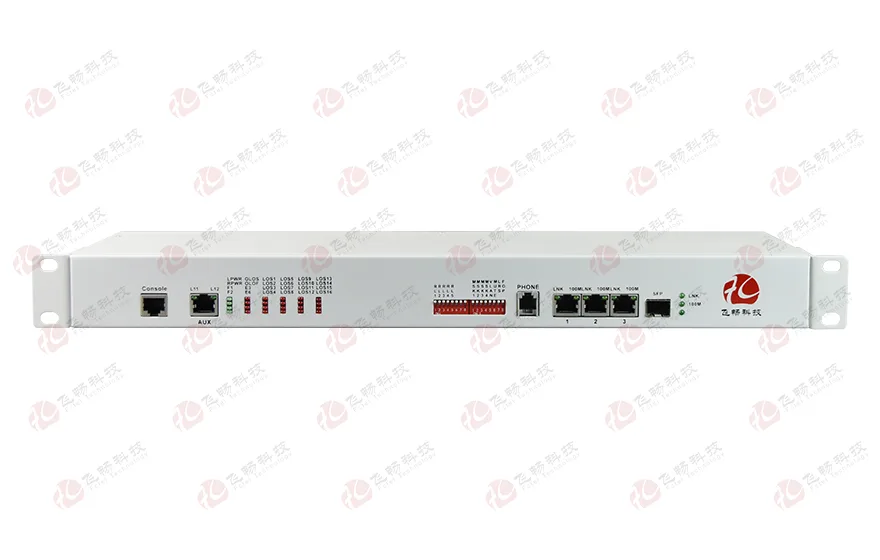

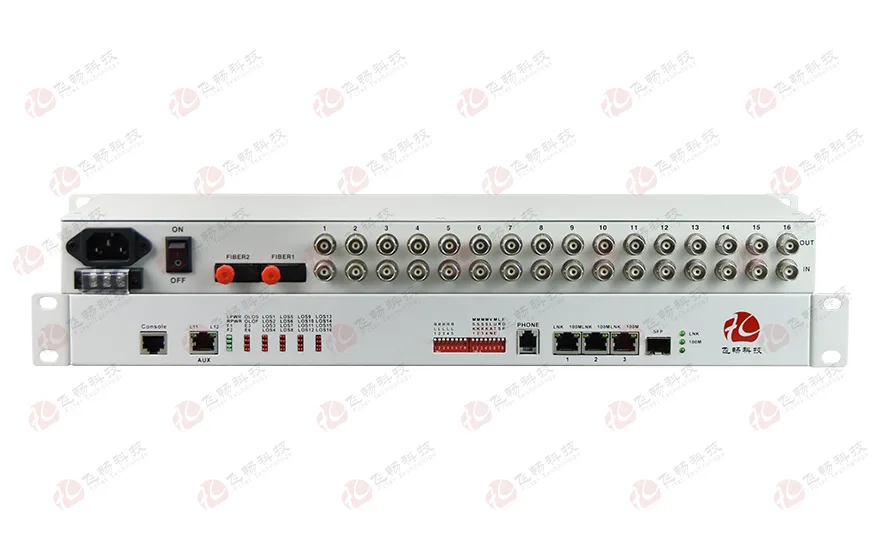

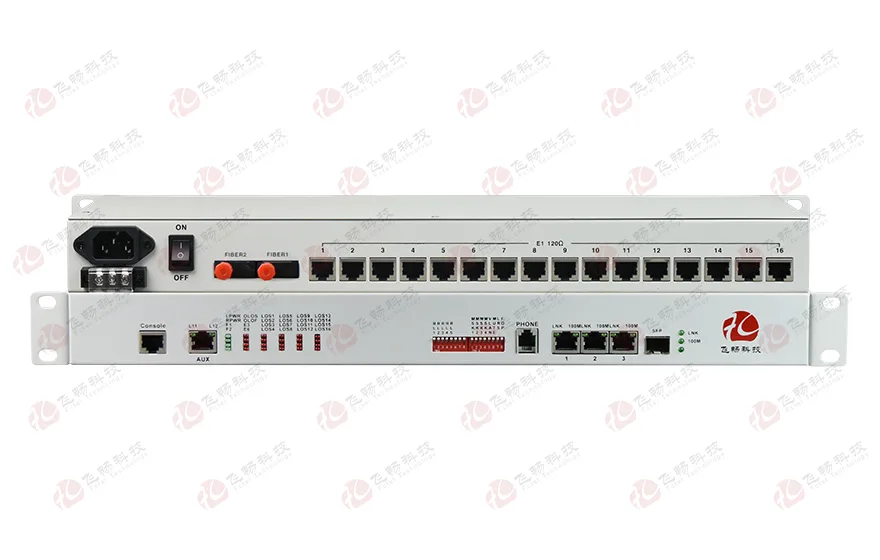

16E1+3FE+1FX 1+1光备份 PDH光端机

型号：FC2P-E16F3Fx1次留言

描述：该设备提供1～16路E1接口；1～3路10/100M快速以太网接口(以太网接口为交换口，1路100M光以太网接口。

产品描述
       本系列设备，是在本公司研制的PDH光纤传输，专用超大规模集成电路的基础上，研发的点对点光传输设备。该设备提供1～16路E1接口；1～3路10/100M快速以太网接口(以太网接口为交换口，线速100M，支持VLAN划分(逻辑隔离))；1路100M光以太网接口；1个Console口一个独立SNMP网管模块；以及2个扩展业务接口。2个扩展业务接口可以作为RS232/RS485/RS422异步数据/TTL 信号、开关量信号等传输通道，应用十分灵活。
功能特点
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 提供两个光接口，双光口1+1 保护（APS），
◆ 能检测当光信号丢失时为对端设备掉电(RPD)或是光纤不通，并通过指示灯指示告警；
◆ 提供1～3路10/100M快速以太网接口(以太网接口为交换口，线速100M，支持VLAN划分(逻辑隔离))与1路100M光以太网接口，可以通过光纤与百兆光纤收发器相连；
◆ 具备防以太网环回功能(当光线路发生环回时，以太网数据不会被环回，有效防止了因以太网环回可能导致的以太网络瘫痪);
◆ 提供2个扩展接口，可以扩展1~2路异步数据，如RS232/ RS485/RS422/TTL等；或1~4路开关量;
◆ 一路PCM数字公务电话（可选）；
◆ 具备在本端查看显示远端设备工作状态功能；提供本端E1环回与命令远端E1环回两种功能，便于线路维护;
◆ 支持Console串口网管与独立SNMP网管模式；
◆ 无中继传输距离可达2~120公里；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;
技术参数
◆ 光纤部分
   光口：1，2（1+1 光备份）
   光纤：单纤双纤
   光纤接口：FC/SC/ST/LC(SFP)
   波长：850nm/1310nm 多模；1310nm/1550nm 单模
   无中继传输距离：20~120Km
   典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围：-28dBm~- 40dBm
◆ E1 接口
   设备接口：设备接口符合ITU-T G.703建议
   速   率： 2048Kb/s±50ppm
   码   型： HDB3

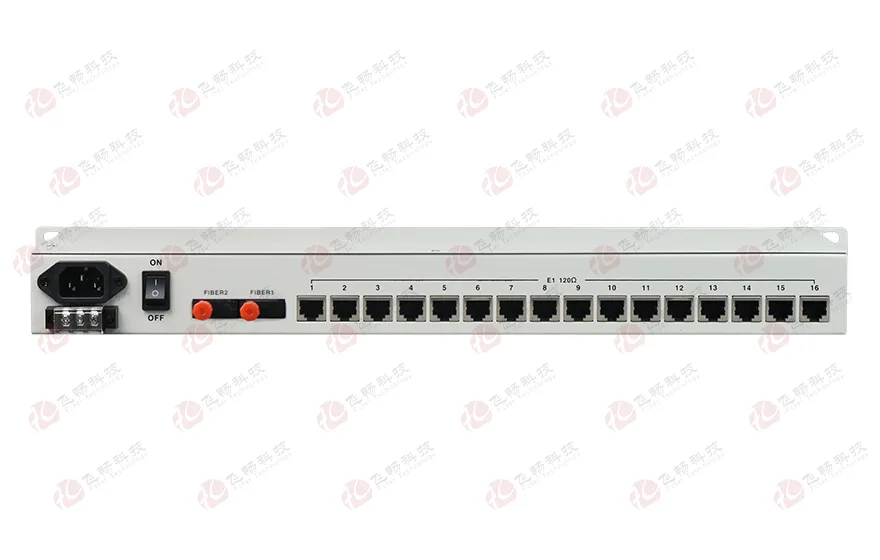

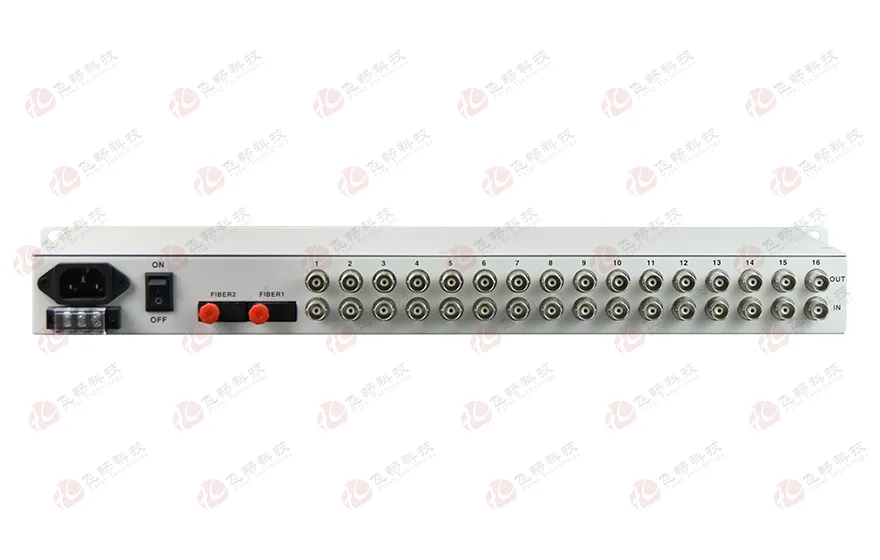

   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性： 满足ITU-T G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ 100M光以太网接口
   速    率：       100M，全双工
   协    议：       支持IEEE 802.3，IEEE 802.1Q(VLAN)
   MAC地址表：可以学习4096个MAC地址
   物理接口：     SFP/LC
◆ 串行接口
   标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   物理接口：RJ45
◆ FXS 公务电话接口
   振铃电压：       75V
   振铃频率：       25Hz
   二线输入阻抗：600Ω(摘机)
   回损：              20dB
◆ 电气和机械特性
   系统电源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤10W
   外观结构:          485（长）X140（宽）X45（高）mm 19英寸 1U机架式
◆ 环境指标
   工作温度：-10℃—+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时

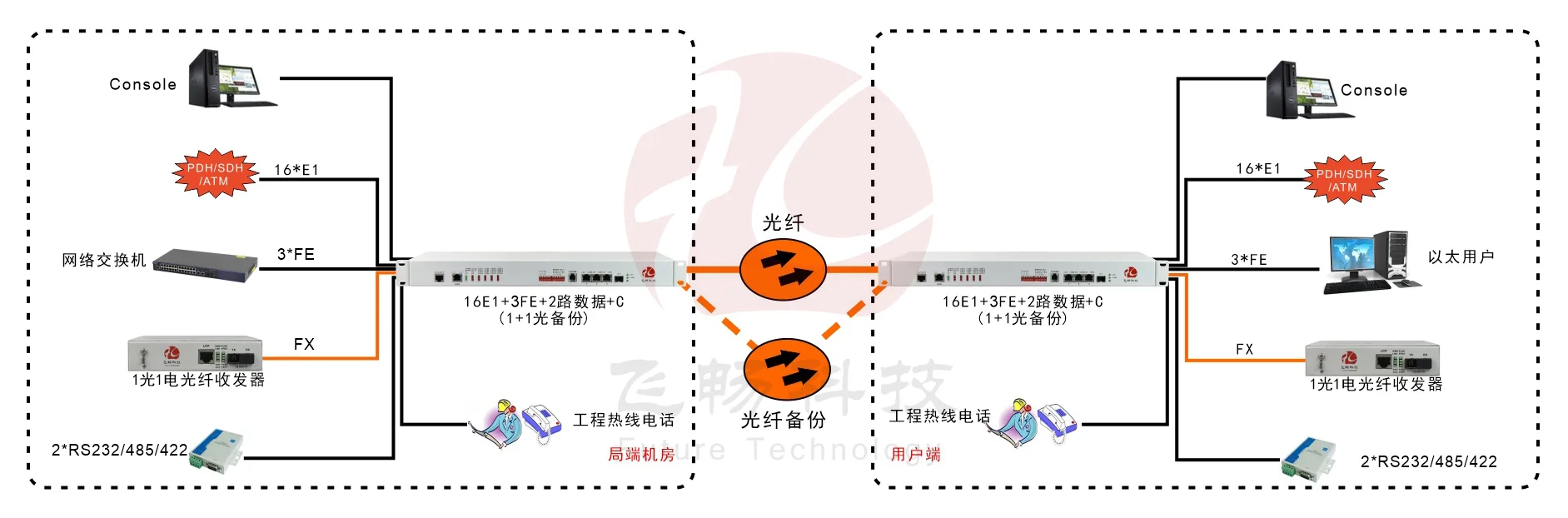

应用方案
16E1+3FE+1FX 1+1光备份 PDH光端机
产品尺寸
