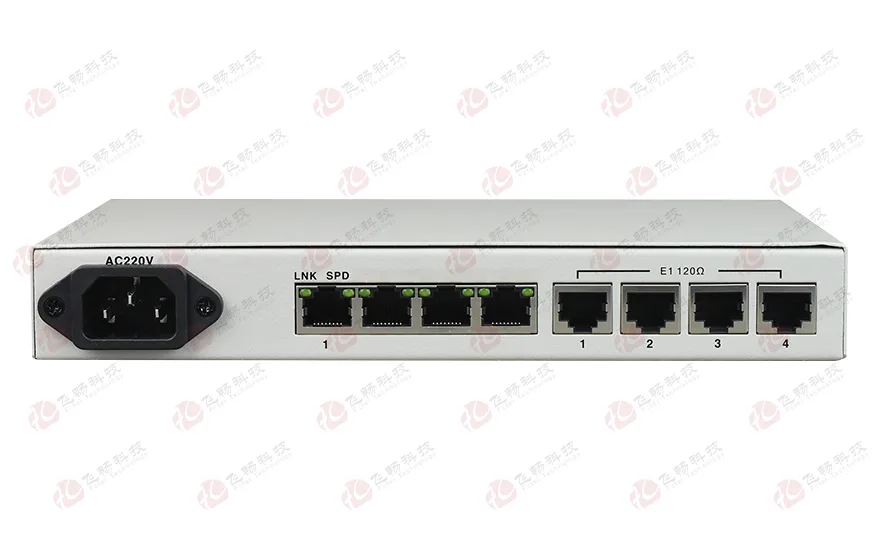

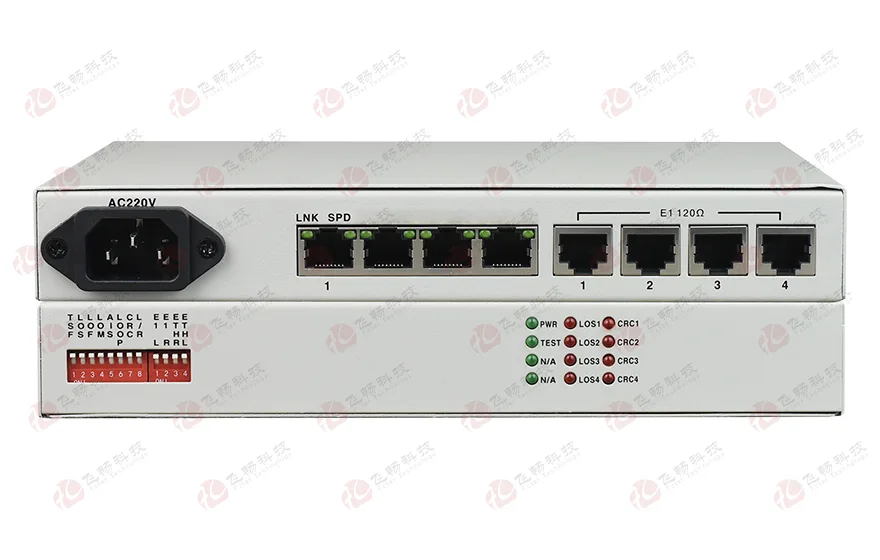

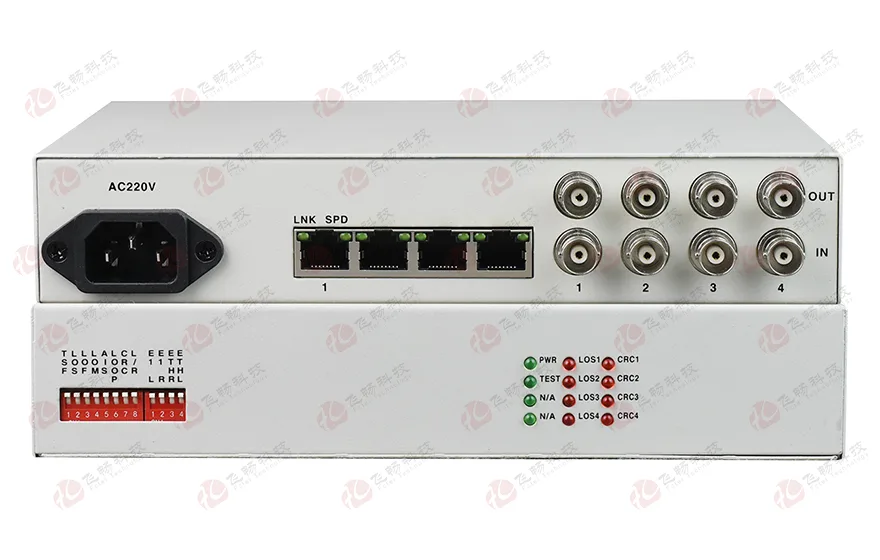

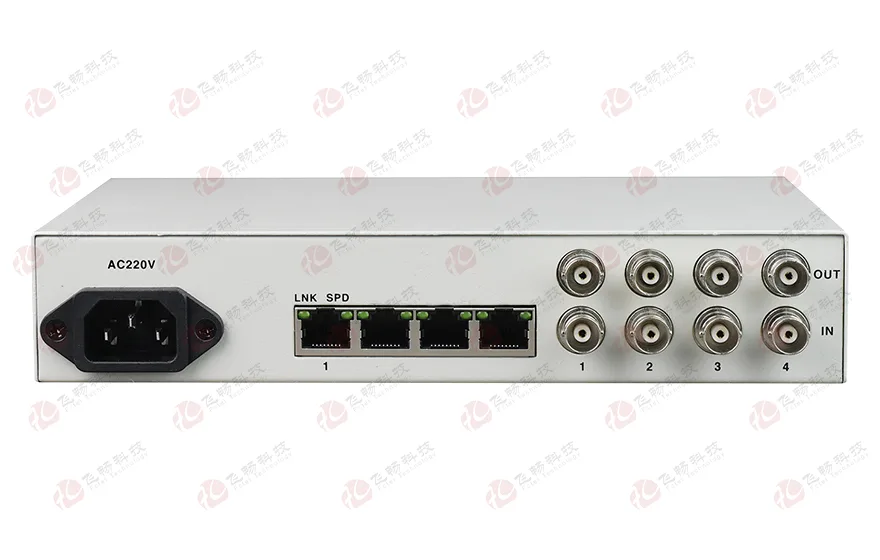

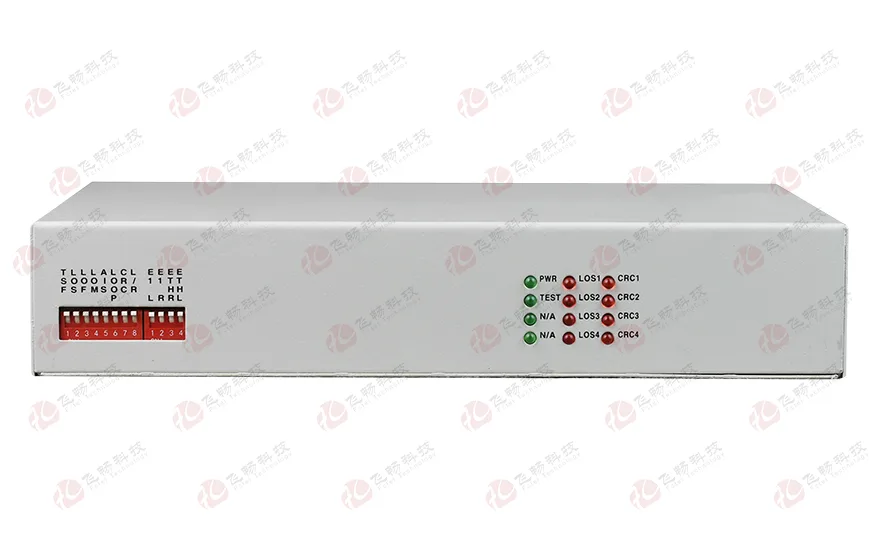

4E1-1ETH协议转换器

型号：FCC-E4F1次留言

描述：4路E1转1路百兆以太网协议转换器，实现以太网数据在1～4条E1电路中的透明传输，4路带宽可达7936Kbit/s。

产品描述
       ４E1（75/120欧）转以太网接口转换器采用反向复用技术，将多条E1电路捆绑起来用于传输10/100M的以太网数据，实现了1-4路E1通道至以太网接口之间的相互转换，实现E1信道与以太网的互连。以太网封装采用GFP封装，支持LCAS和LAPS。
       本设备支持1至16路E1（75/120欧）信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s，4路带宽可达7936Kbit/s。
       可以提供桌面式/19 英寸  1U 机架式/4U 机框插卡式   三种产品样式，支持SNMP网管。
功能特点
◆ 实现以太网数据在1～4条E1电路中的透明传输，4路带宽可达7936Kbit/s；
◆ 以太网接口10/100M，全/半双工完全自适应，支持VLAN协议；
◆ 每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应)；
◆ 4路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过时，将会产生延时差超限告警，同时业务中断；
◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；
◆ 可选本地定时和跟踪E1线路定时模式，E1线路定时源可以根据信号质量自动切换。如系统的E1 线路定时源为第一路E1；
◆ 符合ITU-T标准协议，GFP-F 封装建议G.7041，VCAT 虚级联和LCAS链路容量调整方法建议G.7042，Ethernet 到nxE1 映射建议G.7043，Ethernet 至单E1映射建议G.8040；
◆ 传输带宽增大时，不会损伤以太网数据；传输带宽人为减小时，也可通过网管实现不损伤以太网数据；
◆ 两端的E1 支路可以不按序号对应连接；
◆ 当某个E1 支路单方向出现故障时，另一方向仍可工作；
◆ 完备的告警指示，可选择显示本端/远端告警；
◆ 支持远端/本端E1 的线路侧环回功能，方便对E1 线路进行测试；
◆ 支持本地系统对远端系统的复位；
◆ 提供命令远端接口环回功能，便于线路维护；
◆ 提供Console管理接口，便于安装开通(可选)。
技术参数
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ E1 接口
   设备接口：设备接口符合G.703建议
   速   率： 2048Kb/s±50ppm
   码   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性： 满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ 电气和机械特性
   系统电源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外观结构:    216（宽）X140（深）X31（高）mm迷你型
◆ 环境指标
   工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时
应用方案

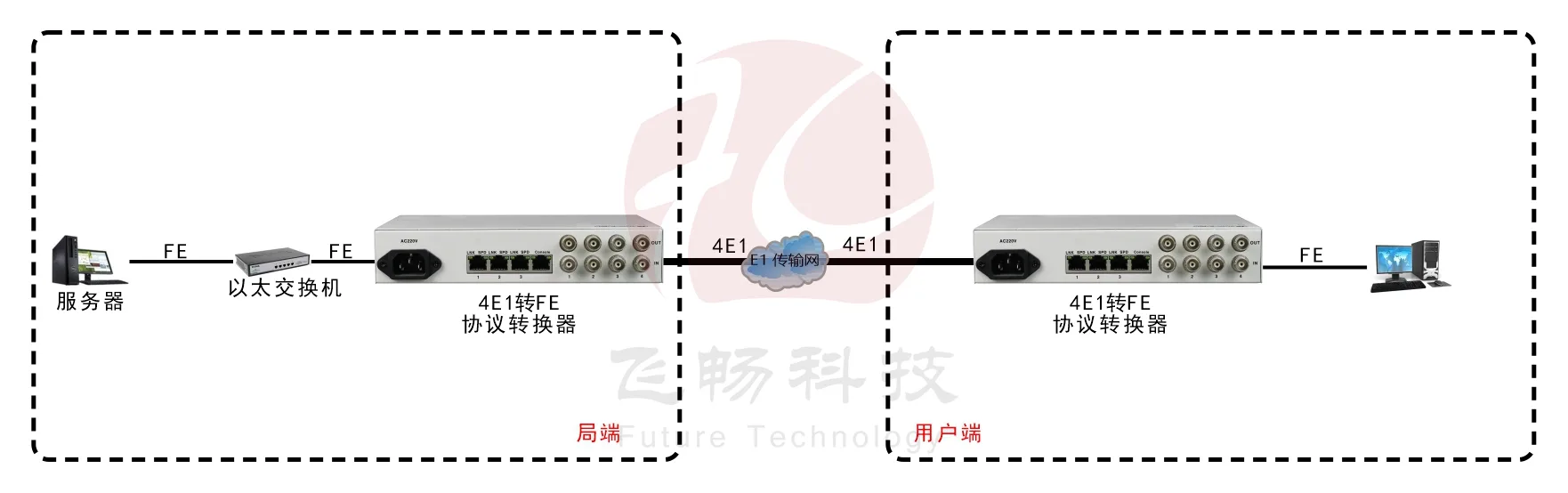

4E1-1ETH转换器

方案说明
当设备设置成逻辑隔离时，可实现A－－A1，B－－B1，C－－C1，D－－D1之间的相互独立通信。
1．协议转换器为成对使用；
2．1-8路E1传输线路带宽为1984Kbit/s -15872Kbit/s。
