30路语音+4路以太网(带宽64K)+Console网管（19英寸，可逻辑隔离）E1语音复用

型号：FCC-E1O30KF4C1/E1S30KF4C1次留言分享

描述：设备提供30路电话接口；4路64K以太网；1个扩展口；1个Console管理口。在E1信号上传输30路FXO电话（FXO/FXS/2线音频/二四线EM）+4路带宽64K以太网接口＋1路RS232/422/485数据（可选）+ Console网管。

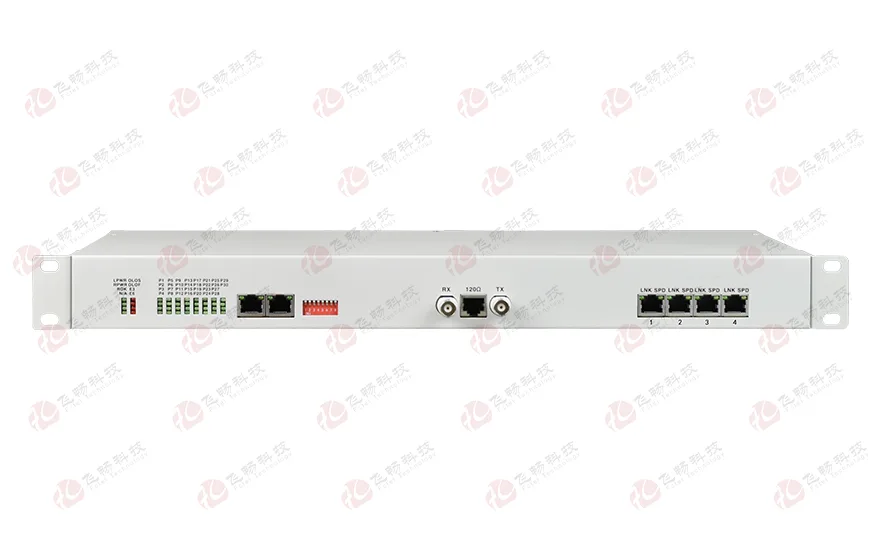

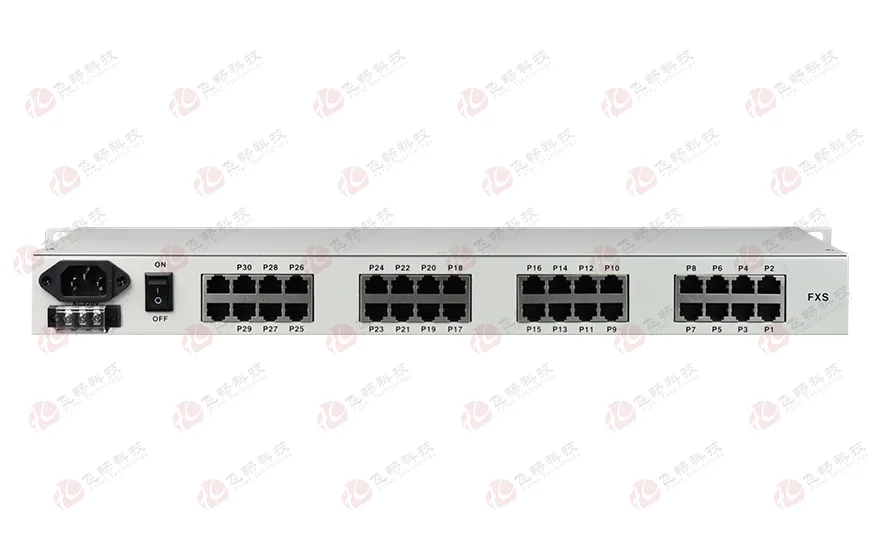

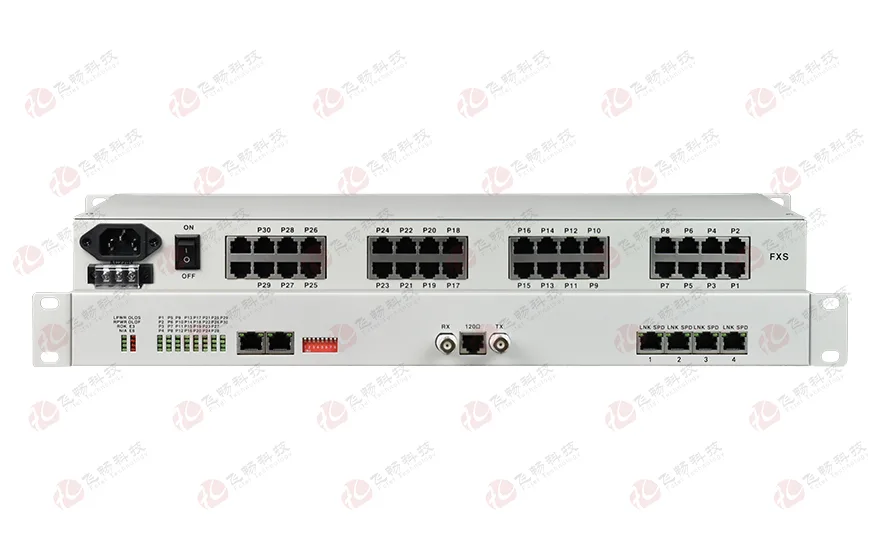

产品描述

功能特点

产品描述

本系列设备是本公司研制的专用超大规模集成电路的基础上开发的点对点E1传输设备。此产品提供30路电话；4路以太网接口（带宽64K，可以配置逻辑隔离）；1路数据（如RS232/ RS485/RS422等）；1个Console，应用十分灵活。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

功能特点

◆ 基于自主知识产权的集成电路；

◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；

◆ 1-30路语音接入，FXO/FXS电话接口，支持来电显示功能/反极性计费/传真功能；

◆ 电话接口支持两边站点的相互放号功能；

◆ 提供1个扩展接口，可以扩展1路异步数据，如RS232/ RS485/RS422/Manchester码等（此时语音路数为29路）；

◆ 4路以太网接口10M/100M，全/半双工完全自适应，支持VLAN包透传；以太网口支持Auto-MDIX(交叉/直连线自适应)，可以配置成4路以太网逻辑隔离模式(选配)；

◆ 支持30路电话+4路64K以太，30路电话+1路串口，29路电话+4路128K以太，29路电话+4路64K以太+1路串口三种配置；

◆ 能检测E1信号丢失时为对端设备关机还是E1不通；

◆ 提供2种时钟方式：E1主时钟，E1线路时钟；

◆ 提供3种环回功能：E1本端自环(ANA)，以太网接口向远端环回(DIG)，命令对端以太网接口向本端环回(REM)；

◆ 有伪随机码测试功能(PATT)，便于线路开通，即可以当一个的E1误码仪来用；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式；

◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs，开路峰值输出电压6KV标准。

技术参数

◆ 光纤部分

多模光纤:

50/125um 或 62.5/125um，

传输距离： 2Km 多模光纤，衰减(3dbm/km )

波长: 850nm

发射功率: -12dBm (Min) ～ -9dBm (Max)

接收灵敏度: -28dBm (Min)

链路预算: 16dBm

单模光纤:

8/125um 或 9/125um，

传输距离: 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)

波长: 1310nm（超长距离传输时选用1550nm波长）

发射功率: -9dBm (Min) ～-5dBm (Max)

接收灵敏度: -27dBm (Min)

链路预算: 18dBm

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式 75/平衡式 120

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ 数据接口

数据接口： RS-485/RS-232/RS-422/Manchester/TTL

数据格式： NRZ、Manchester、Bi-phase

速率： 110bps-115.200Kbps

物理接口： RJ45

◆ 10/100M（带宽64k）以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率： 10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ FXS 用户电话口/公务电话口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗： 600Ω(摘机)

回损： 20dB

◆ FXO 中继口

振铃检测电压： 35V

振铃检测频率： 17Hz-60Hz

二线输入阻抗： 600Ω(摘机)

回损： 20 dB

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: (长×宽×高) 485*200*45mm 机架式

◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

应用方案

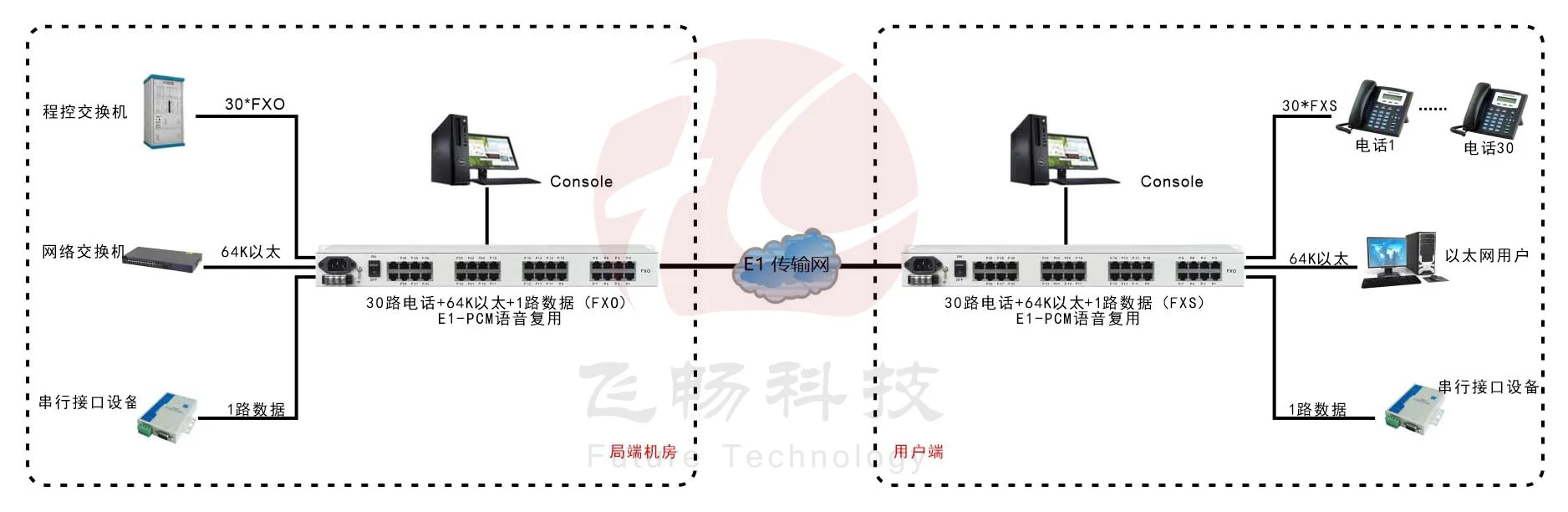

30路语音+4路以太网(带宽64K)+Console网管（19英寸，可逻辑隔离）E1语音复用方案图

产品尺寸

产品视频

资料下载

30路语音+4路以太网(带宽64K)+Console网管（19英寸，可逻辑隔离）E1语音复用规格书
